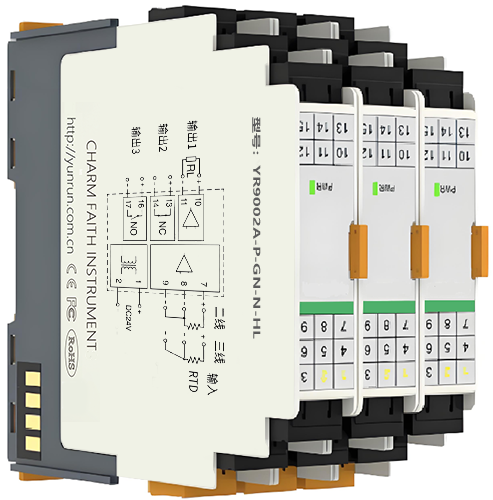

熱電阻信號報警設定器YR9002A把現場的兩線制或三線制熱電阻信號隔離轉換為4-20mA信號輸出，同時據用戶設定的量程、報警點、報警方式等參數，送出兩路繼電器報警輸出。熱電阻信號報警設定器功能相當于帶兩個報警輸出+1路4-20mA電流輸出的熱電阻溫度變送器。

特點
熱電阻輸入類型、變送器量程、報警設定值可自由設定
電源、報警狀態指示
可選配輸入帶浪涌保護
輸入/輸出/電源隔離
高精度、高可靠性、高穩定性、極低溫度漂移和低功耗
拔插端子



熱電阻信號報警設定器技術參數
1、傳輸誤差(精度)：0.2%的終值
2、儀表電源：20V-35DCV供電
3、輸入信號：一路熱電阻信號(Pt100或Cu50)
4、輸出信號：一路4-20mA輸出，負載能力0-500Ω
5、報警輸出數量：2路繼電器報警(訂貨提出，可組合為上限/下限報警、上上限/上限報警和下限/下下限報警三種報警模式)
報警響應時間：≤20ms
驅動能力：250VAC/2A；30VDC/2A
負載能力：阻性負載
6、耐壓強度：2500VDC時100MΩ以上，1500VAC/分鐘
7、工作溫度： -25～85℃
8、工作濕度：90%RH(無凝結水)
9、功耗：約2W



熱電阻信號報警設定器報警設定值如何修改
熱電阻信號報警設定器使用昌暉儀表提供的編程軟件和專用編程線在PC機上可設置儀表輸入信號類型、變送器量程、報警值及報警回差。校驗熱電阻信號報警設定器時，用精密電阻箱模擬熱電阻電阻信號接入熱電阻信號報警設定器輸入端子(參照熱電阻信號報警設定器校驗接線圖)，儀表送入需要報警的溫度值對應的電阻信號后，對儀表零點、量程和報警進行校準。



熱電阻信號報警設定器外形尺寸
外形尺寸：18.3×113×121mm
整機重量：150g

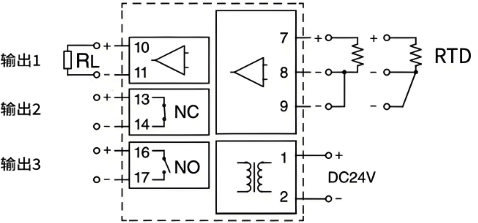

熱電阻信號報警設定器接線圖



熱電阻信號報警設定器選型表

YR9002A-①-②-③-④⑤-⑥/⑦

①熱電阻輸入類型
[P]：Pt100
[C]：Cu50

③輸入帶浪涌保護
[N]：不帶浪涌保護
[LP]：浪涌保護

④第一報警輸出
[H]：上限報警(常開觸點)
[L]：下限報警(常開觸點)

⑤第二報警輸出
[H]：上限報警(常開觸點)
[L]：下限報警(常開觸點)

⑥導軌式溫度變送器量程下限
[*]：數字

⑦導軌式溫度變送器量程下限
[*]：數字

選型舉例
◆ 上限/下限報警Pt100熱電阻信號報警設定器：YR9002A-P-GN-N-HL-0/400
◆ 上上限/上限報警Pt100熱電阻信號報警設定器：YR9002A-P-GN-N-HH-0/400
◆ 下限/下下限報警Pt100熱電阻信號報警設定器：YR9002A-P-GN-N-LL-0/400
◆ 上限/下限報警Pt100熱電阻信號報警設定器：YR9002A-P-GN-LP-HL-0/300
◆ 上上限/上限報警Pt100熱電阻信號報警設定器：YR9002A-P-GN-LP-HH-0/300
◆ 下限/下下限報警Pt100熱電阻信號報警設定器：YR9002A-P-GN-LP-HH-0/300
