外給定調節器輸入信號為兩路(外給定控制信號和測量值輸入信號)；外給定調節帶有多種控制輸出和閥位控制功能?？膳c各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對電加熱設備和電磁、電動閥進行PID調節和控制、報警控制、數據采集等功能。
外給定PID調節器常使用于鍋爐水位三沖量調節控制系統、鍋爐減溫水串接調節系統、加熱爐出口溫度與爐膛溫度串級控制系統、精餾塔溫度與流量串級控制系統等。
昌暉外給定調節器特點
◆雙屏LED數碼顯示，且?guī)в泄庵M指示功能(0-100％)
◆外給定調節器有兩路信號輸入，具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度
◆具備“上下限報警”、“偏差報警”、“LBA報警”、“閃爍報警”等報警功能，帶LED報警燈指示
◆可帶一路PID控制輸出和一路模擬量變送輸出，具有電流、電壓、SSR驅動、單/三相可控硅過零觸發、繼電器等輸出控制方式可選擇
◆帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制準確且無超調
◆支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
◆外給定調節器可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能
◆帶DC24V饋電輸出，為現場二線制變送器配電
◆輸入、輸出、電源、通訊相互之間采用光電隔離技術
◆數碼顯示外給定調節器有6種外形尺寸及樣式供用戶選擇；雙光柱外給定調節器有3種外形尺寸及樣式供用戶選擇
◆外給定調節器有參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復系統原始設置功能

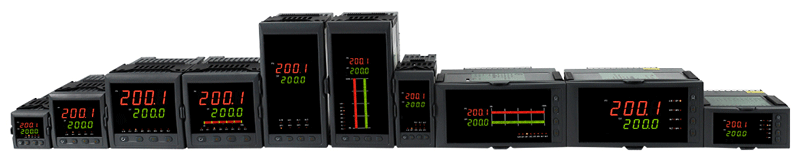

外給定調節器面板

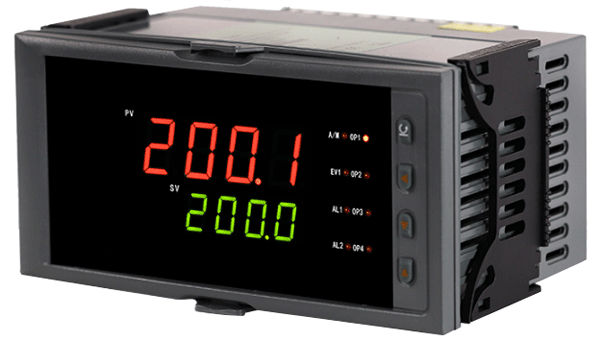

橫式人工智能外給定調節器外形

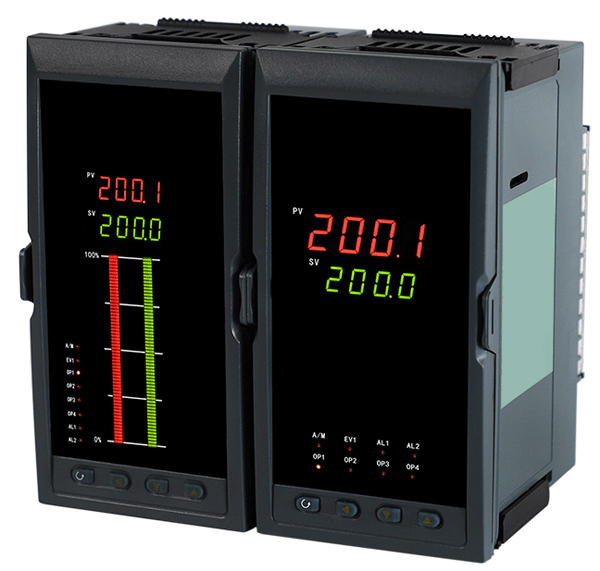

豎式人工智能外給調節器外形

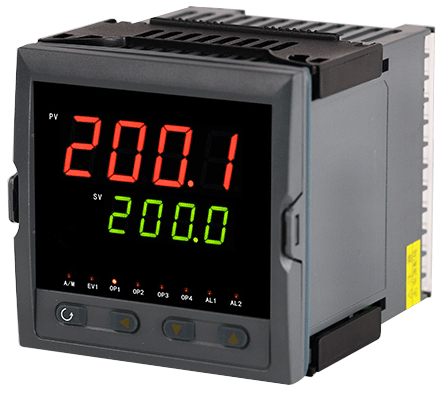

方形人工智能外給定調節器外形

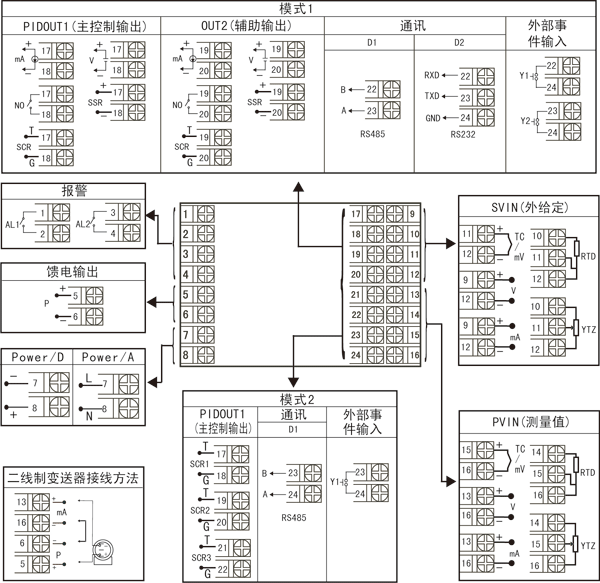

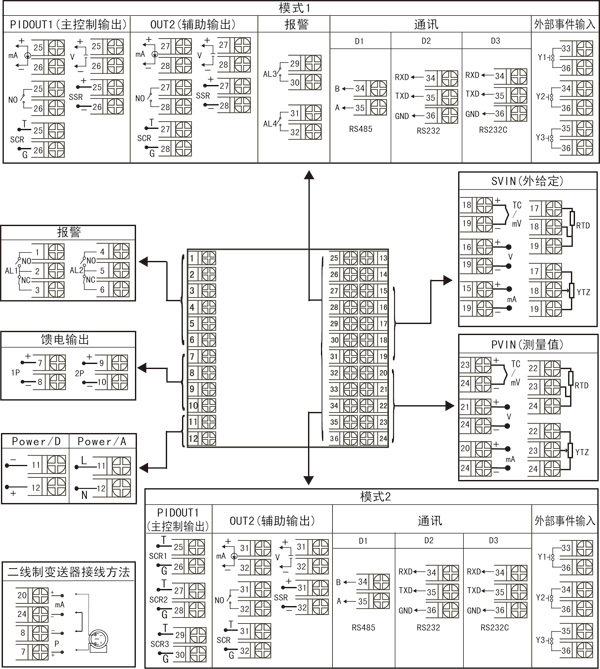

外給定調節器接線圖
1、160×80mm、80×160mm、96×96mm、96×48mm、48×96mm外形人工智能外給定調節器儀表接線圖
2、72×72mm外形人工智能外給定調節器儀表接線圖
◆ 注:上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。
外給定調節器選型表
YR-GAD①②-③④⑤-⑥/⑦-⑧⑨⑩?-?-?-?
①儀表外形尺寸
[9]：96×96mm(開孔尺寸：92×92mm)
[8]：160×80mm(開孔尺寸：152×76mm)
[S8]：80×160mm(開孔尺寸：76×152mm)
[7]：72×72mm(開孔尺寸：68×68mm)
[4]：96×48mm(開孔尺寸：92×45mm)
[S4]：48×96mm(開孔尺寸：45×92mm)
[T9]：96×96mm(開孔尺寸：92×92mm)
[T8]：160×80mm(開孔尺寸：152×76mm)
[TS8]：80×160mm(開孔尺寸：76×152mm)
②控制作用
[15]：外給定PID控制+2限報警(人工智能控制算法)
③通訊方式
[0]：無通訊(標準出廠配置)
[2]：RS232
[3]：RS232打印接口
[8]：RS485
④PID控制主輸出OUT1
[1]：開關量PID控制輸出[注1][注4]
[2]：4-20mA(RL≤600Ω)[注1]
[3]：0-10mA(RL≤1.2KΩ)[注1]
[4]：1-5V(RL≥250KΩ)[注1]
[5]：0-5V(RL≥250KΩ)[注1]
[6]：SCR單相可控硅過零觸發脈沖輸出輸出[注1]
[7]：SSR固態繼電器驅動電壓輸出[注1]
[8]：0-20mA(RL≤600Ω)[注1]
[9]：三相可控硅過零觸發脈沖輸出[注1]
⑤PID控制輔助輸出OUT2
[0]：無輸出[注1][注4]
[1]：開關量PID控制輸出[注1]
[2]：4-20mA(RL≤600Ω)[注1]
[3]：0-10mA(RL≤1.2kΩ)[注1]
[4]：1-5V(RL≥250kΩ)[注1]
[5]：0-5V(RL≥250kΩ)[注1]
[6]：SCR單相可控硅過零觸發脈沖輸出輸出[注1]
[7]：SSR固態繼電器驅動電壓輸出[注1]
[8]：0-20mA(RL≤600Ω)[注1]
[9]：三相可控硅過零觸發脈沖輸出[注1]
⑥PV測量值輸入信號類型
[××]：詳見“輸入信號類型表”
⑦SV外給定控制輸入信號類型
[××]：詳見“輸入信號類型表”
⑧第一報警
[H]：上限報警(標準出廠配置)
[L]：下限報警
⑨第二報警
[H]：上限報警
[L]：下限報警(標準出廠配置)
⑩第三報警
[N]：無報警(標準出廠配置)
[H]：上限報警[注4]PID控制主輸出代碼為“1”不能選此項
[L]：下限報警[注4] ID控制主輸出代碼為“1”不能選此項
?第四報警
[N]：無報警(標準出廠配置)
[H]：上限報警[注4]PID控制主輸出代碼為“1”不能選此項
[L]：下限報警[注4]PID控制主輸出代碼為“1”不能選此項
?外部事件接入
[N]：無外部事件接入(標準出廠配置)
[1]：強制手動輸入(輸入觸點閉合時調節器進入手動狀態)
[2]：外部事件輸入2-可定制
[3]：外部事件輸入3-可定制
?饋電輸出
[N]：無饋電
[P]：1路DC24V饋電輸出[輸出電流≤30mA(負載電阻≥750Ω)]
[2P]：2路DC24V饋電輸出[輸出電流≤30mA(負載電阻≥750Ω)]
?控制作用
[T]：交流/直流100-240V供電(標準出廠配置)
[W]：DC24V供電

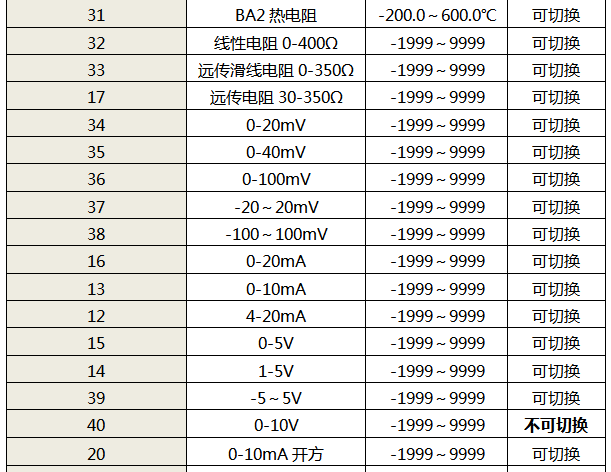

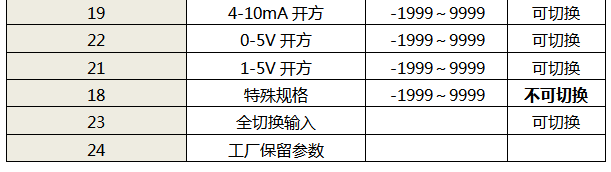

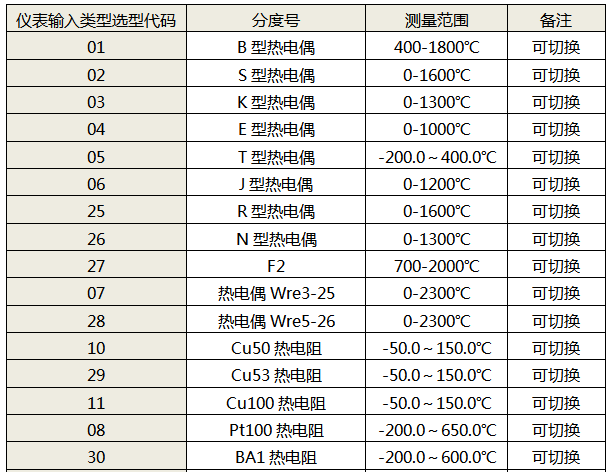

輸入信號類型選型代碼表
備注：
注1、外給定調節器的輔助輸出OUT2(電流或電壓輸出時)可做變送輸出也可做控制輸出，可在二級參數“H-C”中選擇，當“H-C=0”時為變送輸出，當“H-C=1”時為控制輸出；主控制輸出與輔助輸出不能同時選擇三相可控硅過零觸發脈沖輸出功能； YR-GAD715型的儀表控制輸出選擇開關量正反轉輸出時，不可再帶輔助輸出。
注2、YR-GAD715型外給定調節器不帶RS232C打印接口。
注3、接線端子25-36間帶報警功能的YR-GAD415、YR-GADS415型儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
注4、當外給定調節器控制輸出選擇開關量控制輸出時，報警輸出最多只能選擇2限報警。
注5、外給定調節器選型時必須完整，沒有選到的功能項不能省略。
◆ 注:上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。
外給定調節器選型表
YR-GAD①②-③④⑤-⑥/⑦-⑧⑨⑩?-?-?-?
①儀表外形尺寸
[9]：96×96mm(開孔尺寸：92×92mm)
[8]：160×80mm(開孔尺寸：152×76mm)
[S8]：80×160mm(開孔尺寸：76×152mm)
[7]：72×72mm(開孔尺寸：68×68mm)
[4]：96×48mm(開孔尺寸：92×45mm)
[S4]：48×96mm(開孔尺寸：45×92mm)
[T9]：96×96mm(開孔尺寸：92×92mm)
[T8]：160×80mm(開孔尺寸：152×76mm)
[TS8]：80×160mm(開孔尺寸：76×152mm)
②控制作用
[15]：外給定PID控制+2限報警(人工智能控制算法)
③通訊方式
[0]：無通訊(標準出廠配置)
[2]：RS232
[3]：RS232打印接口
[8]：RS485
④PID控制主輸出OUT1
[1]：開關量PID控制輸出[注1][注4]
[2]：4-20mA(RL≤600Ω)[注1]
[3]：0-10mA(RL≤1.2KΩ)[注1]
[4]：1-5V(RL≥250KΩ)[注1]
[5]：0-5V(RL≥250KΩ)[注1]
[6]：SCR單相可控硅過零觸發脈沖輸出輸出[注1]
[7]：SSR固態繼電器驅動電壓輸出[注1]
[8]：0-20mA(RL≤600Ω)[注1]
[9]：三相可控硅過零觸發脈沖輸出[注1]
⑤PID控制輔助輸出OUT2
[0]：無輸出[注1][注4]
[1]：開關量PID控制輸出[注1]
[2]：4-20mA(RL≤600Ω)[注1]
[3]：0-10mA(RL≤1.2kΩ)[注1]
[4]：1-5V(RL≥250kΩ)[注1]
[5]：0-5V(RL≥250kΩ)[注1]
[6]：SCR單相可控硅過零觸發脈沖輸出輸出[注1]
[7]：SSR固態繼電器驅動電壓輸出[注1]
[8]：0-20mA(RL≤600Ω)[注1]
[9]：三相可控硅過零觸發脈沖輸出[注1]
⑥PV測量值輸入信號類型
[××]：詳見“輸入信號類型表”
⑦SV外給定控制輸入信號類型
[××]：詳見“輸入信號類型表”
⑧第一報警
[H]：上限報警(標準出廠配置)
[L]：下限報警
⑨第二報警
[H]：上限報警
[L]：下限報警(標準出廠配置)
⑩第三報警
[N]：無報警(標準出廠配置)
[H]：上限報警[注4]PID控制主輸出代碼為“1”不能選此項
[L]：下限報警[注4] ID控制主輸出代碼為“1”不能選此項
?第四報警
[N]：無報警(標準出廠配置)
[H]：上限報警[注4]PID控制主輸出代碼為“1”不能選此項
[L]：下限報警[注4]PID控制主輸出代碼為“1”不能選此項
?外部事件接入
[N]：無外部事件接入(標準出廠配置)
[1]：強制手動輸入(輸入觸點閉合時調節器進入手動狀態)
[2]：外部事件輸入2-可定制
[3]：外部事件輸入3-可定制
?饋電輸出
[N]：無饋電
[P]：1路DC24V饋電輸出[輸出電流≤30mA(負載電阻≥750Ω)]
[2P]：2路DC24V饋電輸出[輸出電流≤30mA(負載電阻≥750Ω)]
?控制作用
[T]：交流/直流100-240V供電(標準出廠配置)
[W]：DC24V供電
輸入信號類型選型代碼表
備注：
注1、外給定調節器的輔助輸出OUT2(電流或電壓輸出時)可做變送輸出也可做控制輸出，可在二級參數“H-C”中選擇，當“H-C=0”時為變送輸出，當“H-C=1”時為控制輸出；主控制輸出與輔助輸出不能同時選擇三相可控硅過零觸發脈沖輸出功能； YR-GAD715型的儀表控制輸出選擇開關量正反轉輸出時，不可再帶輔助輸出。
注2、YR-GAD715型外給定調節器不帶RS232C打印接口。
注3、接線端子25-36間帶報警功能的YR-GAD415、YR-GADS415型儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
注4、當外給定調節器控制輸出選擇開關量控制輸出時，報警輸出最多只能選擇2限報警。
注5、外給定調節器選型時必須完整，沒有選到的功能項不能省略。
