產品特點
◆YR9000A-24-LP適用于二線制、三線制、四線制現場儀表
◆316外殼，產品堅固耐用
◆螺紋連接，輕松安裝
◆YR9000A-24-LP防水防塵
◆傳輸損耗低，響應速度快，性能優良
現場儀表用信號電涌保護器技術參數
額定工作電壓Un(DC)：24V
最大工作電壓Uc(DC)：36V
標稱放電電流In(8/20μs)：10kA
最大放電電流Imax(8/20μs)：20kA
電壓保護Up(1.2/50μs)：60V
電壓保護Up(1kV/50μs)：1200V
安裝螺紋：M20×1.5、PG13.5、1/2NPT、3/4NPT和G3/4可選
響應時間tA：納秒級
使用溫度：-20℃~60℃
外殼防護等級：IP65
設計標準：IEC/GB/SH
外殼材料/阻燃等級：316不銹鋼
YR9000A-24-LP安全防爆認證參數
國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：Exia Ⅱ CT4 EXd Ⅱ CT4 Gb
認證參數：UI：300VDC；Ii：100mA；Pi=0.75W ；Li：12μF；Ci：0μF

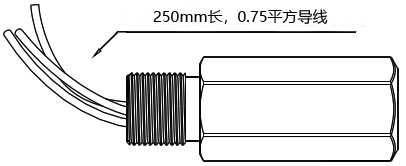

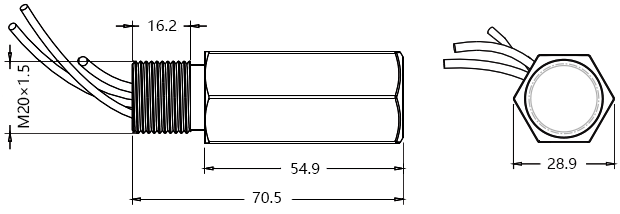

YR9000A-24-LP外形尺寸：
現場儀表用信號電涌保護器原理圖

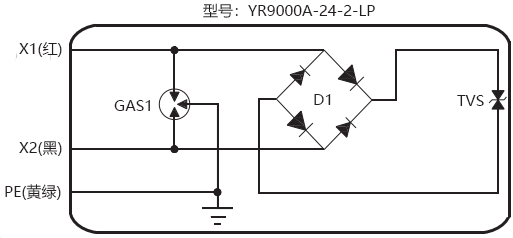

◆二線制現場儀表用SPD原理圖

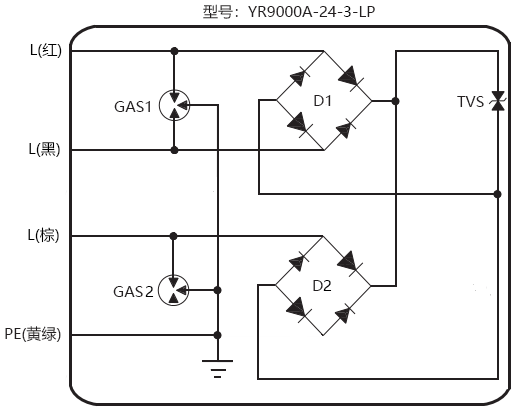

◆三線制現場儀表用SPD原理圖

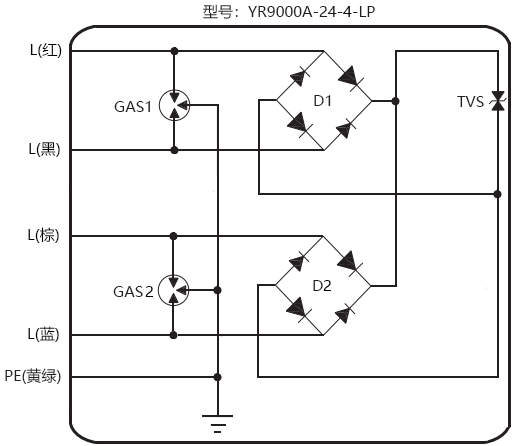

◆四線制現場儀表用SPD原理示意圖
現場儀表用信號電涌保護器接線圖

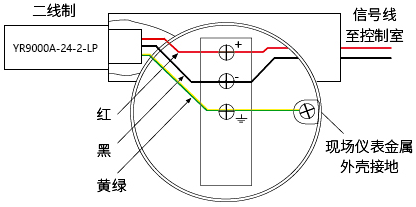

◆二線制現場儀表用SPD接線圖

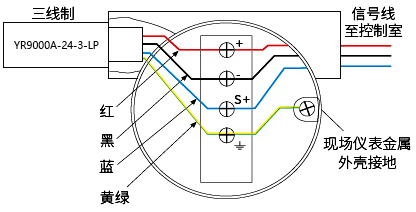

◆三線制現場儀表用SPD接線圖

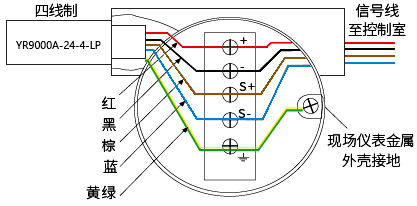

◆四線制現場儀表用SPD接線圖
現場儀表用SPD選型表
YR9000A-24-①-LP-②
①現場儀表線制
[2]：適用二線制儀表
[3]：適用三線制儀表
[4]：適用四線制儀表
②安裝螺紋
[0]：M20×1.5
[1]：1/2NPT
[2]：3/4NPT
[3]：PG13.5
[4]：G3/4
[X]：定制生產
選型舉例
◆用于電氣接口為M20×1.5的一體化溫度變送器和壓力變送器的現場儀表用SPD
YR9000A-24-2-LP-0
