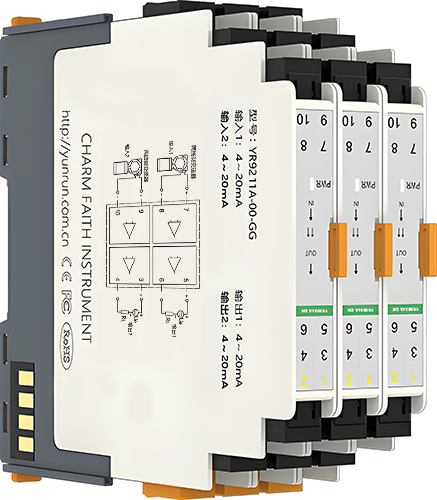

無源配電器(輸出側獲取能量) YR9211A

2021/11/27 0:00:45 人評論次瀏覽分類：無源隔離器儀表地址：http://www.jinzhengkj.com.cn/product/1136.html

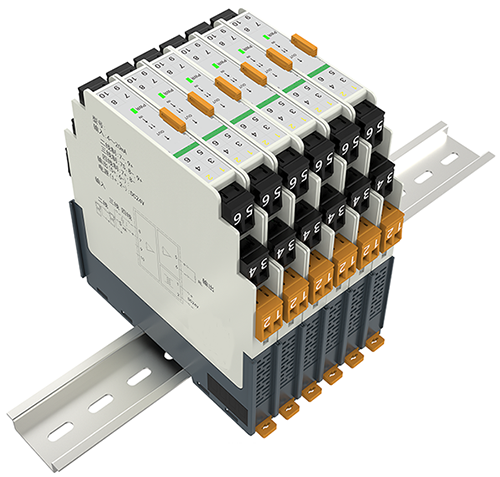

YR9211A無源配電器配電電壓是21-28VDC，無需外供電源，從輸出側獲取能量，隔離后為輸入側兩線制儀表供電，實現能量隔離、轉換。無源配電隔離器為35mm導軌安裝，1500VDC隔離耐壓，0.2%級傳輸精度。昌暉儀表生產一入一出和二入二出兩種無源配電器。

無源配電器技術指標
1、配電電壓：16-28V(最大驅動電流30mA)
2、輸出負載：0-500Ω(端口內部電源24V時)
3、響應時間：0.05s(0-90%)(TYP)
4、波紋：10mVrms
5、無源隔離配電器傳輸誤差：0.2%的終值
6、溫度系數：15ppm/k的測量值/100負載
7、耐壓系數：500VDC時100M以上，1500VAC/分鐘
8、電磁兼容性：符合GB/T18268工業設備應用要求(等同IEC61326-1)
9、工作溫度：-25~+85
10、工作濕度：90%RH(無凝結水)
11、外殼材料：PC+ABS阻燃
12、重量：單通道約70克，雙通道約90克
13、外形尺寸：厚13.3mm×寬113mm×高121mm
14、質保：60個月

無源配電器特點
1、易連接，長壽命
2、輸入與輸出之間隔離
3、自供電，輸出側取電
4、外形小巧，厚度13.3mm
5、DIN導軌安裝，拔插式端子
6、輸入側接兩線制4-20mA變送器，輸出側輸出兩線制4-20mA信號

無源配電器選型表

YR9211A-①②-③④

①第一通道輸入信號類型
[0]：二線制4-20mA

②第二通道輸入信號類型
[N]：第二通道無輸入
[0]：二線制4-20mA

③第一通道輸出信號類型
[G]：二線制4-20mA

④第二通道輸出信號類型
[N]：第二通道無輸出
[G]：二線制4-20mA

選型舉例
①型號：YR9211A-0N-GN
一入一出無源配電隔離器，1路二線制4-20mA輸入，1路二線制4-20mA輸出
②型號：YR9211A-00-GG
二入二出無源配電隔離器，1路二線制4-20mA輸入，1路二線制4-20mA輸出

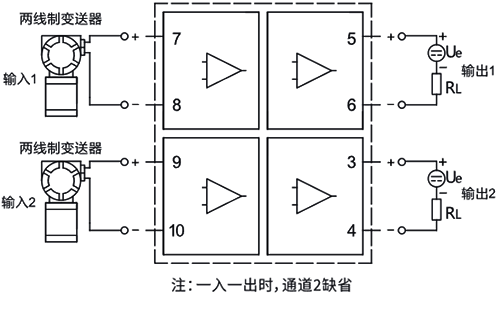

無源配電隔離器接線圖
輸出側獲取能量無源配電隔離器YR9211A-00-GG接線圖

上一篇：無源信號隔離器(輸出側獲取能量) YR9201A

下一篇：無源交流信號隔離器(輸出側獲取能量) YR9221A

與在線工程師QQ交流

說明書下載

選型樣本下載

共有訪客發表了評論網友評論

無源配電器有什么缺點？

匿名用戶
?2020/5/8 17:39:44

2020/5/8 17:43:50
管理員回復：

無源配電器不足之處：無源配電器相當于一個負載，經過隔離器在隔離兩端之間有一個不大于6V的壓降，因此它給二線制変送器配電工作電壓會降低，一般要求変送器12V電能工作。

例：供電24V,RL=250Ω，當20mA時,供給二線制変送器配電電壓UO≈24-0.02×RL-6≥13V，這樣一般要求二線制変送器要在12V電壓正常工作。
