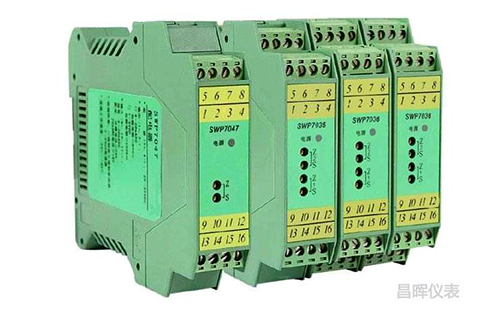

配電器技術參數
配電器型號及功能：SWP7047/一進一出配電器；SWP7035/一進二出配電器；SWP7036/二進二出配電器
配電器適用現場設備：二線制變送器、三線制變送器和電流源信號
精度：0.2%F.S
輸入：4-20mA
電源：20-35VDC
配電器功耗：SWP7047功耗≤1.8W；SWP7035功耗≤2.4W；SWP7036功耗≤3.2W
輸出：4-20mA/負載電阻0-800Ω；1-5V/輸出阻抗＜10Ω；輸出負載≥10kΩ
電源保護：電源反向保護
溫度漂移：0.01%FS/℃
絕緣強度：控制室端-現場端≥2500VAC；電源-控制室端≥500VAC
絕緣電阻：控制室端-現場端≥100MΩ；電源-控制室端≥100MΩ
質保：18個月
外形尺寸：115×100×23mm(深×高×寬)
4-20mA電流輸入配電器選型表
4-20mA電流輸入一進一出配電器 SWP7047-①/②
4-20mA電流輸入一進二出配電器 SWP7035-①/②/③
4-20mA電流輸入二進二出配電器 SWP7036-①/②/③
①配電器供電電壓
[省略]：DC24V供電(標配)
[AC]：交流220V供電(定制)
②通道1輸出類型(注：不指定輸出類型，將按4-20mA輸出生產并出廠)
[I]：4-20mA輸出
[V]：1-5V輸出
③通道2輸出類型(注：不指定輸出類型，將按4-20mA輸出生產并出廠)
[省略]：無第2路輸出(SWP7047選項)
[I]：4-20mA輸出
[V]：1-5V輸出
配電器型號舉例
SWP7047-I或SWP7047-AC
SWP7035-I/I或SWP7035-AC/I/I
SWP7036-I/I或SWP7036-AC/I/I
4-20mA電流輸入配電器接線圖

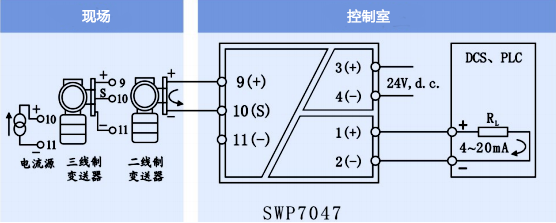

1、SWP7047接線圖

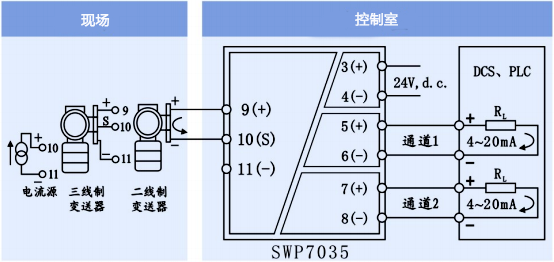

2、SWP7035接線圖

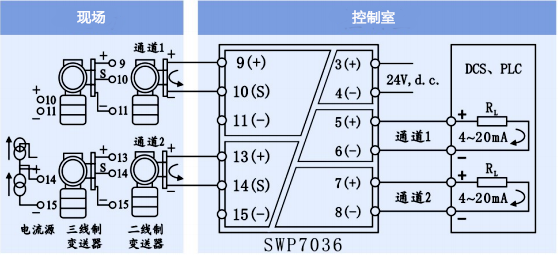

3、SWP7036接線圖
