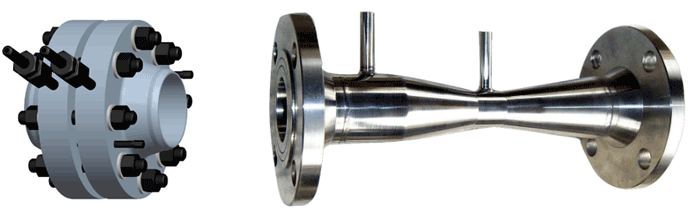

目前流量儀表中節流裝置占了半壁江山，標準節流裝置也是流量計的重要分支，迄今標準節流裝置的節流件有以下類型：孔板、噴嘴、文丘里管和文丘里噴嘴?？装灏慈貉b置形式分為法蘭取壓方式、角接取壓方式和D-D/2取壓方式；噴嘴有ISA1932噴嘴和長徑噴嘴；文丘里管按制造方法分為具有粗鑄收縮段的，具有機械加工收縮段的和具有粗焊鐵板收縮段等三種類型，還有文丘里噴嘴等等。
標準節流裝置選型注意事項
用戶在進行標準節流裝置選型時應從以下幾方面考慮：
①管徑、直徑比和雷諾數范圍的限制條件；
②測量準確度；
③允許的壓力損失；
④標準節流裝置要求的最短直管段長度；
⑤標準節流裝置對被測介質侵蝕、磨損和臟污的敏感性；
⑥標準節流裝置結構的復雜程度和價格；
⑦標準節流裝置安裝的方便性；
⑧標準節流裝置使用的長期穩定性。
標準節流裝置選型原則
根據上述幾方面，標準節流裝置的選型原則可歸納為以下幾點：
①標準節流裝置各種類型節流件應用的管徑、直徑比和雷諾數范圍皆有一定限制，在國家標準GB 2624.1-2006-T、GB 2624.2-2006-T、GB 2624.3-2006-T和GB 2624.4-2006-T[或國際標準ISO 5167:2003(E)]中有詳細規定，例如孔板可應用于比噴嘴和文丘里噴嘴更大的管徑范圍，各種類型經典文丘里管的管徑范圍差別較大等等。
②標準節流裝置各種類型節流件的準確度在同樣差壓、密度測量精度下，決定于流出系數與可膨脹性系數的不確定度。各種節流件的流出系數的不確定度差別較大，相比之下，孔板的流出系數的不確定度最小，廓形節流件(噴嘴、文丘里管)較大。廓形節流件較大的原因，是標準中給出的流出系數公式所依據的擬合的數據庫質量較差。但是對廓形節流件進行個別校準，也可得到高的準確度。
③在同樣差壓下，經典文丘里管和文丘里噴嘴的壓力損失約為孔板與噴嘴的1/4-1/6。而在同樣的流量和相同的β值時噴嘴的壓力損失只有孔板的30%-50%。
④在相同阻流件類型和直徑比情況下，經典文丘里管的必要直管段長度比孔板與噴嘴的要小得多。
⑤測量易使節流件沾污、磨損及變形的被測介質時，廓形節流件較孔板要優越得多。
⑥在加工制造及安裝等方面，孔板最為簡單，噴嘴次之，文丘里噴嘴和經典文丘里管最復雜，其造價亦依次遞增。管徑愈大，這種差別愈顯著。
⑦孔板易取出檢查節流件質量(采用可換孔板節流裝置)，噴嘴和文丘里管則需截斷流體，拆下管道才可檢查，比較麻煩。
⑧中小口徑(DN50-DN100)節流裝置，取壓口尺寸和取壓位置的影響顯著，這時采用環室取壓有一定優勢。
昌暉儀表也生產孔板及孔板+差壓變送器的整套差壓式流量計，選型請前往http://www.jinzhengkj.com.cn/product/174.html。本文源自孫淮清、王建中編著的《流量測量節流裝置設計手冊》一書。
