各行各業越來越多的公司試圖轉向低流量解決方案，特別是化工和食品制藥市場，持續生產、減少浪費、減少停機時間和更高靈活性等趨勢備受關注。但低流量方案的流量控制和測量成為一大難題，那你知道嗎，低流量超聲波液體流量計可以大顯身手了！

化工與食品制藥行業中，有大量適用于1英寸管徑或更大尺寸的超聲波液體流量計應用，而且方案也很容易找到。但尋找更小管徑尺寸的解決方案明顯困難很多。

傳統超聲波流量計適用多普勒效應或傳輸時間測量，實際上，這些技術僅適用于大孔徑尺寸的應用。但是，用于流量低于1500ml/min甚至200ml/min的超聲波液體流量計情況如何呢？

低流量測量困難重重
基于現實條件和技術復雜性，該特定流量區域不存在很多測量原理可選擇，特別是超聲波流量計。因此，巨大的挑戰是在超小直徑管中找到可以使用超聲波的解決方法。

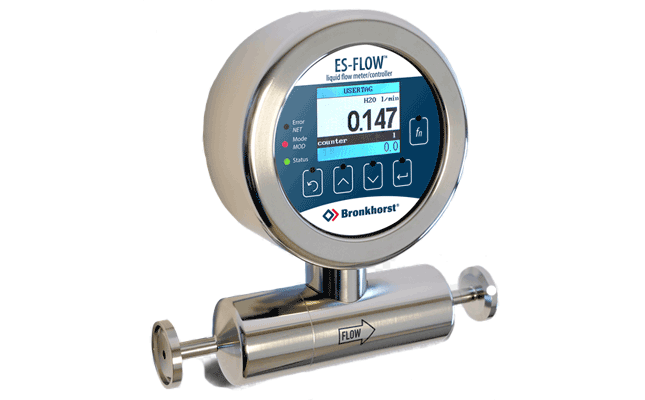

布瑯軻鍶特與TNO(荷蘭應用科學研究組織)密切合作，成功開發了創新的低流量超聲波液體流量，用于測量液體體積流量，流量范圍從4-1500ml/min，不受液體密度、溫度和粘度影響，精度為1%FS±1ml/min。

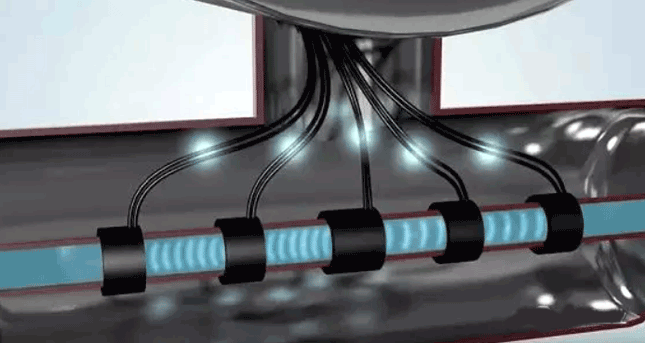

傳感器盤和傳感器管

低流量超聲波液體流量計超聲波技術是如何工作的？
低流量超聲波液體流量計在內徑為1.3mm，無障礙物或死區的不銹鋼直管中完成測量。傳感器管外表面分布著多個圓盤形的能量轉換器，其通過徑向振蕩產生超聲波。每個轉換器可以發送和接收，因此所有上行和下行組合都被記錄和處理。通過精確測量每個記錄之間的時間差(納秒級別)，來計算流體速度和聲速。

通過了解這些參數和精確的管路橫截面，低流量超聲波液體流量計能實現液體體積流量的測量。該流量計的獨特之處在于它能測量聲音的實際速度，意味著該技術不受流體特性影響，無需使用實際流體來進行校準。此外，聲速可以用作流量計中流體類型的指標。



低流量超聲波液體流量計特點
1、傳感器適用多種液體
許多公司需要對工藝條件進行調整，會使用到各種液體，如添加劑或溶劑。由于低流量超聲波液體流量計技術不受流體特性影響，因此變換液體無需重新校準。也可以測量非導電液體，例如除鹽水。
2、易于清潔并降低堵塞風險
清洗過程常是非常耗時的。由于傳感器采用直管設計，無死區，降低顆粒堵塞儀器的幾率。可在幾分鐘內完成清潔，因此停機時間是很短的。
3、對振動干擾不敏感
因?yàn)椴灰蕾囉陬l率或旋轉，超聲波測量對振動不敏感。無論流體為層流還是湍流，都不影響測量的效果。
4、集成PID控制器，快速響應
在電路板上集成的PID控制器可用于控制閥或泵，基于響應速度快，用戶能夠建立起一個完整、緊湊的控制回路。
