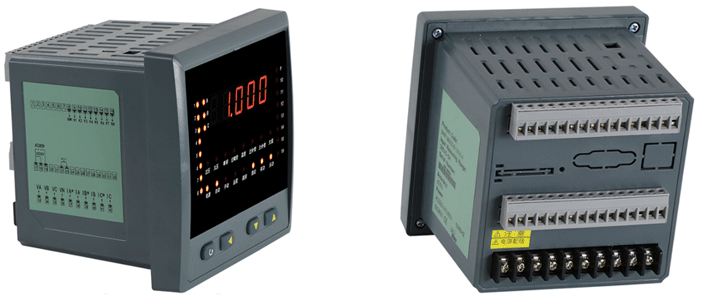

YR-GFB無功補償控制器帶有RS485/RS232通訊接口，將采集到的電壓、電流、頻率、有功功率、無功功率、電壓畸變率、功率因數、溫度等參數傳送給其他設備。具有過電壓、欠電壓、欠流、斷相、電壓過畸變、溫度保護等功能。產品執行標準：JB/T9663-2013《低壓無功功率自動補償控制器》。
低壓無功功率自動補償控制器特點
◆6種混合(共補+分補)補償方案
◆12種電容器阻容量編碼方式
◆16路補償投切控制輸出
◆自動/手動/遠程補償投切
◆柜體溫度監測功能
◆報警輸出功能
◆控制精度高
◆基波功率因素
◆基波無功功率

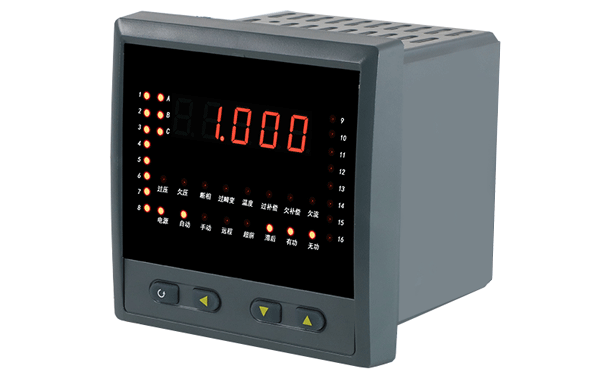

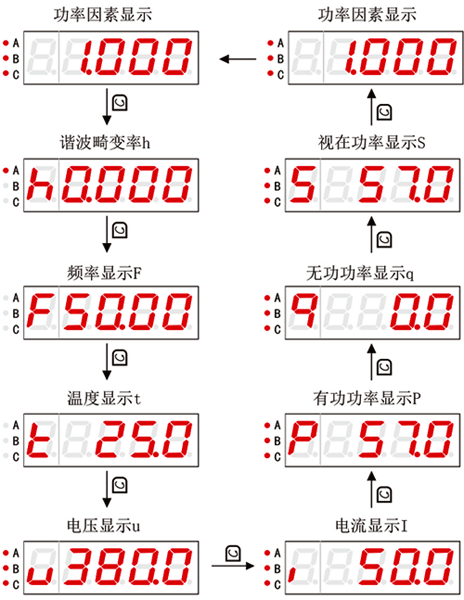

◆多種電參量測量切換顯示
低壓無功功率自動補償控制器技術指標
◆輔助電源：
①電源電壓：AC220V、AC380V，允許波動±10%；
②電源頻率：50Hz、60Hz；
③總功耗：小于8VA
◆信號輸入：
①交流電壓：額定220V(相電壓)或380V(相電壓)
②交流電流：額定值5A
③過載：電壓1.2倍連續，2倍持續30s；電流1.2倍連續，10倍持續5s
④交流頻率：45-65Hz
⑤測溫熱電阻：Pt100
◆精確度等級：電流0.5級；電壓0.5級；功率因素0.5級；有功功率1級；無功功率1.5級；溫度3級
◆被測功率因素對應相位角：±180度
◆通訊：RS485或RS232
◆控制輸出：8路或16路開關量輸出，繼電器容量AC250V/1A、DC30/1A
◆報警輸出：1路報警，繼電器容量AC250V/2A、DC30/2A
◆絕緣電阻：≥100MΩ
◆工頻耐壓：輔助電源和各輸入線路端子組之間，試驗電壓為交流2.5kV/1min 50Hz
◆環境條件：工作溫度-10~50℃；貯存溫度-10~60℃,；濕度25%-85%，不結露
◆安裝方式：標準卡入式
昌暉低壓無功功率自動補償控制器選型表
YR-GFB①-②③-④-⑤-⑥
①無功功率自動補償控制器外形尺寸
[S]：120×120×115mm(開孔尺寸105×105mm)
②無功功率自動補償控制器通選方式
[0]：無通訊
[2]：RS232(MOBUS RTU協議)
[8]：RS485(MOBUS RTU協議)
③控制輸出
[08]：8路控制輸出
[16]：16路控制輸出
④報警輸出
[N]：無報警輸出
[1]：1限報警
⑤柜體溫度監控
[N]：無溫度監控
[T]：柜體溫度監控(儀表不含測溫Pt100熱電阻)
⑥無功功率自動補償控制器供電電源
[T1]：AC220V
[T2]：AC380V
低壓無功功率自動補償控制器接線圖

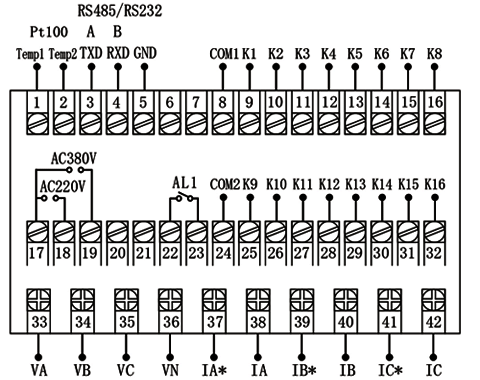

①無功功率自動補償控制器端子位置圖

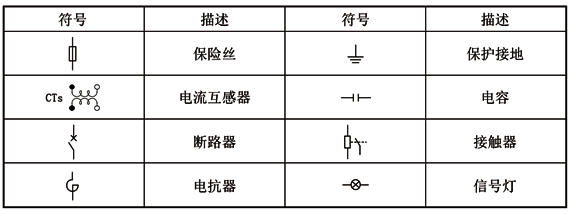

電氣符號說明

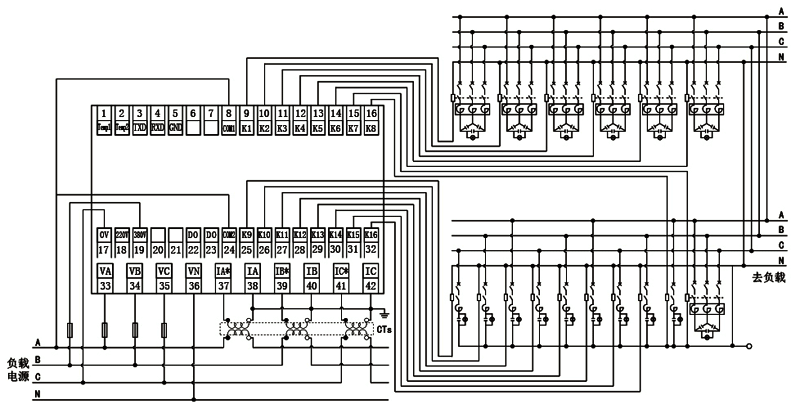

②低壓無功功率自動補償控制器接線圖
