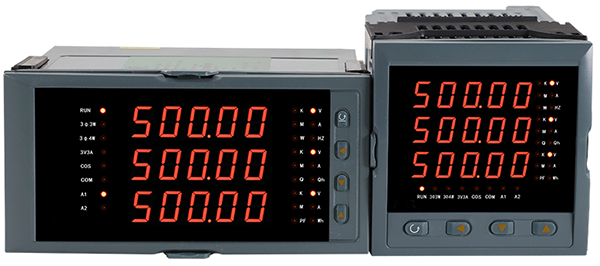

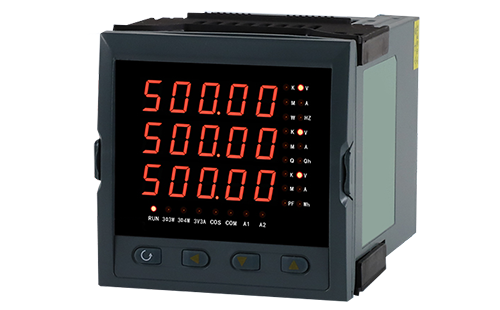

昌暉交流三相電壓表同時測量顯示與控制高低壓配電系統0-500V范圍的電壓。交流三相電壓表采用大規模集成電路和高亮度長壽命的LED顯示器，應用數字采樣技術、工業級元器件，所有與外界的連接都做了電氣隔離，內置抗雷擊保護電路和電源濾波器。可靠的端子輸入，具備高耐壓和過流等級的特點。專業的EMC設計，對裝置輸入電源、模擬和數字電源進行實時的監測，保證了其運行的可靠性。科學的自診斷功能，可通過顯示代碼表明產品的故障。產品廣泛應用于分布式電力監控系統、變電站綜合自動化系統、無人值守變電站、低壓智能配電系統、智能型開關柜/配電盤、智能型箱變及樓宇自動化系統的數據采集。



交流三相符電壓表主要技術參數
電壓測量范圍：0.0-500.0V，500V以上由電壓互感器轉換為0-100V電壓輸入
輸入阻抗：2MΩ
測量誤差：±0.2%FS
分辨力：0.1V
過載：持續120%；瞬時2倍/30s
模擬量輸出：4-20mA、0-20mA、0-10mA、1-5V、0-5V
通訊輸出：RS485，MODBU RTU
報警輸出：繼電器控制輸出(觸點容量：AC220V/2A，DC24V/2A)
使用環境：環境溫度0-50℃；相對濕度≤85%RH；避免腐蝕性氣體
工作電源AC/DC100-240V，50/60Hz；DC20-29V(開關電源)
功耗：≤6W
結構：標準卡入式

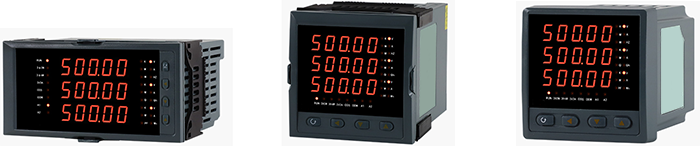

四種外形尺寸：160×80×142mm、96×96×85mm、80×80×115mm、120×120×115mm

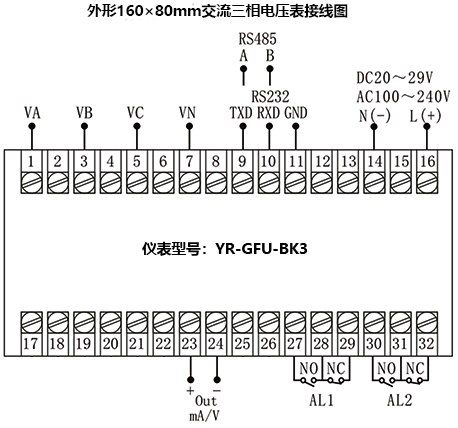

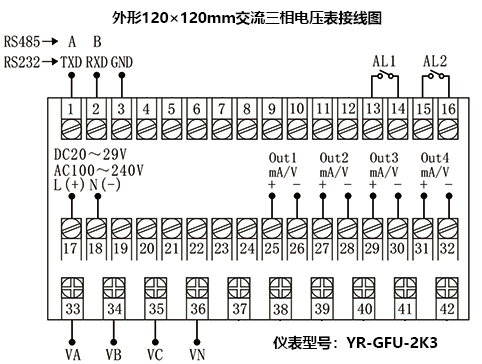

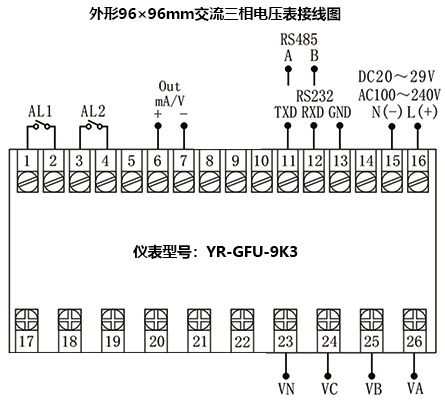

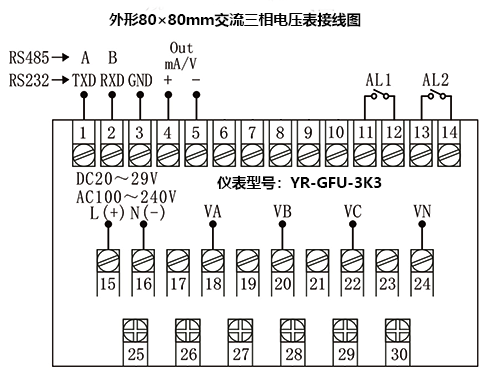

交流三相電壓表接線圖









儀表輸入方式接線說明
1、三相三線系統，采用無PT方式的接線圖



2、三相四線制系統，采用無PT方式的接線圖



3、三相三線系統，采用2PT方式的接線圖



4、三相四線制系統，采用3PT方式的接線圖



注意事項
a、建議用戶在外接PT時，在三相電壓表和PT之間采用接線端子排連接，以方便儀表的拆卸。
b、用戶需根據所采用的PT不同選擇額定電流合適的保險絲。
c、為保證測量數據的準確度，必須正確接入電壓測試信號。當被測試電壓小于交流三相電壓表電壓量程，可以直接接入；否則，必須經電壓互感器PT接入。
d、接入互感器的精度能夠影響交流三相電壓表測試數據的準確度。互感器次級輸出應連接較粗、較短的低阻抗導線，減少干擾影響。互感器可能產生信號角差的偏移，對測試數據的準確度有影響。



交流三相電壓表選型表
