SWP-EZC/EZD三相電力儀表

2019/12/12 20:50:28 人評論次瀏覽分類：電力儀表儀表地址：http://www.jinzhengkj.com.cn/product/2834.html

SWP-EZC73/SWP-EZC74/SWP-EZD73/SWP-EZD74三相電力儀表可顯示系統一次運行電流、電壓、頻率、功率、功率因素、電能，可同時顯示三相測量值。昌暉儀表生產的SWP-EZD/EZD三相電力儀表采用專用的大規模集成電路，性能穩定，測量精度高。

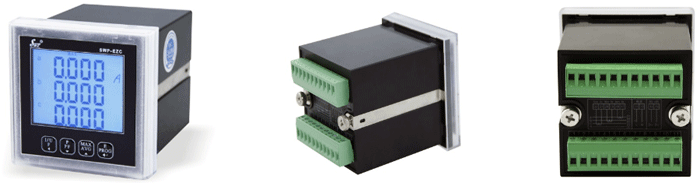

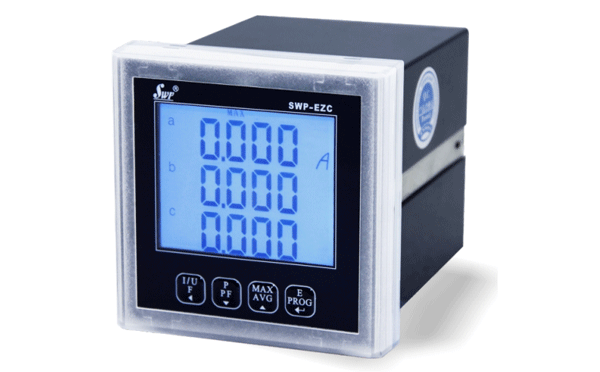

SWP-EZC73/SWP-EZC74三相電力儀表

常用三相電力儀表型號

1、三相電流表

SWP-EZC73-AI-050-T-0-0(2個電流互感器輸入，電流輸入0-5A/變比可調)

SWP-EZC74-AI-050-T-0-0(3個電流互感器輸入，電路輸入0-5A/變比可調)

2、三相電壓表

SWP-EZC73-AV-005-T-0-0(接入A、B、C三相電壓，電壓輸入范圍0-500V)

SWP-EZC74-AV-055-T-0-0(接入A、B、C三相電壓和零線，電壓輸入范圍0-500V)

3、三相電力儀表

SWP-EZC73-AM-855-T-0-0(接入A、B、C三相電壓、2個電流互感器輸入；RS485；顯示綜合電力指標)

SWP-EZC74-AM-855-T-0-0(接入A、B、C三相電壓和零線、3個電流互感器輸入；RS485；顯示綜合電力指標)

SWP-EZD/EZD三相電力儀表特點
1、全新結構
◆電流和電壓輸入通道都使用了互感器，將儀表與電網進行了隔離，從而獲得良好的抗干擾性能
◆電參數的測量由電能專用計量芯片完成，實現了對電網參數的高精度和實時性測量。
2、清晰的顯示
SWP-EZD73和SWP-EZD74為高清晰LED數碼顯示測量值；SWP-EZC73和SWP-EZC74采用直觀的LCD液晶顯示測量值
3、方便的網絡
◆支持多機網絡通訊
◆提供的RS485通訊接口方便與上位機連接
◆支持標準MODBUS RTU通訊協議，方便用戶組網
4、友好的界面
◆人機界面友好，人性化操作界面，簡單方便
◆支持多種數據輸出方式，電壓、電流、功率、功率因素數據輕松獲得
◆多種報警方式自由設定，多種輸出方式選擇

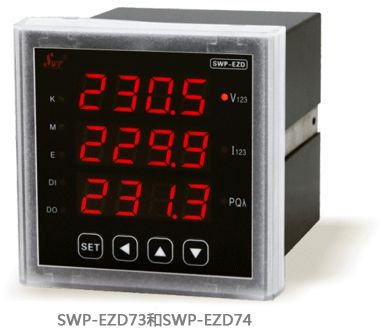

SWP-EZD73/SWP-EZD74三相電力儀表

SWP-EZC/EZD三相電力儀表技術參數
①測量輸入
◆額定值：電壓：100V，200V，300V，400V，500V；電流：1A，5A或由客戶指定
◆過負荷：電流：持續1.2倍，瞬時10倍/1秒；電壓：持續1.2倍，瞬時2倍/1秒
◆精度：電流、電壓：0.5級；頻率：0.05Hz；有功功率：0.5級；無功功率：1.0級
◆準確度范圍：0-6A(In=5A)；0-1.2A(In=1A)；0～600V；
②顯示：
◆SWP-EZC73和SWP-EZC74為LCD顯示，倍率可任意設置，帶單位顯示
◆SWP-EZD73和SWP-EZD74為LED顯示，倍率可任意設置，帶單位指示燈
◆顯示范圍：0-9999k
③通信：波特率1200-115200波特率可設，RS485接口，MODBUS RTU協議
④開關量：輸入0-2路，干結點輸入，內置+5V電源；輸出0-2路，繼電器常開觸點，觸點容量：AC250V/5A-DC30V/5A
⑤電源：AC85-265V或100-300VDC
⑥功耗：＜3W
⑦環境：工作溫度-10℃～+55℃；貯存溫度：-20℃～+70℃；工作濕度≤93%RH，不結露，不含腐蝕性氣體
⑧外形及開孔尺寸：外形為74×74×84mm(高×寬×深)；開孔尺寸：68×68mm

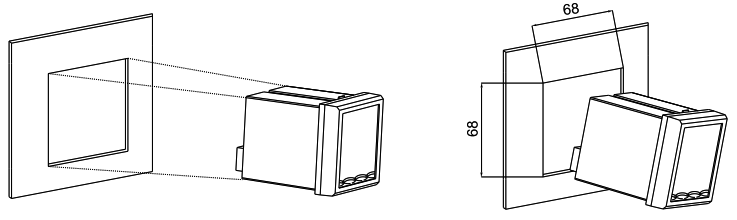

SWP-EZC/EZD三相電力儀表開孔尺寸
