1942年，在著名的論文“自動控制器的最佳設置”中，泰勒儀器公司銷售工程部的J G Ziegler和工程研究部的N B Nichols提出了兩個形成適當控制器參數的程序。他們的工作開創了PID工程整定方法的一代先河。過程控制工程師都是調參俠，調參俠的祖師爺就是這兩位，以他們兩位名稱命名的整定方法就是ZN整定法。
過程控制中的很多方法和算法都是工程師提出和推進的，包括PID、APC、ZN整定法等。好像過程控制界比較偏愛工程師提出的方法和算法，對數學派提出的方法和算法都不太感冒。
臨界比例度法整定PID參數的步驟
ZN整定法有開環和閉環兩種方法。閉環方法又稱為臨界比例度方法。使用ZN整定法之臨界比例度法整定PID參數分兩步：
1、純比例投用閉環控制回路，確定穩定極限
2、根據公式計算PID控制器參數

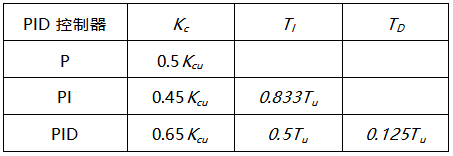

由純比例控制下的等幅振蕩曲線，獲得臨界控制器增益Kcu與臨界振蕩周期Tu。并按下表得到正常工作下的控制器參數。
這些表格中的數字背后的道理沒有完全被理解，但是這些數字對我們整定PID參數一直都有著深刻的影響。
1、見面砍一半。如果控制回路的閉環等幅振蕩是比例作用引起，比例作用×0.5
2、振蕩周期定積分。如果控制回路的閉環等幅振蕩是積分引起的。積分時間的選擇范圍為振蕩周期的0.5~0.83倍
3、使用微分時，微分時間等于四分之一積分時間
上面的這些方法現在仍然深刻的影響著PID參數的工程整定方法。
ZN整定方法的局限性
放在70年后的今天看，ZN整定方法蘊含的道理仍熠熠生輝。ZN整定方法旨在為您的PID回路提供最佳的干擾抑制性能，這也是過程控制大神欣斯基對ZN整定方法念念不忘的原因。ZN整定方法通常不會提供很好的設定值跟蹤性能。
按當下的觀點ZN整定方法還是有其歷史局限性：
1、不適用于大純滯后被控對象；
2、臨界比例度方法的純比例等幅振蕩現場接受程度不高；
3、每個回路整定相關孤立，沒有考慮對其他回路的影響；
4、越快速，魯棒性越差。小的模型失配可能導致發散；
5、用于抑制擾動的回路，模型要比較準確而且要其他回路配合；
6、大部分回路要求響應不振蕩。
作者：馮少輝博士(現從事先進控制工作，有一線十幾年工作經歷，真正理論聯系實際的過程控制專家)
