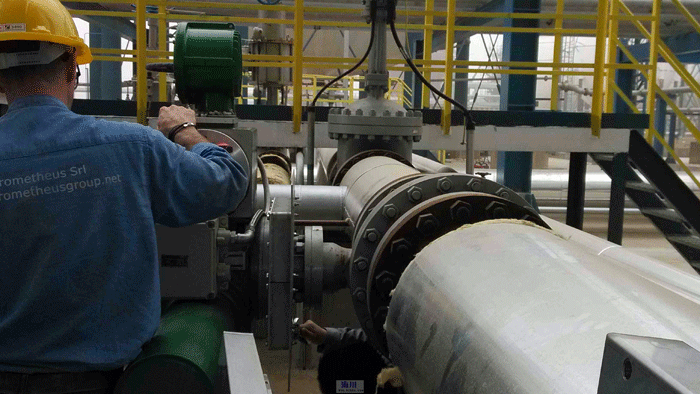

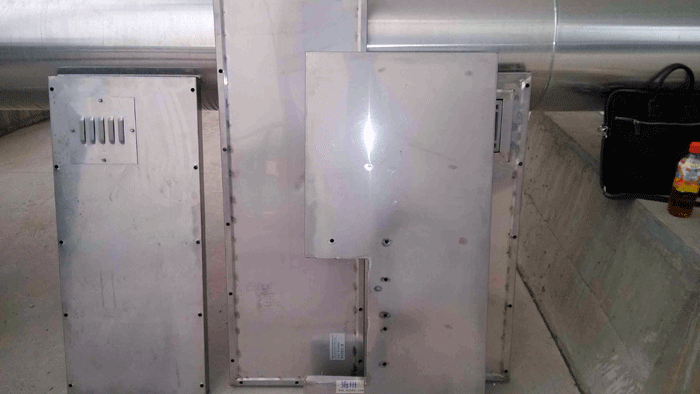

偶遇某廠球罐區根部閥安裝普羅米修斯公司儀表用消防箱，筆者拍了幾張照片，供儀表工了解和學習儀表設備用消防箱。

化工行業罐區往往存在易燃易爆安全隱患，筆者拍照的地點為某廠球罐區，為便于儀表工深入了解儀表用消防箱，首先對現場工況做簡單介紹：
①球罐內的介質為飽和液化氣，遠傳儀表信號送至現場遠程終端單元RTU，RTU通過RS485口接入罐區DCS系統，在DCS系統上實現數據采集、信息處理、，過程控制、過程報警及聯鎖保護功能。
②球罐罐根閥采用電液動O型球閥(配麗水中德石化設備有限公司ZDY型電液一體化執行器)，帶防火罩，防火等級API6FA，泄露等級CLASS VI。
③聯鎖方案：球罐上超聲波液位開關、雷達液位計、伺服液位計的高高液位信號在DCS內做三取二聯鎖，當液位高高時輸出信號切斷球罐入口的緊急切斷閥。
④球罐區防火堤外及控制室輔操臺上設置緊急切斷閥聯鎖按鈕，當球罐液位高高報警或發生火災時，操作員能夠遙控或就地手動關閉緊急切斷閥。

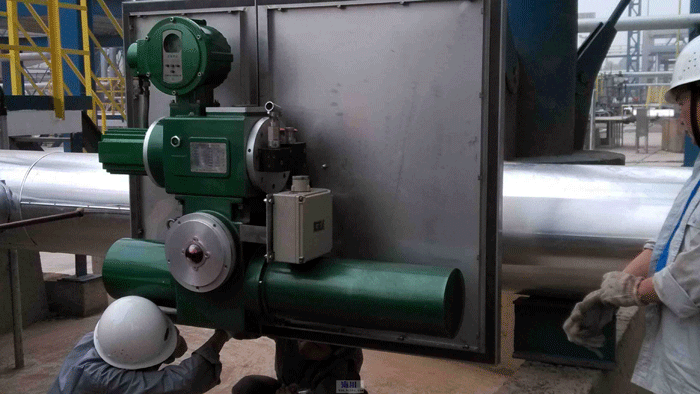

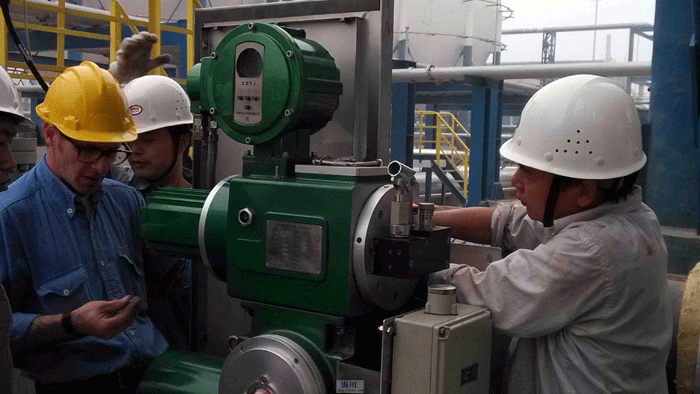

圖中正在安裝的是普羅米修斯公司生產的儀表用消防箱，昌暉儀表在下面對儀表用消防箱做一科普介紹。

儀表用消防箱使用范圍
儀表用消防箱在氣動和電動執行器、控制閥、控制面板、存儲罐、導線管、接線盒、控制臺都有使用。具體來說是這樣的：
①可以在消防箱上開設位置指示器，手動泵手柄，離合器，閥桿和手輪出口。
②可按客戶要求在指定的區域安裝電動機氣動螺紋連接，并對相應區域進行隔熱加強。
③可按客戶要求安裝能移動單個隔板或整個消防箱的機關設備。
④在對防護裝置進行定期維護和檢查期間，不需關閉在運行的設備，消防箱也可以很容易的拆除和重裝。
⑤每個儀表用消防箱經過編碼，消防箱編碼、客戶名稱及被保護設備編碼均刻在消防箱上不銹鋼標簽上。
⑥每個儀表用消防箱均配置有一本專用的安裝手冊。

儀表用消防箱消防箱性能
為保證受保護的設備部件在消防要求的時間內的完全正常運行，即便是發生碳氫化合物火災或爆炸的極端情況下：
◆抗池火(翻滾狀火焰，碳氫化合物燃燒引起)-抗1100℃高溫，符合UL 1709和碳氫化合物火災消防標準；
◆抗噴射火(噴射狀火焰，碳氫化合物燃燒引起)-抗1300℃高溫，符合OTI 95634和ISO22899-1消防標準；
◆抗爆炸產生的2.9bar高壓。

儀表用消防箱設計
儀表用消防箱設計采用三維設計方案，根據客戶提供給普羅米修斯公司的準備安裝消防箱的設備部件的技術圖紙，來決定使用的消防板的最小厚度，以確保儀表用消防箱在消防要求的時間內及火災情況下確保設備部件功能。消防箱的大小取決于被保護設備的大小，因此需要保護設備部件越大，消防箱也越大。

消防箱認證
普羅米修斯公司消防箱或消防套驅動符合現行行業嚴格的質量認證(挪威船級社和勞氏船級社共同認證)：
◆挪威船級社(DNV)頒發的符合UL 1709消防標準證書；
◆勞氏船級社頒發的符合UL 1709消防標準證書；
◆挪威船級社頒發的符合OTI 95634e ISO22899-1放噴射火標準證書；
◆挪威船級社頒發的抗爆炸引起的2.90bar高壓證書；
