分程控制系統就是用一臺調節器控制兩臺或兩臺以上的調節閥，每臺調節閥根據工藝的要求，在調節器輸出的一段信號范圍內動作。分程控制按調節閥的開閉形式，分為同向和異向調節。同向調節，即隨著調節閥輸入信號的增加，兩臺調節閥都開大或關??；異向調節，即隨著調節閥輸入信號的增加，一臺調節閥關閉，而另一臺調節閥開大，或者相反。分程控制可通過調節閥、電氣閥門定位器、DCS的軟件來實現。
分程控制系統的測量、控制回路與簡單控制系統回路基本相同，其輸出也只有一路，因此，對分程控制系統的故障判斷及處理，可參照簡單控制系統的方法進行。
[實例1]某換熱器溫度分程控制投自動不穩定，且蒸汽消耗高。
控制系統如圖1所示，物料從換熱器底部流入，經換熱后從頂部流出，物料出口溫度通過控制換熱器的水量來控制，生產正常時通過調節水量來控制溫度，如果溫度達不到要求時，可通過蒸汽加熱來提升物料溫度。

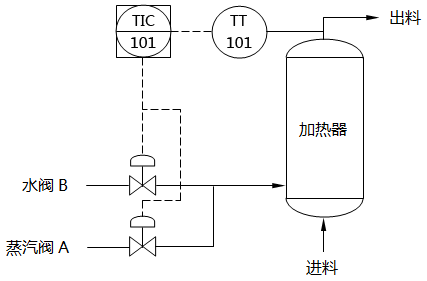

圖1 溫度分程控制及閥門分程曲線圖
[故障檢查]先懷疑調節器參數整定不理想，但重調參數效果仍不明顯。通過學習他企業的經驗，決定試改變分程曲線。
[故障處理]使分程曲線的區間大小不一樣，投用后控制比較穩定，跟蹤及時。

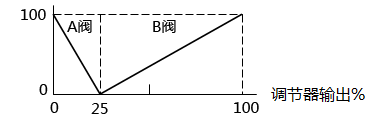

[維修小結]通過DCS組態來改變分程曲線比較容易實現。本例原來兩臺調節閥以調節器輸出50%為分界?，F(xiàn)在以25%為分界，使分程曲線的區間大小不一樣，如圖1所示，使兩臺調節閥的動作快慢不同，區間長的B閥動作慢，區間短的A閥動作快，既符合了工藝要求，控制效果還滿意。
[實例2]某壓縮機防喘振控制系統的改造。
該控制系統原來只用一個調節閥，為了適應大負荷下出現喘振后確保壓縮空氣緊急放空，調節閥的口徑選擇得較大，但在小負荷下出現喘振時放空量小，就需要將閥開得較小，形成正常時調節閥只能在小開度工作，而大閥門在小開度下工作，除調節閥的特性會發生變化外，還經常發生噪聲和振蕩，使控制質量降低。

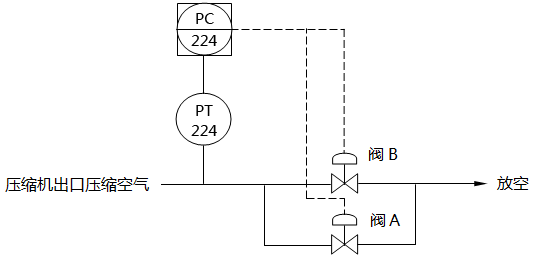

圖2 防喘振分程控制系統組成示意圖
為解決以上矛盾，將該系統改為分程控制系統，如圖2所示。A、B為兩臺同向動作的氣關式調節閥，圖中A閥在調節器輸出信號為20-12mA時，由全關到全開，B閥在調節器輸出信號為4-12mA時，由全關到全開，在正常情況下，當負荷小時，B閥處于全關，只通過A閥開度的變化來進行控制；當負荷大時，A閥全開仍滿足不了壓縮空氣放空量的時候，B閥也開始打開，以補充A閥全開時放空量的不足。
[實例3]液位分程控制系統波動大。
[故障檢查]觀察記錄曲線像鋸齒形波動，調節器輸出始終在45%-55%之間變化，即B調節閥始終處于開開、關關的位置，看來B調節閥選擇大了。
[故障處理]應急處理方法：一是與工藝聯系加大工藝介質的循環量，增大B閥的開度。二是用手輪關小A閥，間接增大B閥開度，使B閥脫開小開度工作狀態。
[維修小結]本例由于調節閥的膜室較大，B閥接收調節器50%以上的信號后，調節閥膜室有個充氣過程，出現一個死區，PI調節器在調節閥充氣過程中輸出已變大，待充氣完之后B閥又開過頭了，調節器輸出又降低，低于50%以后B閥又關閉，重復以上過程，加之調節閥在低端的非線性，致使系統控制不好，記錄曲線呈鋸齒形波動。
