PID控制器綜合了比例、積分和微分控制規律，昌暉儀表在本文總結了各種控制規律的特點及使用場合，供大家比較使用。

P控制規律
比例控制的輸出信號與輸入偏差成比例關系。偏差一旦產生，控制器立即產生控制作用以減小偏差，是最基本的控制規律。當僅有比例控制時系統輸出存在穩態誤差。

I控制規律
對于一個自動控制系統，如果在進入穩態后存在穩態誤差，則稱這個系統是有差系統。為了消除穩態誤差，必須引入積分控制規律。積分作用是對偏差進行積分，隨著時間的增加，積分輸出會增大，使穩態誤差進一步減小，直到偏差為零，才不再繼續增加。因此，采用積分控制規律的主要目的就是使系統無穩態誤差，提高系統的準確度。積分作用的強弱取決于積分時間常數TI，TI越大，積分作用越弱，反之則越強。

由于積分引入了相位滯后，使系統穩定性變差。因此，積分控制一般不單獨使用，通常結合比例控制構成比例積分(PI)控制器。

D控制規律
在微分控制中，控制器的輸出與輸入偏差信號的微分(即偏差的變化率)成正比關系。可減小超調量，并能在偏差信號的值變得太大之前，在系統中引入一個有效的早期修正信號，從而加快系統的動作速度，減少調節時間。

微分控制反映偏差的變化率，只有當偏差隨時間變化時，微分控制才會對系統起作用，而對無變化或緩慢變化的對象不起作用。因此微分控制在任何情況下不能單獨與被控制對象串聯使用。

需要說明的是，對于一臺實際的PID控制器，如果把微分時間TD調到零，就成為一臺比例積分控制器；如果報積分時間TI放大到最大，就成了一臺比例微分控制器；如果把微分時間調到零，同時把積分時間放到最大，就成了一臺純比例控制器。

由于PID控制規律綜合了比例、積分、微分三種控制規律的優點，具有較好的控制性能，因而應用范圍更廣。PID控制器可以調整的參數是KP、TI、TD。適當選取這三個參數的數值，可以獲得較好的控制質量，實際應用過程中很多工程技術人員對PID參數整定不是很理想，這是應選擇自整定功能強和控制算法先進的人工智能調節器，方便獲得最佳的PID參數。在選擇PID控制規律時，應根據被控對象的動態、靜態特性以及實際控制要求和控制品質來選擇。云南昌暉儀表制造有限公司給出了各種控制規律的特點及使用場合，供大家比較使用。

位式控制規律應用
優缺點：位式控制結構簡單，價格便宜；控制質量不高，被控變量會震蕩。
適用場合：位式控制適用于對象容量大，負荷變化小，控制質量要求不高，允許登幅震蕩場合。
位式控制儀表介紹：位式控制常用的有三位控制和四限控制兩類，比如顯示控制儀、雙回路顯示控制儀就屬于三位控制儀，每一路輸入信號有兩限報警輸出；四限報警控制儀每一路輸入有四限報警輸出。
位式控制作用下輸入e與輸出P（或P的關系）：P=Pmax(e＞0)；P=Pmin(e＜0)。

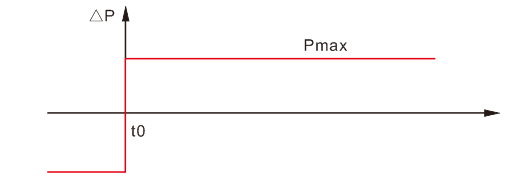

階躍作用下位式控制的響應（階躍幅值為A）：



比例控制規律應用
優缺點：比例控制結構簡單，控制及時，參數整定方便；控制結果又穩態誤差。
 適用場合：比例控制規律適用于對一階慣性對象，負荷變化不大，工藝要求不高，如果用于壓力、液位、串級副控回路等場合，可采用比控制。
比例控制作用下輸入e與輸出P（或P的關系）：P=Kpe

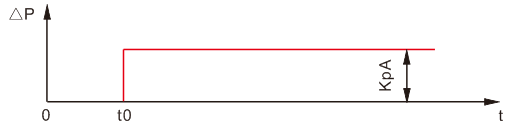

階躍作用下比例控制的響應（階躍幅值為A）：



比例積分控制規律應用
優缺點：比例積分控制規律能消除穩態誤差；積分作用控制慢，會使系統穩定性變差。
適用場合：比例積分規律適用于對象滯后較大，負荷變化較大，但變化緩慢，要求控制結果無穩態誤差場合。比例積分規律廣泛用于壓力、流量、液位和那些沒有大的事件滯后的具體對象。
比例積分控制作用下輸入e與輸出P（或P的關系）：

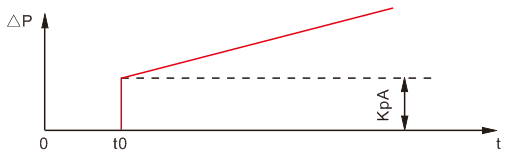

階躍作用下比例積分控制的響應（階躍幅值為A）：


比例微分規律應用
優缺點：比例微分規律響應快，偏差小，能增加系統穩定性，有超前控制作用，可以克服對象的慣性；但控制作用有穩態誤差。
適用場合：比例微分規律適用于對象滯后較大，負荷變化不大，被控變量變化不頻繁，控制結果允許有穩態誤差存在的場合。
比例微分控制作用下輸入e與輸出P（或P的關系）：

階躍作用下比例微分控制的響應（階躍幅值為A）：


比例積分微分規律
優缺點：控制質量最高，無穩態誤差；但參數整定較麻煩。
適用場合：比例積分微分規律適用于對象滯后較大，負荷變化也較大，控制性能要求高的場合。適用于過熱蒸汽溫度控制、pH值控制等過程控制。
PID控制器介紹：國內很多儀表廠生產的調節器為經典控制算法的控制器，用在溫度控制或復雜工況時控制效果一般，建議大家使用控制算法更先進的人工智能控制器、模糊PID控制器等。
比例積分微分控制作用下輸入e與輸出P（或P的關系）：

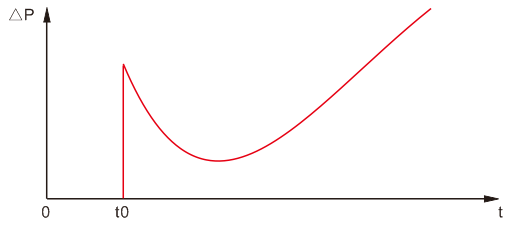

階躍作用下比例積分微分控制的響應（階躍幅值為A）：
