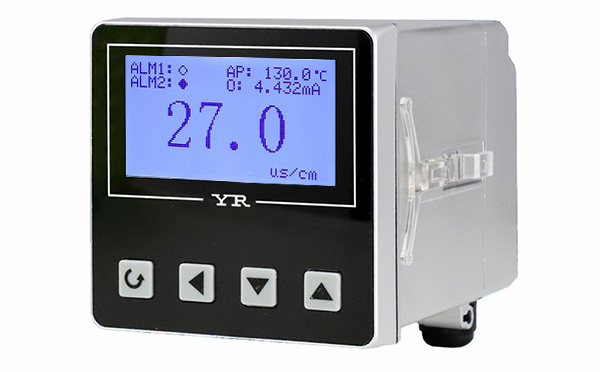

昌暉YR-EC10系列在線電導率儀可對工業用水的電導率(TDS)值進行連續測量和控制。用戶可以通過電導率儀的界面配置和校準實現模擬輸出，可以實現繼電器控制及數字通訊等功能。電導率儀廣泛應用于RO、超純水、冷卻水、鍋 爐水、工業制程及水處理等溶液中電導率/TDS和溫度的連續監測。
YR-EC10在線電導率儀特點
1、3.5英寸128×64點陣式白屏黑字液晶顯示，高亮度，高分辨率，方便數據讀取
2、YR-EC10系列在線電導率儀戶外防水設計，防護等級IP65，外觀大方、高端
3、可拔插式接線端子，接線作業方便；標準M20×1.5電氣接口，防塵防水
4、電導率儀支持中英文菜單切換
5、電導率(TDS)在線監測
6、支持電極校準功能
7、電極標準溶液(1413μs/cm)
8、硅膠輕觸按鈕，人機交互好
9、手動/自動溫度補償可選
10、Pt1000或NTC 10K溫補可選
11、模擬量變送輸出
12、2個報警接點輸出
13、RS484通訊(MODBUS RTU協議)，方便用戶構成水質采集分析控制系統
YR-EC10在線電導率儀技術參數
1、測量范圍：0.00μs/cm-200.0ms/cm
2、分辨率:0.01μs/cm
3、測量精度：1%±1Digit
4、輸出信號
①電導率儀的變送輸出：
◆變送輸出4-20mA(負載電阻RL≤480Ω)
◆變送輸出0-10mA(負載電阻RL≤960Ω)
◆變送輸出0-20mA(負載電阻RL≤480Ω)
◆變送輸出1-5V(負載電阻≥250kΩ)
◆變送輸出0-5V(負載電阻R≥250kΩ)
◆變送輸出0-10V(負載電阻RL≥500kΩ)
②報警輸出：2路繼電器觸點輸出，觸點容量AC220V/2A(阻性負載)
③通訊輸出：RS485通訊接口，波特率1200-38400bps可設置，標準MODBUS RTU通訊協議
5、測量精度：1%±1Digit
6、輸入阻抗：≥1012Ω
7、溫度補償：-10.0~130.0℃，精度±0.5℃；手動溫度補償模式；NTC10K，Pt1000自動溫度補償模式
8、工作溫度：-20~55℃
9、儲存溫度：-20~55℃
10、供電電源：AC/DC100-240V()50/60Hz)
11、防護等級：YR-EC10系列在線電導率儀防護等級為IP65
12、安裝方式：YR-EC10系列電導率儀有盤裝式、壁掛式或管道式三種
①盤裝式在線電導率儀安裝
請預先在儀表盤盤面上開92×92mm的方孔，電導率儀從表盤面面板直接推入，將電導率儀所附的固定器由后方套入，卡進固定槽內。如果在同一儀表盤上安裝多臺儀表，應參考儀表最小間距38mm，以保證必要的散熱及裝卸空間

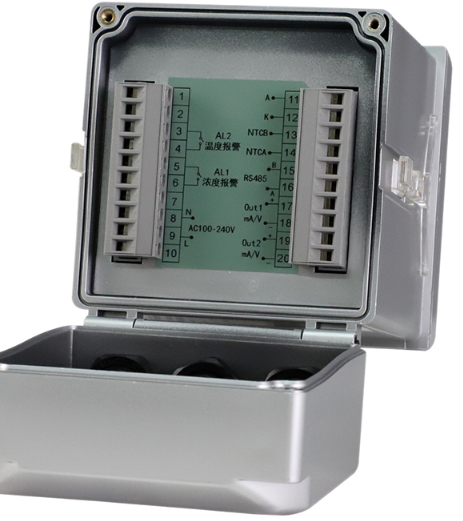

②壁掛式在線電導率儀安裝
將壁掛式固定器固定在在線電導率儀背后，再講固定器掛孔對準墻面固定住，完成壁掛安裝
③管道式電導率在線監測儀安裝
先確定電導率儀安裝位置，將管道式固定器套在管道上，再將電導率儀固定在管道式固定器上，完成電導率儀在管道安裝
13、質保：昌暉電導率儀為10年使用壽命設計，質保24個月
13、在線電導率儀外形尺寸：98×98×134mm(寬×高×深)；開孔尺寸：92×92mm(寬×高)
YR-EC10在線電導率儀選型表
YR-EC10①-②③-④-⑤
①代碼 安裝方式
[01]：盤裝式電導率儀
[02]：壁掛式電導率儀
[02]：管道式電導率儀
②通訊方式
[0]：無通訊
[8]：RS485
③電導率儀變送輸出類型
[2]：4-20mA
[3]：0-10mA
[4]：1-5V
[5]：0-5V
[6]：0-20mA
[7]：0-10V
④報警輸出
[2]：2限報警
⑤電導率儀供電電源
[T]：AC/DC100-240V(50/60Hz)
YR-EC10在線電導率儀選型舉例：
YR-EC1001-82-2-T(盤裝式在線電導率儀+RS485+4-20mA變送輸出+2限報警)
YR-EC1002-82-2-T(壁掛式在線電導率儀+RS485+4-20mA變送輸出+2限報警)
YR-EC1003-82-2-T(管裝式在線電導率儀+RS485+4-20mA變送輸出+2限報警)

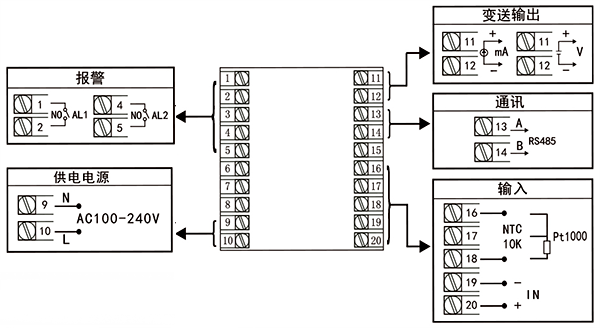

YR-EC10在線電導率儀接線圖
