SWP-B壁掛式大屏幕顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量，顯示屏采用高亮度、大尺寸LED數碼管。SWP-B壁掛式大屏幕顯示控制儀適用于大車間，遠距離觀測場所，可對溫度壓力、液位、速度、頻率等測量信號進行數字測量顯示控制，使測量值更為清晰。

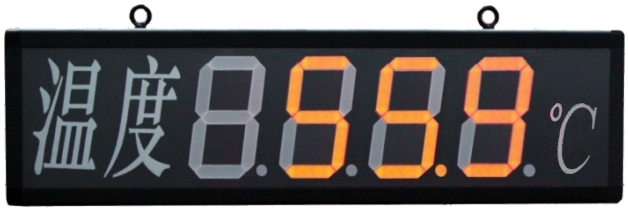

SWP-B801、SWP-B803和SWP-B804大屏幕顯示控制儀
外形：1070×290×76mm，8英寸數碼管
重量：6kg

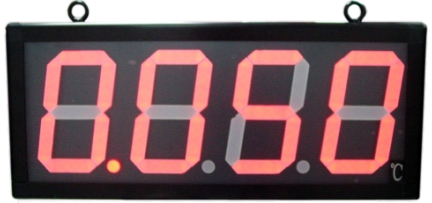

SWP-B401、SWP-B403和SWP-B404大屏幕顯示控制儀
外形：580×200×75mm
重量：5kg

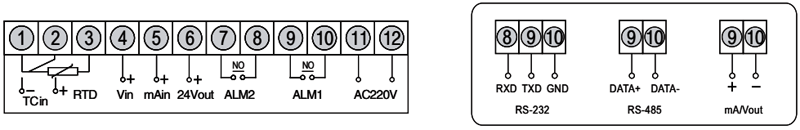

SWP-B系列大屏幕顯示控制儀接線圖
SWP-B系列大屏幕顯示控制儀選型表
SWP-①②-③④-⑤-⑥⑦⑧⑨-⑩-?
①外形特征
[B80]：1070×290mm/8英寸數碼管 壁掛式
[B80A]：680×290×76mm/壁掛式
[B40]：580×200×75mm/壁掛式
②控制作用
[1]：測量顯示/無報警
[3]：三位控制/顯示+兩限報警
[4]：四限控制/顯示+四限報警
③通訊方式
[0]：無通訊
[2]：RS232
[3]：打印口
[4]：RS422
[8]：RS485
[9]：特殊規格/按用戶要求定制
④儀表輸出
[0]：無輸出
[1]：繼電器報警輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[8]：特殊規格變送輸出/按用戶要求定制
⑤輸入信號類型
[23]：詳見儀表輸入類型表/18種輸入型號類型可自由切換
⑥第一報警輸出
[N]：無報警
[H]：上限報警
[L]：下限報警
⑦第二報警輸出
[N]：無報警
[H]：上限報警
[L]：下限報警
⑧第三報警輸出
[省略]：無第三報警輸出/控制作用代碼為“1”和“3”時選用
[L]：下限報警/僅控制作用代碼為“4”時選用
⑨第四報警輸出
[省略]：無第四報警輸出/控制作用代碼為“1”和“3”時選用
[L]：下下限報警/僅控制作用代碼為“4”時選用
⑩饋電輸出
[N]：無饋電
[P]：DC24V饋電輸出/給兩線制4-20mA變送器供電
?儀表電源
[省略]：AC220V供電/標準配置
[T]：AC85-260V開關電源供電

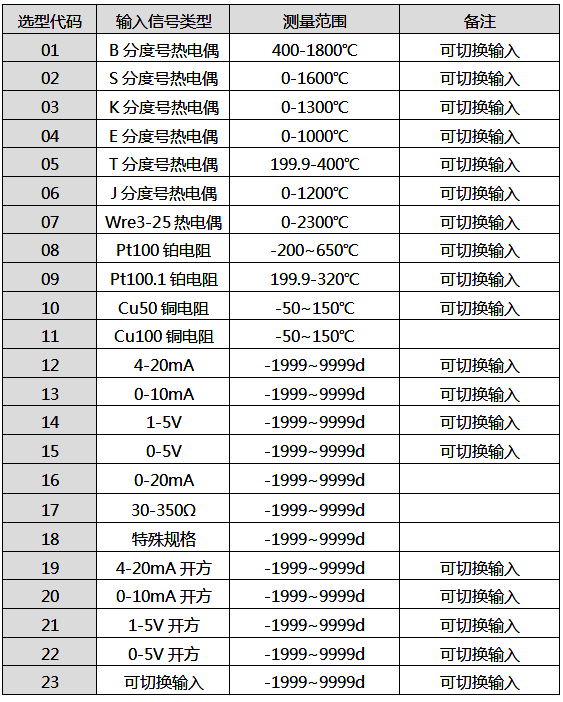

輸入信號類型表
大屏幕顯示控制儀常用型號舉例
SWP-B801-00-12-NN-N-T
SWP-B803-01-12-HL-N-T
SWP-B804-01-12-HHLL-P-T
SWP-B401-02-12-NN-N-T
SWP-B403-02-12-HL-N-T
SWP-B404-02-12-HHLL-P-T
SWP-B80A1-02-12-NN-P-T
SWP-B80A3-02-12-HL-N-T
SWP-B80A4-01-12-HHLL-P-T
