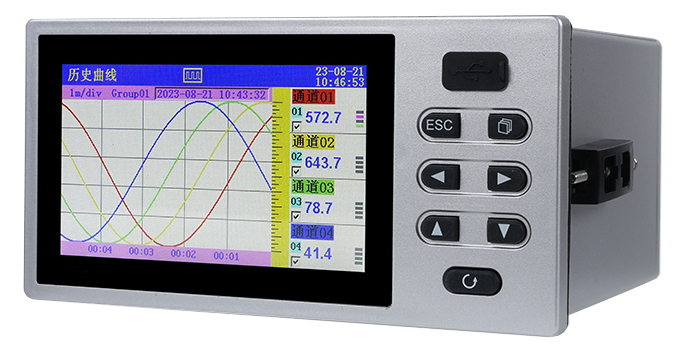

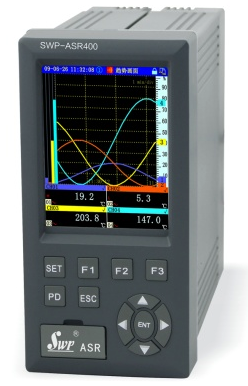

SWP-ASR300橫式和SWP-ASR400豎式小型彩色無紙記錄儀外形尺寸為160×80mm，3.6英寸液晶屏，標配存儲容量32MB(最大存儲容量160MB)，最大輸入通道數為8路，最多輸出6路報警輸出，最多可帶3路DC24V饋電輸出，帶RS232或RS485通信，可選配PID和流量積算功能，支持通用用UBS數據轉存。
SWP-ASR300和SWP-ASR400主要技術參數
◆ 精度：0.5%FS±1字或0.2%FS±1字(定制生產)
◆ 小信號切除：0-25.5%FS
◆ 測量范圍：-9999~99999字
◆ 采樣周期：0.25秒
◆ 記錄間隔：1秒-4分鐘之間以秒為單位共240檔可供選擇
◆ 顯示方式：SWP-ASR300和SWP-ASR400均為3.6英寸LED背光大屏幕真彩液晶(320×240點陣)圖形顯示
◆ 參數設定：全中文菜單提示，通過按鍵或上位機通訊口設定
◆ 報警功能：每個通道最多可以設定4個報警點。每個報警點可選擇上限、下限、變化率上限、變化率下限、差值上限和差值下限報警，可設置延時報警、報警回差、繼電器聯鎖輸出(最多用12個繼電器)、蜂鳴器輸出，還可設置外接報警音響觸點和報警屏自動切換功能，儀表保存最新的2000條報警信息。可選擇帶回差的ON/OFF繼電器觸點輸出
◆ 通訊輸出：Comm1: RS232，Comm2: RS232或RS485；2個Comm都是高速、全隔離的；波特率：1200-115200pbs
◆ 打印功能：可外接面板式、臺式微型打印機戒帶串口輸出的40字符/行的寬行打印機(如TPUP-A40)，打印歷史數據或曲線
◆ 存儲容量：大容量flash存儲芯片，數據記錄時間長短不儀表通道數、存儲容量、記錄時間間隔有關
◆ 保護方式：設定參數永久保存，記錄數據斷電保存，內置看門狗電路，掉電時數據預先保存
◆ 屏保功能：可設置在連續無按鍵動作一定時間后，關閉或調暗屏幕顯示，以省電及延長液晶屏的使用壽命，按任意鍵恢復屏幕顯示
◆ 語言：中文(簡、繁體)，英文，內置GB2312二級漢字庫，包含6500個漢字
◆ 使用環境：環境溫度-15℃~60℃、相對濕度≤85%RH 、避免強腐蝕性氣體，電源電壓AC95-260V(50-60Hz)

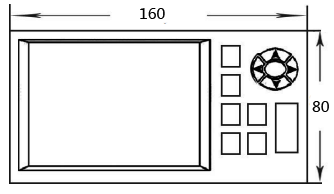

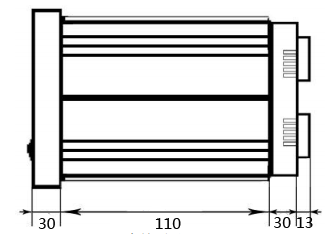

◆ 外形尺寸：SWP-ASR300為160×80×201mm(橫式儀表)；SWP-ASR400為80×160×201mm(豎式儀表)
◆ 開孔尺寸：SWP-ASR300為151×76mm(橫式儀表)；SWP-ASR400為76×151mm(豎式儀表)
溫馨提示：如果您需要選擇通用160×80mm外形的小型彩色記錄儀，1-8路時昌暉儀表0.2%精度YR-ASR100系列小型彩色無紙記錄儀性價比更高，我們SWP-ASR300和SWP-ASR400系列技術亮點主要側重在附加的功能(如PID控制、流量積算、天然氣積算等)延伸方面，成本略高。
昌暉SWP-ASR300和SWP-ASR400小型彩色無紙記錄儀選型表
SWP-ASR①②-③-④/⑤
①小型彩色無紙記錄儀外形
[3]：橫式160×80mm
[4]：豎式80×160mm
②無紙記錄通道數量
[01]：1路/注1
[02]：2路/注1
...
[08]：8路/注1
③存儲器容量
[1]：32MB(標準配置)
[2]：64MB
[3]：160MB
④顯示語言
[0]：簡體中文(標準配置)
[1]：英文
[2]：繁體中文
[3]：多語言版(包括簡體中文、繁體中文和英文，可切換)
⑤附加功能(可以復選)
[/C2]：RS232接口/注2
[/C3]：RS485接口/注2
[/P(1-3)]：DC24V輸出路數
[/J(1-6)]：繼電器輸出(常開)數量
[/JB(1-3)]：繼電器輸出(常開、常閉)數量
[/U]：帶通用USB接口
[/L]：帶流量積算功能
[/T]：帶天然氣運算功能
[/PID]：帶PID控制功能
[/D***]：客戶定制功能/注3
注1：標準配置為1路(最多配8路)
注2：可同時選配/C2、/C3，使用微型打印機時，必須配/C2
注3：如用戶有特殊功能開發需求的可單獨定制儀表功能，***為特殊定制功能的編碼
SWP-ASR300接線圖

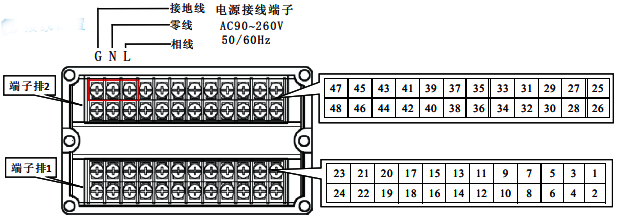

1、端子編號及說明
說明：
43、45、47端子：電源端子，G為接地端
1-24端子：模擬量信號輸入
25-36端子：繼電器輸出端子，共6路，繼電器觸點容量為：250VAC/3A
37-42端子：DC24V饋電輸出端子，共3路，每路60mA，用于變送器供電
44、46、48端子：通訊接線

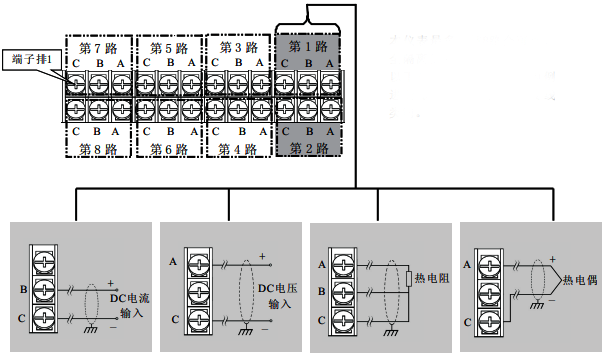

2、SWP-ASR300模擬信號輸入接線圖
本儀表最多支持8路全可切、全隔離信號輸入。
以下以第一路輸入信號為例進行說明，其他各路接線類同。

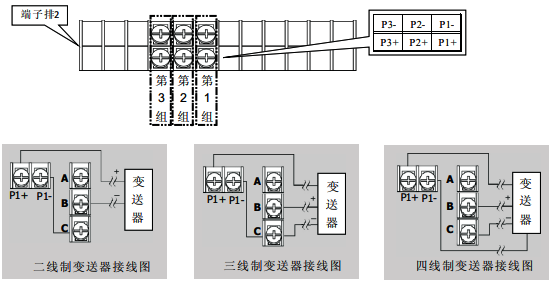

3、DC24饋電輸出接線圖
注：最多提供3路DC24V/60mA隔離型限流輸出，當需要支持大電流輸出時，需在訂貨時特殊注明。
4、繼電器輸出接線圖

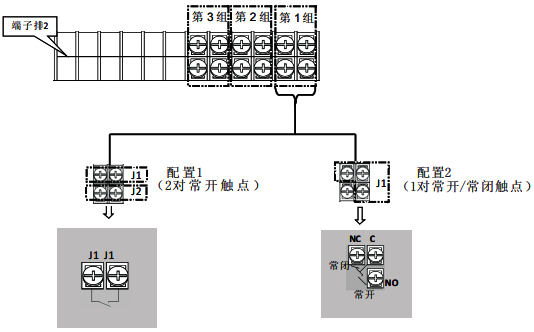

注：繼電器端子可分成3組，每組有兩種配置選擇(2對常開觸點或1對常開/常閉觸點)。

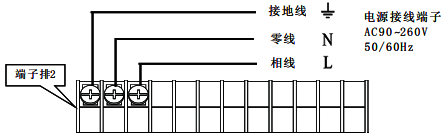

5、SWP-ASR300電源接線圖
6、通訊連接

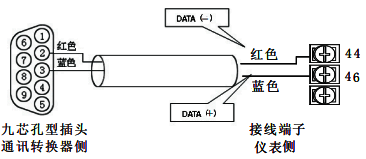

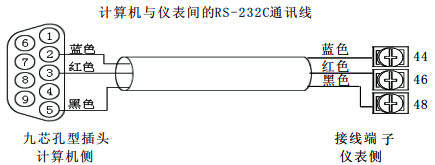

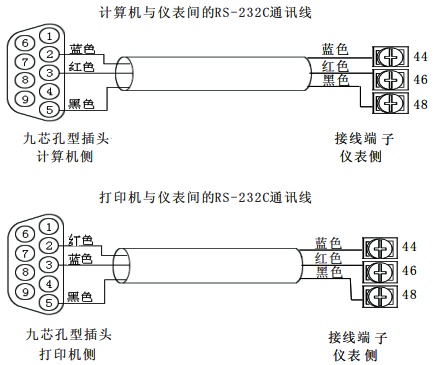

①RS232C通訊線的連接
②RS485通訊線的連接
