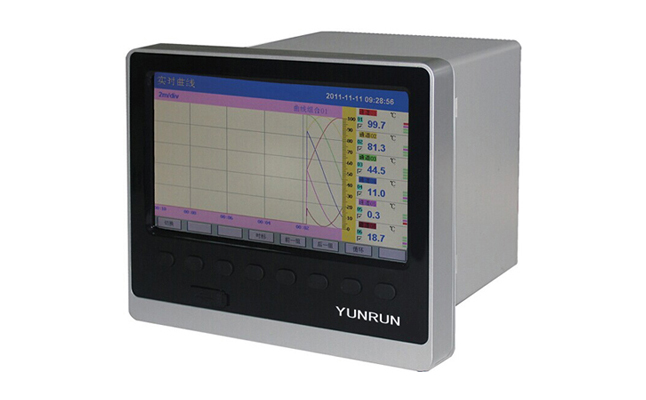

SWP-TSR100彩色無紙記錄儀外形為144×144mm，采用5.6英寸TFT彩色液晶屏顯示，最多具有12路全可切換輸入（在不超過8路全可切換信號輸入的情況下，提供最多4路變送輸出或4路頻率輸入），最多12路繼電器報警輸出，最多6路24VDC饋電輸出，最多提供8通道變送輸出和四通道頻率輸入，最大內存192Mbit，可配專用USB存儲棒。

SWP-TSR101彩色無紙記錄儀是昌暉N年前產品，現已經持續升級至第六代以太網無紙記錄儀，在無紙記錄儀軟件和記錄儀性能上媲美歐美原裝進口品牌，傻瓜式操作，這就是YR-ASR600彩色無紙記錄儀！趕快去看看！
SWP-TSR100技術指標
1、外形尺寸：144×144×240mm(開孔尺寸:138×138mm,卡條式固定架安裝)
2、輸入信號：
①模擬量輸入：熱電偶B、S、K、E、T、J、W；熱電阻Pt100、Cu50；電壓0-5V、1-5V、0-100mV、0-20mV；電流0-10mA、4-20mA
②脈沖輸入：矩形波、正弦波或三角波(幅度≥4V,頻率0-20kHz)
3、輸出信號
①模擬量輸出：電流 4-20mA(負載≤500Ω)，0-10mA(負載≤750Ω)；電壓0-5V(負載≥250kΩ），1-5V(負載≥250kΩ）
②開關量輸出：繼電器觸點容量AC220V/3A或DC24V/5A(阻性負載）；SCR輸出(400V/0.5A)；SSR輸出(5-30V/0.05A)
③饋電輸出：DC24V/30mA
4、SWP-TSR100精度：0.5%FS±1字或0.2%FS±1字
5、小信號切除：0-25.5%FS
6、測量范圍：-1999～999999字
7、記錄間隔：1-240秒之間以秒為單位共240檔可供選擇(間隔時間越長數據存儲時間越長)
8、顯示方式：背光式大屏幕彩色液晶圖形顯示板；顯示內容可由漢字、西文、數字、過程曲線、光柱等組成；通過按鍵可完成畫面翻頁、歷史數據前后搜索，LCD對比度、屏幕時標等變更
9、參數設定：中文菜單提示，面板按鍵設定或上位微機通訊設定，參數密碼鎖定
10、報警功能：每個通道最多可設定4個報警點，每個報警點可選擇上限或下限報警，可設置報警輸出延時時間、報警回差、繼電器觸點輸出(4個報警繼電器可以復用)、蜂鳴器報警輸出。還可以設置外接報警音響觸點和報警屏自動切換功能。每個通道保存最新的16條報警信息
11、通信輸出：RS232或RS485  通信波特率1200-57600phs(TL電平，儀表前端有USB接口)；通信波特率1200-19200phs(帶光電隔離，儀表后側接口)
12、打印功能：可接面板式、臺式微型打印機或帶串口輸出的寬行打印機，打印歷史數據和曲線
13、保護方式：設定參數永久保存，記錄數據斷電保存，內置WATCH DOG電路
14、屏幕保護：可設置在連續無按鍵一定時間后，關閉屏幕顯示，以延長液晶屏的使用壽命。按任意鍵可以恢復屏幕顯示
15、語言：中文（簡體或繁體）
16、使用環境：環境溫度0-45℃，相對濕度≤85%RH，避免腐蝕性氣體；儀表電源電壓：AV220V+10-15%/50-60Hz
17、重量：約2900g
18、存儲容量：最大存儲空間為192Mbit

SWP-TSR100彩色無紙記錄儀數據記錄時間與儀表通道數量、無紙記錄儀記錄間隔時間和存儲空間有關系。可參看下表：
