熱流道系統是指在精密注塑件成型中，對熔融塑料熱流道和模具型腔注入口實施加熱與控制的裝置。在注塑機、塑料擠出機、熱固性溫澆道注塑機的加熱設備上都裝有熱電偶，這樣使用的熱電偶的弊端是未直接接觸被加熱的物體，溫差較大，調控溫度滯后。目前改進了加熱裝置，利用高功率密度電加熱小元件，將熱電偶裝在電加熱元件中，其弊端就迎刃而解了。

1、高功率密度電熱小元件的優點
高功率密度電熱小元件(亦稱熱流道小元件)的優點如下所述：
①電熱元件功率密度高，加熱時表面溫度高，熱效率高，從而節約了能源。
②元件小，可以安裝在熱流道模具的內部，熱電偶又裝在電熱元件內，這樣溫度調控快。熱慣性小，反應快，控溫精度高。
③小元件節省了原輔材料，系統的體積大幅減小。
我國的小元件產品性能同國外相比基本相同，而價格僅為其15%，現已出口20多個國家。

2、高功率密度電熱小元件與普通電熱元件的比較
①截面形狀

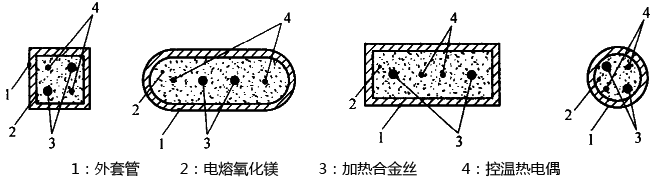

普通電熱元件截面只有圓形一種，而高功率密度電熱小元件有四種形狀，即方形、扁形、橢圓形和圓形，見下圖所示。方、扁和橢圓形與圓形相比，與被加熱物體增加了接觸面。例如，加熱橡塑等顆粒注塑成形機的注塑簡，采用圓形管狀加熱元件的散熱效率不如方形截面的電熱元件。同面積下，方形電熱元件的散熱效率為圓形的倍，至于扁形則更高。

②加熱控制方式
普通電熱元件的溫度控制，典型的是在某一部位裝上可復式溫控器。當加熱元件處于“干燒”狀態，可使溫控器斷開，使電源中斷，避免燒毀其它零部件。或者將熱電偶直接安裝在被加熱物體上，通過溫度儀表控制加熱元件的溫度。而高功率密度電熱加熱件控溫，在結構上是控溫?zé)犭娕己图訜岷辖鸾z同時裝入電熔氧化鎂中形成一個整體，所以測溫和控溫反應速度快，精度得以提高。

3、結構特征
精密注塑熱流道系統由可加熱的分流道板、注塑噴嘴以及相應的溫度控制器三部分組成。其核心技術是一種可控制的塑料流道均衡溫場的設計及制造。它包括一種具有感溫功能、微型化鎧裝結構、高功率密度的電加熱器件，一種均勻溫度分布的分流道板和可控溫的熱噴嘴，一種插卡式結構、控溫精度達到±1℃的功率溫度控制器。
①感溫與加熱雙功能器件，其盤條最小截面積≥9mm2，外保護管表面負荷≤7W/cm2，單位長度功率8-18W/cm，控溫?zé)犭娕嫉臏y(cè)量端置于鎧裝盤條的遠端，其分度號有K、J、E型。
②分流板采用溫場均勻化設計，埋入式熱電偶測溫。
③熱噴嘴由高導熱鈹銅合金做芯體，用感溫加熱雙功能加熱器加熱。
④溫控器采用高散熱、小型化晶閘管，具有PID調節、小功率起動、模糊控制與系統保護報警功能。

4、應用
精密注塑件生產中，有溫度分布要求的電加熱場合都可以借鑒熱流道系統的相關技術。

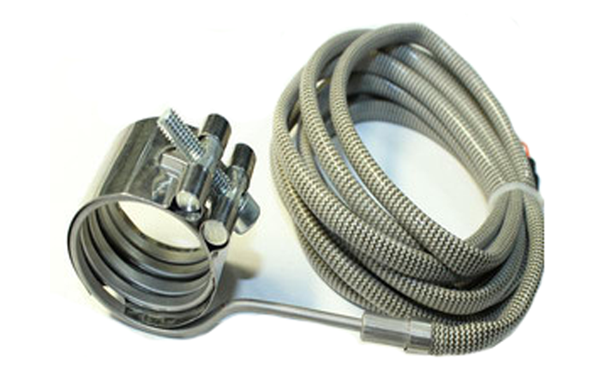

①用于熱流道系統的彈簧圈式電加熱器。H系統各種尺寸、功率的彈簧圈式電加熱器采用優質不銹鋼材料制成，可帶K、E、J型控溫?zé)犭娕肌?/span>
②鎧裝管圈加熱器

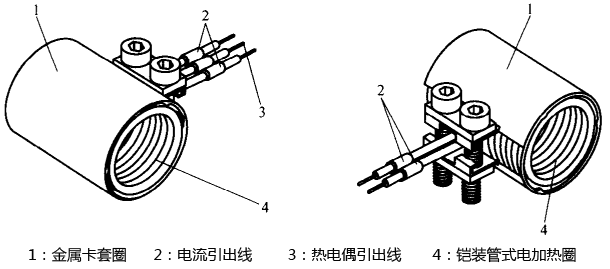

采用特殊結構與材質、填充無機絕緣材料制成的最小外徑為φ1mm，雙端進出鎧裝管圈加熱器結構見下圖。在鎧裝管圈加熱器外，可安裝φ0.5-3mm各分度號的鎧裝熱電偶。
