WRN、WRE、WRP、WRR系列裝配式熱電偶是云南昌暉儀表制造有限公司設計制造并符合IEC標準的溫度傳感器，與顯示控制儀表等配套，在-40～1600℃使用范圍內對氣體、液體介質或固體表面溫度進行測量。昌暉熱電偶技術先進、性能可靠、使用壽命長(定制產品可達到德國久茂熱電偶性能和壽命)、可替代國外熱電偶，也適合于成套設備的維修更換或輸出項目配套以及技改項目配套。
裝配式熱電偶特點
1、昌暉公司生產溫度傳感器所用金屬熱電偶保護管材料均進行過嚴格材料成分分析，所使用的保護管材料符合相關國家標準。因選材可靠，本公司生產熱電偶使用于化工、石化、電力、冶金等行業從未而出現熱電偶質量問題。
2、昌暉生產的熱電偶所用保護管測端采用自動氬弧焊焊接設備進行自動焊接，焊縫光滑、牢固、無毛刺、砂眼，能有效延長傳感器使用壽命。
3、昌暉公司熱電偶偶材、配件和熱電偶成品在生產環節均進行嚴格測試，所有出廠熱電偶均達到國家計量要求，故熱電偶質量滿足使用單位對溫度監測過程的準確、可靠和長期使用的要求。
4、昌暉公司生產溫度傳感器嚴格按成熟生產工藝要求生產，熱電偶有優良的內在品質，同時擁有和進口熱電偶一致般的外觀。
5、昌暉企業是云南熱電偶和昆明熱電偶生產廠，產品除了擁有優良的內在品質和外觀品質外，高性價比。
溫馨提示：
①按國家標準熱電偶保護管壁厚2mm，常規廉金屬熱電偶外護管材質1Cr18Ni9Ti(屬管不帶磁性)。
②廉金屬熱電偶(S分度號、B分度號和R分度號以外的其他分度號熱電偶)絲直徑Ф2.0mm，昌暉儀表廉金屬熱電偶采用Ф2.5mm偶絲進行裝配。
③偶絲直徑粗細程度對測溫沒有影響，但直接與熱電偶使用壽命有關。偶絲熱電偶在同等使用條件下熱電偶使用壽命常，反之則短。在較高溫度場合測溫盡量選用粗偶絲的熱電偶，可延長熱電偶使用壽命，降低熱電偶更換頻率。
④貴金屬熱電偶(S分度號、B分度號和R分度號熱電偶，俗稱鉑銠熱電偶)絲直徑Ф0.5mm。鉑銠熱電偶鉑銠絲直徑國家標準為Ф0.5mm，非標鉑銠熱電偶貴金屬重量、熱電偶使用壽命縮水，但直觀感覺鉑銠熱電偶價格便宜。
熱電偶選型需要提供哪些參數？
在選擇熱電偶之前，用戶需要向熱電偶廠家提供解這些信息，這樣才能保障您所訂購熱電偶高性價比、性能可靠和長使用壽命。
1、熱電偶的正常工作溫度以及最高使用是多少？這個問題將幫助您選擇熱電偶分度號和保護管材質。
2、熱電偶測量介質情況？測量環境中除被測介質外還存在哪些成分？振動大不大？熱電偶保護管損壞后對密封有何特殊要求？問題1和問題2是正確選用熱電偶保護管材質需清楚信息。問題3和問題4便于熱電偶廠家設計熱電偶結構問題。
3、熱電偶使用場合是否存在腐蝕性氣氛？熱電偶使用場合是否有防爆要求？
4、熱電偶可配置國產熱電偶絲、進口熱電偶絲、國產鎧裝熱電偶芯和進口鎧裝熱電偶芯，這些信息用戶往往不清楚或沒有留意。不同的產品配置細節讓熱電偶從走出工廠時它的綜合性能和價格就存在巨大差異。
5、與熱電偶安裝有關的信息要做詳細了解，不然您訂購的熱電偶可能安裝不上：
①熱電偶保護管直徑大小要求，單位為mm。熱電偶直徑大于設備預留孔將插不進去
②熱電偶總長和插深尺寸要求，單位為mm
③熱電偶安裝固定方式及具體的要求。比如選用螺紋安裝，需要提供螺紋尺寸；選用法蘭安裝，需要提供準確法蘭標準、規格尺寸和法蘭的材質要求
④熱電偶使用場合是否有耐磨要求
⑤熱電偶使用場合是否有抗震要求
熱電偶的使用壽命
熱電偶的劣化是一個量變過程，對其定量很困難，將隨熱電偶的種類、直徑、使用溫度、氣氛、時間的不同而變化。熱電偶的使用壽命是指熱電偶劣化發展到超過允許誤差，甚至斷線不能使用的時間。
鎧裝熱電偶的使用壽命：由于鎧裝熱電偶有套管保護與外界環境隔絕，因此套管材質對鎧裝熱電偶的壽命影響很大，必須根據用途選擇熱電偶絲及金屬套管。當材質選定后，其壽命有隨著鎧裝熱電偶直徑的增大而增加。鎧裝熱電偶同裝配式熱電偶相比，雖有許多優點，但使用壽命往往低于裝配式熱電偶。
裝配式熱電偶選型表
WR①②-③④⑤⑥⑦-⑧/⑨-⑩-?
①熱電偶類型
[N]：K分度號|鎳鉻-鎳硅熱電偶
[E]：E分度號|鎳鎘-銅鎳熱電偶
[F]：J分度號|鐵-銅鎳熱電偶
[T]：T分度號|銅-銅鎳熱電偶
[P]：S分度號|鉑銠10-鉑熱電偶
[Q]：R分度號|鉑銠13-鉑熱電偶
[R]：B分度號|鉑銠30-鉑銠6熱電偶
②熱電偶對數
[省略]：單支式(一支熱電偶)/接線端子為2個
[2]：雙支式(兩支熱電偶)/接線端子為4個
③安裝固定裝置
[1]：無固定裝置
[2]：固定螺紋/標配螺紋為M27×2；其他螺紋尺寸需要在?處標準
[3]：活動法蘭
[4]：固定法蘭/提供法蘭標準、法蘭規格和法蘭材質要求
[5]：活動法蘭角尺型
[6]：固定螺紋+錐形整體鉆孔盲孔管+螺紋為M33×2
④接線盒形式
[3]：防水接線盒(標準配置)
[4]：隔爆接線盒/防爆熱電偶隔爆等級通常為dⅡBT4或dⅡCT4
[5]：不銹鋼接線盒
[7]：全塑接線盒/適用于常溫強腐蝕場合
⑤熱偶外徑mm
[0]：Ф16mm/標準配置
[1]：Ф20mm/Ф20mm外徑廉金屬熱電偶默認偶材直徑Ф3.2mm
[1]：Ф25mm/分度號為S或B時，默認為雙層高鋁或剛玉陶瓷保護管
[6]：按照現場要求定制保護管外徑、壁厚和整支產品內部結構
⑥常用保護管材料/保護管長期最高使用溫度
[0]：1Cr18Ni9Ti(1.4841/321/SUS321)/0-871℃；溫度超過899℃另選材質；抗硫、抗還原性差
[1]：99剛玉/0-1600℃；耐高溫、耐腐蝕、致密性比氧化鋁好，熱沖擊易碎
[2]：氧化鋁/0-1200℃；耐高溫、耐腐蝕，熱沖擊易碎
[3]：AISI 316L(德標1.4404/日標SUS316L)/0-871℃(1600℉)；耐腐蝕優于304， 耐晶間腐蝕
[4]：瑞士904L/-70~280℃；耐硫酸、稀硫酸腐蝕性最好的鋼種
[5]：德標1.4841/日標SUS310S/0-1038℃(1900℉)；耐溫不銹鋼保護管；抗硫性差
[6]：德標1.4571/AISI 316Ti；0-850℃；耐晶間腐蝕；常用于硫酸、磷酸、蟻酸、醋酸
[7]：GH3039/0-1149℃(2100℉)；耐高溫、抗氧化性能好
[8]：SiC/0-1600℃；耐高溫、抗氧化，易碎，用于鋁/銅/鹽浴爐
[9]：國產ZGCr28/0-1150℃；用于硫鐵礦制硫酸沸騰爐
[N]：特殊保護管材質和結構定制產品
⑦測溫元件形式
[0]：國產裝配式熱電偶絲/標配Φ2.0mm，Φ2.5mm，Φ3.2mm，視保護管管徑而定
[1]：國產304保護管Φ6mm鎧裝熱電偶芯
[2]：美標316L保護管Φ6mm鎧裝熱電偶芯
[3]：國產0Cr25Ni20保護管Φ6mm鎧裝熱電偶芯
[7]：國產GH3039保護管Φ6mm鎧裝熱電偶芯
[8]：德國JUMO原裝Inconcl鎳基合金外護管鎧裝熱電偶芯
[9]：德國JUMO原裝3.0偶絲/超長使用壽命
⑧熱電偶總長mm
[***]：***/注1
⑨插入長度mm
[***]：***/注1
⑩熱電偶精度等級
[2]：II級精度/國內熱電偶生產廠常規供貨
[1]：I級精度 /協議供貨
?固定法蘭和非標準螺紋安裝補充說明
[螺紋要求]：螺紋尺寸及材質要求/見注1
[法蘭要求]：法蘭規格尺寸及法蘭材質要求/見注2
注1：WR□□-13□□□和WR□□-33□□□型裝配式熱電偶選型時僅需要確認總長L(總長等于插深)即可；WR□□-2□□□□和WR□□-4□□□□型裝配熱電偶選型時必須同總長和插深，通常約定：總長=插深長度+150mm
注2：裝配式熱電偶如選用固定法蘭或非標準螺紋安裝方式，用戶訂貨時必須安裝現場配對法蘭要求提供熱電偶法蘭規格、法蘭材質或螺紋要求
選型舉例1：WRN-13000-1000/1300-2
K分度號裝配式熱電偶，無固定裝置，熱電偶直徑為Ф16mm，熱電偶外護管材質為1Cr18Ni9Ti，配置裝配式熱電偶芯W(wǎng)RN-010，接線盒為防水型，總長為1000mm，II級
選型舉例2：WRN-13200-1000/1000-2
K分度號裝配式熱電偶，無固定裝置，熱電偶外徑為Ф16mm，外護管材質為高鋁瓷管，內部裝裝配式熱電偶芯W(wǎng)RN-010接線盒為防水型，總長1000mm，II級
選型舉例3：WRN2-13190-2000/2000-1
K分度號德國絲材，雙支式，無固定裝置，外護管材質為99剛玉管，外徑為Ф25mm，接線盒為防水型，總長2000mm，I級精度
選型舉例4：WRN-33000-1000/1000-1
K分度號活動法蘭熱電偶，外徑為Ф16mm，外護管材質為1Cr18Ni9Ti，內部裝裝配式熱電偶芯W(wǎng)RN-010，接線盒為防水型，總長1000mm，II級
選型舉例5：WRN-43031-1000/850-2-DN80 PNI.6/1Cr18Ni9Ti
K分度號裝配DN80PN1.6固定法蘭熱電偶，法蘭材質1Cr18Ni9Ti,熱電偶直徑為Ф16mm，熱電偶保護管材質為316L，鎧裝熱電偶芯，熱電偶偶頭為防水接線盒，熱電偶總長1000mm，插深850mm，II級精度
選型舉例6：WRN-23000-300/150-2-M27×2
K分度號裝配熱電偶，M27×2螺紋安裝，外徑為Ф16mm，防水型偶頭，總長300mm，插深150mm，II級精度
選型舉例7：WRN-13100-1000/1000-2
K分度號裝配熱電偶，無固定裝置，外徑為Ф20mm，外護管材質為1Cr18Ni9Ti，內部裝裝配式熱電偶芯W(wǎng)RN-010，偶材直徑Ф3.2mm，接線盒為防水型，總長為1000mm，II級
選型舉例8：WRP-13020-1000/1000-2
S型熱電偶，無固定裝置，外徑為Ф16mm，外護管材質為高鋁瓷管，內部裝裝配式熱電偶芯W(wǎng)RP-010，鉑銠絲直徑Ф0.5mm，接線盒為防水型，總長1000mm，II級精度
選型舉例9：WRP-13010-1000/1000-2
S型熱電偶，無固定裝置，外徑為Ф16mm，外護管材質為單層99剛玉瓷管，內部裝裝配式熱電偶芯W(wǎng)RP-010，鉑銠絲直徑Ф0.5mm，接線盒為防水型，總長1000mm，II級
選型舉例10：WRP-13110-1000/1000-2
S型裝配式熱電偶，無固定裝置，外徑為Ф25mm，外護管材質為雙層99剛玉瓷管，內部裝裝配式熱電偶芯W(wǎng)RP-010，鉑銠絲直徑Ф0.5mm，接線盒為防水型，總長為1000mm，II級
選型舉例11：WRN-23020-1150/1000-2-M27×2
K分度號裝配式熱電偶，無固定裝置，外徑為Ф16mm，熱電偶接線盒為防水型，裝配式熱電偶外護管材質為高鋁瓷管， 總長1150mm，插深1000mm，II級
裝配式熱電偶的安裝固定方式

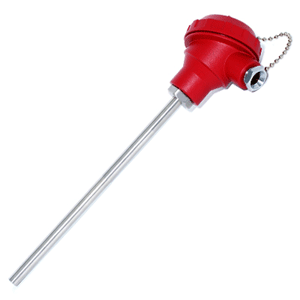

1、無固定裝置熱電偶

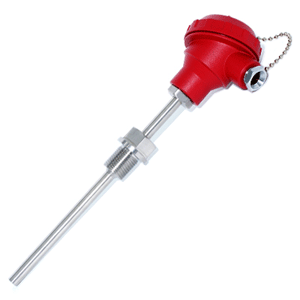

2、螺紋安裝熱電偶

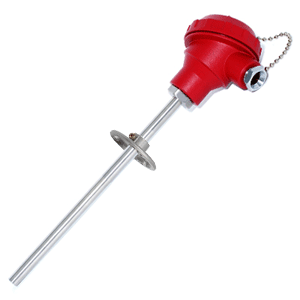

3、活動法蘭熱電偶

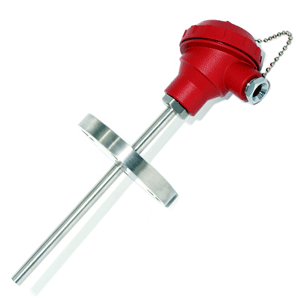

4、固定法蘭安裝熱電偶
5、角型熱電偶
6、錐形螺紋熱電偶

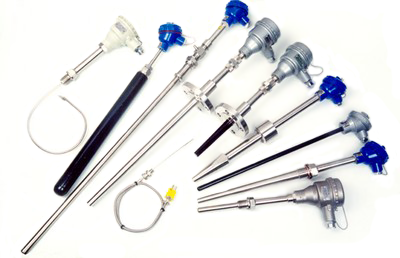

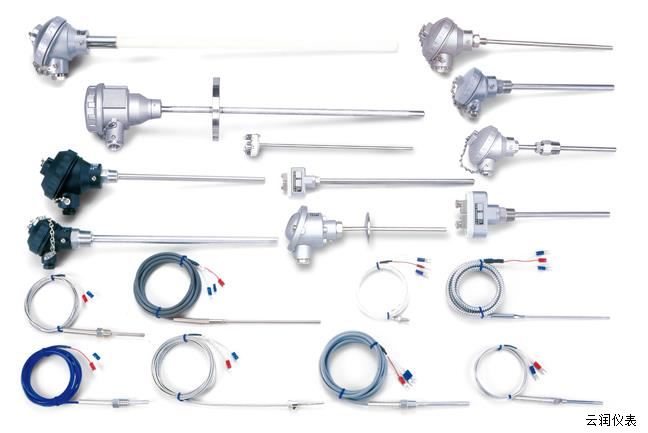

各種結構形式的常用熱電偶實物彩圖
影響熱電偶穩定性的主要因素
1、熱電極在使用中氧化，特別是某些元素在使用中選擇性的氧化和揮發
3、熱電極在高溫下晶粒長大
4、熱電極的沾污和腐蝕
