ET200SP和S7-1200以太網連接的步驟

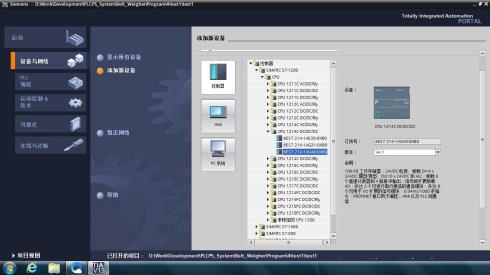

1、先插一個新設備，昌暉儀表工程師選CPU1214C，版本V4.1，如下圖：

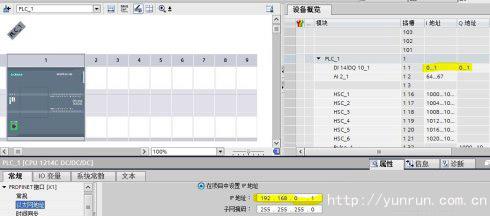

添加正確的地址，包括IP地址，IP地址是自動分配的，可以自行修改，如下圖：

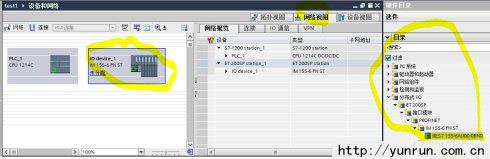

2、在網絡視圖中再添加分布式IO，隨便選一個，筆者選個PN口的，如下圖：

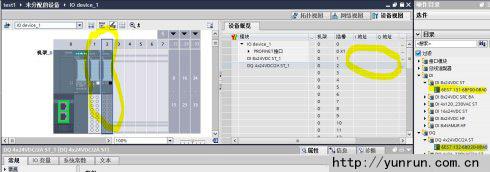

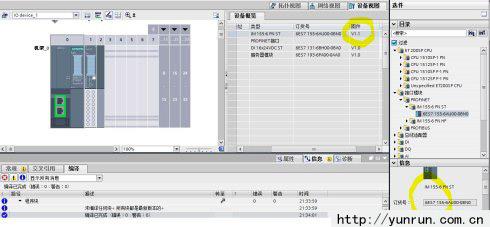

3、進入設備視圖，給這個接口模塊后邊隨便加兩個信號模板，注意沒分配地址，如下圖：

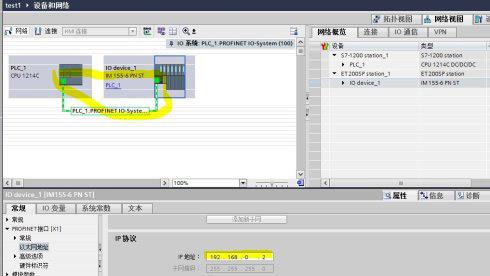

4、在網絡視圖中用鼠標把網口連起來，自動給這個接口模塊分配了同網段IP地址，可以改成別的，但要保證和那個CPU1214C控制器在同一網段就可以，如下圖：

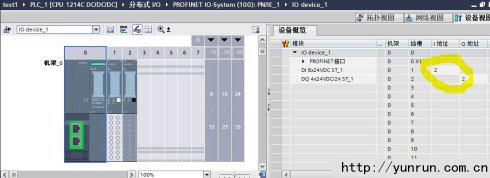

5、到設備視圖中看一下，自動分配了地址，就可以用了，用這個地址編程序去吧，如下圖：
注意：那倆網口有路由器的功能，絕對牛逼。

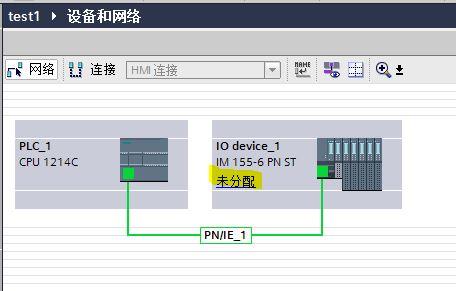

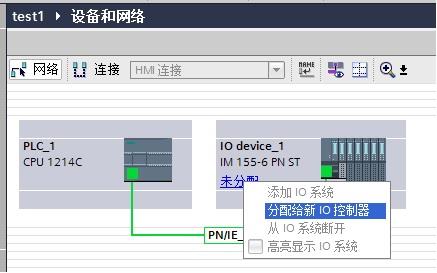

有的時候，沒分配地址，那是你操作的問題，鼠標右鍵，未分配，如下圖：

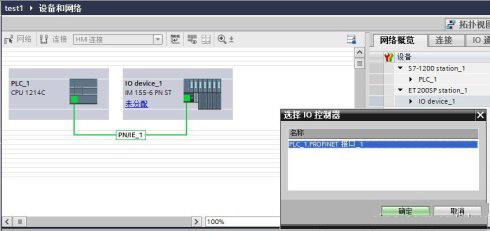

7、選分配給新IO控制器，就把這個分布式IO許配給CPU1214C了，就有地址了，就可以干活了，如下圖：
再點“確定”保存，干活吧，如下圖：
另外還要注意一下內容：
