引自HG/T20508-2014控制室設計規范、HG/T20509-2014儀表供電設計規范
儀表機柜的編號按照以下方式編號：AAAAA-XXX-YYY-MMMS，其中：
①AAAAA表示機柜所在機柜室、控制室的主項編號；

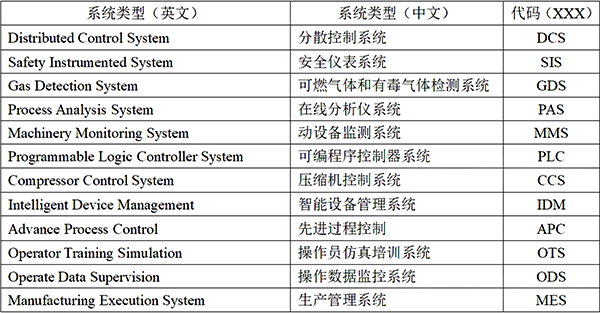

②XXX表示控制系統類型；

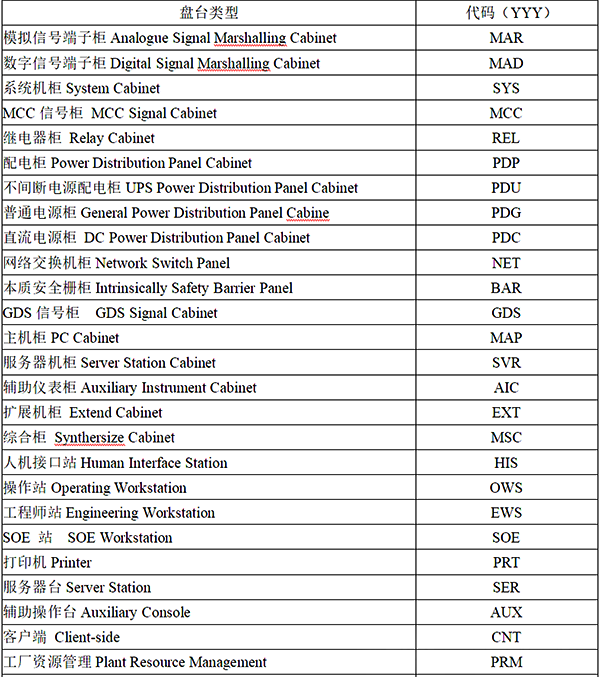

③YYY表示機柜類型及盤臺類型；
④MMM表示序列碼，從001開始；
⑤各設備序列碼是唯一的S表示機柜面方向，F(xiàn)為正面，R為背面。
通過上述的學習，最后給各位小伙伴揭曉答案：“11521-DCS-SYS-001F”代表的是，中央控制室內DCS系統001號系統柜的正面。
