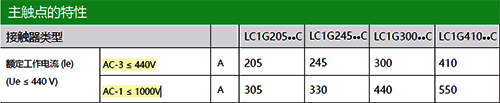

同一款接觸器的額定電流依據使用類別不同，既有AC-1額定電流，也有AC-3額定電流，如圖1。



圖1 Tesys G接觸器的額定電流

例如LC1G205接觸器(圖2)，其AC-3額定電流為205A，AC-1額定電流為305A，很明顯，同一款接觸器的AC-1額定電流比AC-3大。



圖2 LC1G205KUEC接觸器

在GB/T14048.4接觸器標準中，AC-3使用類別對應籠式電動機的起動、運行中分?jǐn)唷⒖赡娴裙r，所以對于直接起動的電動機，接觸器選型一般按AC-3電流選型；AC-1使用類別對應無感或微感負載，典型負載就是電加熱，阻性負載上電階段無沖擊電流，見圖3。



圖3 接觸器的使用類別(部分)

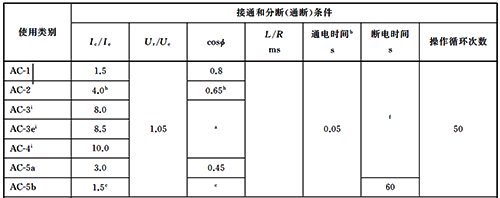

接觸器通斷測試時，如果宣稱AC-3額定電流，那么試驗時需要接通和分?jǐn)?倍額定電流，如果宣稱的是AC-1額定電流，那么需要接通和分?jǐn)?.5倍額定電流，見圖4。可以看出AC-3測試時的工況會比AC-1嚴酷，所以同一款接觸器的AC-3額定電流一般會比AC-1低。



圖4 接觸器的通斷測試要求

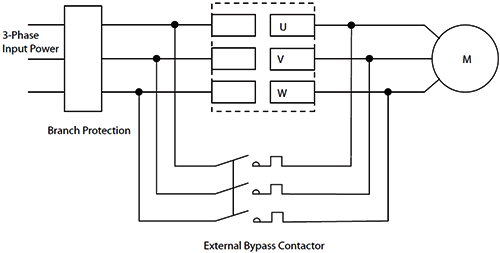

電動機軟啟回路中，接觸器通常作為旁路，軟啟動器將電動機起動完畢后，再切換至旁路接觸器回路，這樣有助于降低軟啟動的發熱，提高其使用壽命；停機時，由旁路接觸器切換至軟啟動器，由軟啟動器實現電動機“軟停”，見圖6。



圖6 電動機軟啟回路

旁路接觸器無論是在電動機起動過程中還是停止過程中，始終都是在電動機正常運行時切斷電流，不是像直接起動那樣接通電動機起動電流、分?jǐn)囝~定電流，而是與AC-1使用類別的通斷測試工況一樣，所以旁路接觸器按AC-1電流選型可以滿足使用。

比如某380V電動機的功率為160kW，額定電流約為280A，如果采用直接起動方式，我們選擇LC1G330接觸器，其AC-3額定電流330A，可以滿足使用；但如果是軟啟動旁路接觸器，按AC-1額定電流選擇LC1G205接觸器，其AC-1額定電流為305A，同樣可以滿足使用。

但是，如果旁路接觸器在運行過程有可能因?yàn)殡妱?dòng)機堵轉或阻塞導致熱繼電器動作，那么此時接觸器需要分?jǐn)喽罗D(zhuǎn)電流，這種工況下的旁路接觸器建議按AC-3額定電流選型。

比如采石場等場合，輸送帶或料斗中的石料卡滯導致電動機堵轉，此時熱繼電器動作，旁路接觸器需要分?jǐn)喽罗D(zhuǎn)電流。

如果是風機、水泵、壓縮機等負載，其在運行中發生堵轉的可能性比較低，可以按AC-1使用類別選擇接觸器。

在GB/T14048.4附錄I中，當接觸器與半導體控制器、起動器或驅動器一起使用時，接觸器不用于接通或分?jǐn)嘞到y(tǒng)規定電壓下的電動機負載電流，而是用于承載控制器電源側或負載側的電動機電流，半導體控制器關斷狀態下在控制器與電源或負載之間形成電氣斷開，當滿足上述條件時，可根據AC-1使用類別選擇接觸器。

綜上所述，雖然負載都是電動機，起動方式不一樣會影響接觸器額定電流的選型：
1、電動機直接起動，需要按AC-3使用類別選擇接觸器的額定電流；
2、軟啟動方式，由于旁路接觸器不直接啟停電機，對于運行中無堵轉可能性的工況，可以按AC-1使用類別選擇接觸器額定電流；
2、對于特殊工況，如果軟啟旁路接觸器在運行過程中有可能會分?jǐn)嚯妱?dòng)機堵轉電流，建議按AC-3使用類別選擇接觸器額定電流；

留一個話題：變頻器進線接觸器，按什么使用類別選擇其額定電流？

參考資料
1、羅克韋爾 When to use a Soft Starter or an AC Variable Frequency Drive；
2、羅克韋爾 Soft Starter Bypass Technology in SmartMotor Controllers；

作者：賓昭平
