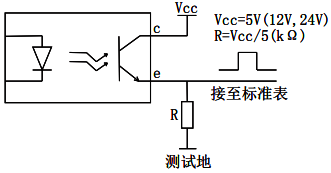

昌暉YR-GFER系列電能質量分析儀電能脈沖輸出采用光耦集電極開路方式實現電能的遠傳，遠程的計算機終端、PLC或開關量采集模塊采集電能質量分析儀的脈沖總數來實現電能累積計量。
注意事項
1、建議用戶在外接CT、PT時，在YR-GFER電能質量分析儀和CT、PT之間采用接線端子排連接，以方便儀表的拆卸。
2、當電流信號以CT方式接入時，請注意CT同名端。
3、用戶需根據所采用的PT不同選擇額定電流合適的保險絲。
4、為保證測量數據的準確度，必須正確接入電壓、電流測試信號。當被測試電壓小于電能質量分析儀電壓量程，可以直接接入；否則，必須經電壓互感器PT接入。當被測試電流小于電能質量分析儀電流量程，可以直接接入；否則，必須經電流互感器CT接入。
5、接線時確保輸入電流與電壓相序一致，否則會出現顯示數值與符號錯誤，同時確保電流進出線連接正確(打*號端子接進線)。
6、接入互感器的精度能夠影響電能質量分析儀測試數據的準確度。互感器次級輸出應連接較粗、較短的低阻抗導線，建議2.5mm2，減少干擾影響。互感器可能產生信號角差的偏移，對測試數據的準確度有影響。
