1、PN與MPa的區別
①定義不同：
◆PN的定義

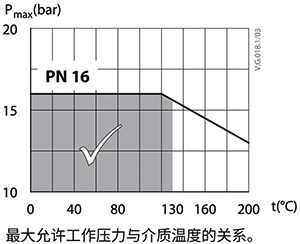

PN是“Nominal Pressure”的縮寫，表示公稱壓力， 是一種標準化的標稱值，不是實際測量的壓力，而是一種便于分類和標識的參考值。注：PN是基于標準溫度(一般為20°C)和標準材料(如鋼材)的耐壓能力定義的。在設計和使用中，PN不僅反映耐壓，還綜合考慮了材料強度和溫度影響等。例如某閥門工程壓力PN16，運行溫度超過130℃時，承壓<1.6MPa。
◆MPa的定義
MPa是“Megapascal”的縮寫，表示壓力單位“兆帕”(1MPa=10?Pa)，是一種實際壓力值，描述單位面積上施加的真實力。
②用途不同：
◆PN的用途
主要用于管道和配件(如法蘭、閥門)的壓力分級和匹配，多用于歐洲和亞洲地區(美標用Class來表示)。PN的單位是bar，1bar=0.1MPa。例如：PN10表示公稱壓力為10bar，即1.0MPa。
◆MPa的用途
常用于測量實際工作壓力，例如：管道內的流體壓力、泵或壓力設備輸出的壓力。MPa是一種國際通用的工程單位，直接表示物理量，與設備的實際運行狀態有關。

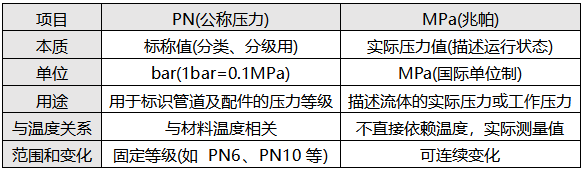

為了方便理解，做個表格對比PN和MPa的不同：
2、PN與MPa的關系
在實際應用中，PN和MPa是相互聯系的：
◆管道和配件的選型
當流體實際壓力(MPa)已知時，選擇合適的PN級別來保證安全。例如：一條管道的工作壓力為0.8MPa，選擇PN10(1MPa)的管道配件。
◆溫度對PN的影響
PN通常是在20°C時的標稱值，溫度升高時，材料的強度會下降，對應的實際耐壓值可能低于PN值。例如：PN40的法蘭，在200°C時的實際耐壓值可能只有2.5MPa左右(需查標準表)。
◆安全系數
在選用管道和設備時，通常會給PN值留一定的安全裕量。例如：實際工作壓力為1.2MPa，可以選擇PN16的配件。
簡單說，PN是人為定義的一個概念，是為了方便管道管件分級分類的，PN的單位是bar，多用于亞洲和歐洲的標準體系；而MPa就是一個描述實際壓力大小的單位。
