變頻器投運和變頻器調試昌暉儀表通常按照變頻器空載試運行、變頻器帶電機空載運行和帶負荷調試運行三個步驟來完成，下面昌暉儀表對這三個步驟詳細介紹。

1、先進行變頻器的空載試運行
首先檢查變頻器的所有接線是否正確無誤，變頻器的輸出端先不要接電動機，對變頻器先進行空載試驗。通電前認真閱讀變頻器用戶手冊，熟悉相關功能及設定、操作方法，在此基礎上通電。空載試運行目的有兩個：一是通過實際操作來熟悉鍵盤及有關的操作方法，如進行正、反轉、停止等操作，并觀測變頻器的動作、溫升是否正常。二是結合實物來熟悉相關功能的設定、操作方法，設定后可試試看基本功能的動作狀態及動作過程，如上升、下降時間設定等。在這基礎上再看外接端子的信號、控制動作是否正常，如順時針旋轉電位器或改變頻率給定電流時，變頻器的輸出頻率的改變是否與給定信號同時變化。

2、然后用變頻器帶電動機空載試運行
變頻器空載試運行正常后，可接上電動機進行空載試運行。在接電動機前，一定要確認電動機的各項技術指標是合格的。電動機不要帶負載。然后讓變頻器驅動電動機轉動，觀察是否正常，如電動機旋轉方向是否合乎要求。把頻率給定電位器逆時針旋至左端0Hz處，然后接通變頻器的正轉開關(FWD)，慢慢順時針旋轉電位器，使給定頻率逐漸增大，觀察電動機的轉動情況，在最大頻率的50%時，讓電動機轉動幾分鐘，并觀察下電壓、電流的數值，然后再讓變頻器的輸出頻率達到最大頻率，再讓電動機轉動幾分鐘。再把輸出頻率降下來，降到最大頻率的75%、25%處，讓電動機轉動一會，再把輸出頻率調高，然后斷開正轉開關(FWD)，看電動機是否按設定的減速時間停下來。這一過程基本不用進行參數設定，用變頻器出廠時的參數預設值可行了。

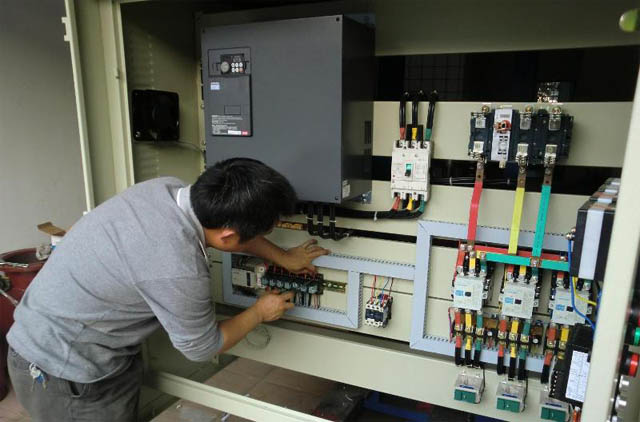

工程師在現場調試變頻器

3、最后進行帶負載的調試運行
通過以上兩步驟的試運行，就可以進行帶負載的投運工作了，也就是對設定的參數進行調整，使變頻器能按要求正常驅動電動機運行。在電動機帶負載的調試運行過程中要注意觀察電動機、機械有無異常響聲、有無振動現象。

其操作方法基本與第二步驟是一樣的，由于變頻器出廠時的參數預設值可能與使用現場的負載特性有差距，就要結合現場的實際對某些參數進行調整，即進行參數的設定和調試。調試中重點應觀察電動機帶負載啟動時，轉矩的設定、加、減速時間的設定是否與負載特性匹配。最直觀的就是看電動機在啟動、加速、減速過程中有沒有跳閘報警出現，否則應根據實際情況對相關參數再進行調整。

具體是把頻率給定電位器順時針旋至右端50Hz處，然后接通變頻器的正轉開關(FWD)，則電動機應該按設定的加速時間上升轉速至最大，在加速過程中如果過載、過流報警或跳閘，說明加速時間設定短了應適當加長加速時間。在最大頻率50%處，讓電動機轉動幾分鐘，并觀察電壓、電流的數值。然后關斷正轉開關，電動機應該按設定的減速時間下降轉速并停下來，在減速過程中如果過載、過壓報警或跳閘，說明減速時間設定過短應適當加長減速時間。然后再旋動頻率給定電位器，用其來加大、減小給定頻率，并觀察電動機能否平穩升速和減速，且不報警不跳閘。用電流信號作頻率給定的變頻器，其調試方法同上，只是把調電位器改為調電流大小而已。

在調試中，變頻器報警、跳閘是很平常的事情，對于初學者不要驚慌失措。報警、跳閘說明變頻器的保護動作功能正常，是由于調試時沒有把相關參數調至理想狀態，也就是說還沒有達到負載特性的要求，這時可通過變頻器的故障顯示信息，再結合用戶手冊來決定下一步的調試思路，直到取得滿意的調試效果。
