1、常用儀表墊片分類
儀表常用墊片依據材質通常分為以下三類：
①非金屬軟墊片?：這類墊片包括橡膠墊片、石棉橡膠墊片、非石棉纖維橡膠墊片、聚四氟乙烯墊片和聚四氟乙烯包覆墊片等。這些材料具有柔軟、耐腐蝕、價格便宜的特點，但耐溫和耐壓性能較差，適用于常溫和中溫的中、低壓容器或管道的法蘭密封。比如防腐管道法蘭通常選用聚四氟乙烯墊片。?
②金屬復合墊片?：包括金屬纏繞墊片、金屬沖齒板柔性石墨復合墊片、金屬包覆墊片、金屬波齒復合墊片和金屬齒型復合墊片等。這些墊片結合了金屬材料的高強度和回彈性，適用于高壓高溫環境。比如蒸汽管道法蘭就選用金屬纏繞墊片。
③金屬墊片?：如紫銅墊片、不銹鋼墊片等，適用于高溫高壓以及載荷循環頻繁的苛刻操作條件。金屬墊片在密封性、耐腐蝕性和機械強度方面表現優異，是密封墊片的首選材料。比如熱電偶、熱電阻和雙金屬溫度計就選用紫銅墊片。
2、不同條件下儀表墊片性能差異
儀表墊片在不同溫度和壓力條件下的性能表現因材料的不同而有所差異。以下是幾種常見墊片材料在不同條件下的性能表現：
①石棉紙板或鋁片?：適用于低于80℃及2MPa壓力的場合，具有較好的密封性能，但不耐高溫和高壓。
②?退火紫銅墊片?：適用于高溫高壓環境，最高溫度可達800℃，壓力范圍為2.0MPa-42MPa。退火處理可以防止斷裂和縮孔，確保良好的密封性能。?

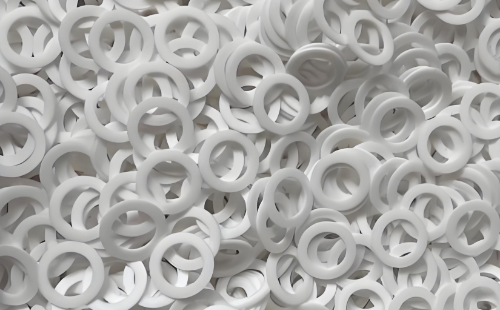

③四氟墊片?：適用于低溫環境(<150°C)，具有良好的耐腐蝕性和密封性能，但不耐高溫。
④石墨墊片?：適用于高溫環境(>150°C)，具有良好的耐高溫性能，但可能在高壓下密封性能下降。
⑤金屬纏繞墊片?：適用于有應力松弛、壓力和溫度波動的場合，具有較好的密封性能和耐腐蝕性。?
⑥高溫包覆墊片?：專為高溫設備設計，耐受溫度可達1000度以上，但存在氣密性差、內部石墨易燒失等問題。?
⑦304不銹鋼和316不銹鋼?：適用于中溫環境(不超過760℃)，具有良好的耐腐蝕性和抗蠕變性能，但成本較高。
⑧?尼龍墊片?：適用于溫度和壓力稍高的地方，具有較好的彈性和復原性，但不耐高溫和高壓。
