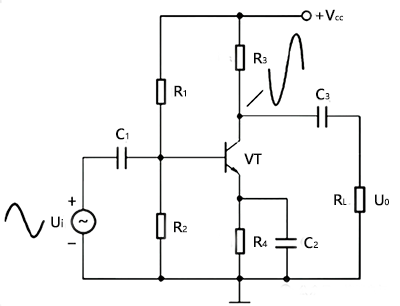

上圖可見，交流放大電路是在分壓偏置電路的基礎上實現(xiàn)的。C1、C3為耦合電容，之所以稱為耦合，是因為它可以實現(xiàn)電流信號的傳遞。
C1、C3容量較大，對交流阻礙很小，對直流阻礙很大，阻直通交。
C1將交流信號傳送到VT基極，C3將VT集電極輸出的交流信號傳送給負載RL。C1、C3除了傳送交流信號外，還起隔直作用。所以，VT基極直流無法通過輸入端，VT集電極直流無法通過C3到負載RL，也就濾掉了直流成分。
在交流放大電路中，有以下幾點需要注意。首先，三極管要在滿足直流工作條件后才具有放大能力，也就是說，要先經過靜態(tài)工作點的計算。
假如一個電路失去了放大能力，就需要考慮它的直流電路了，比如上圖中的R1或R3開路。
再者，輸入交流信號與輸出交流信號倒相。這點從圖中便可以看出。也就是說，當交流信號電壓正、負半周送到三極管基極，經三極管放大后，從集電極輸出放大的信號電壓，但輸出信號電壓與輸入信號電壓相位相反。
其實，也不難理解。當交流信號電壓Ui為正半周時，Ui極性為上正、下負，正電壓經C1送到VT的b極，與b極的直流電壓(Vcc經R1分壓提供)疊加，使b極電壓上升，VT的Ib增大，Ic也增大，通過R3的Ic增大，R3上的電壓UR3也增大(UR3=IcR3)，VT集電極電壓Uc下降(Uc=Vcc-UR3)。該下降的電壓即為放大輸出的信號電壓，但信號電壓被倒相180°，變成負半周信號電壓。
有了上面的交流放大電路作為基礎，才有了后面的共基、共射、共集三種放大電路。不難理解，仍然屬于在原有基礎上的拓展與創(chuàng)新。
