西門子電磁流量計的脈沖輸出分有源(變送器內部供電)輸出和無源(外部供電)輸出兩種方式：

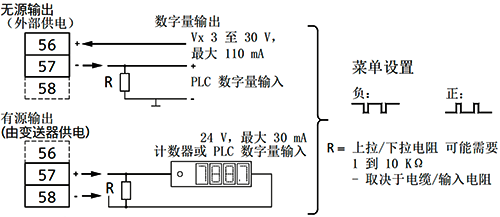

西門子電磁流量計的脈沖輸出接線
1、有源輸出接線：端子57和58，其中57為正端，58為負端，直接將57和58對應連接到脈沖接收裝置的正負端即可。
2、無源輸出接線：端子56和57，需要回路供電，一般情況下，24V電源的正端連接56，57連接脈沖接收裝置的正端，脈沖接收裝置的負端連接24V負端即可。
某些情況下，脈沖接收裝置內阻太小，需要在回路中串聯1kΩ至10kΩ的下拉電阻，此時接線變為24V電源的正端連接56，57通過下拉電阻連接24V電源的負端，然后將下拉電阻兩端的電壓連接到脈沖接收裝置。
