一、西門子定位器調試前準備工作
1、接汽源，再接電源，將電流給到4mA以上。
2、如定位器沒有調試過，這時顯示屏中應出現P進入組態，先按“+”再同時按“-”，反之相同，看閥門的最大點或最小點。
3、看最小點應在5-9之間，不對調定位器的黑色齒輪?？醋畲簏c(diǎn)應不超過95，調最小點盡量接近5。
4、用“+”、“-”鍵將閥門行程調到50%，調試前準備工作完成。
注意：如果定位器調試過必須清零，清零步驟為：按手鍵進入(新出的為50，最初的為55)，再按“+”5秒出現OCAY，再按手鍵5秒，出現C4抬手出現P，進入組態后調試步驟同以上2、3、4相同。



二、西門子定位器初始化的調校步驟
1、執行機構的自動初始化
注：自動初始化前一定要正確設定閥門的開關方向！否則初始化無法進行！

①正確移動執行機構，離開中心位置，開始初始化。
直行程選擇：；角行程選擇：，用“+”，“-”鍵切換；

②短按功能鍵，切換到第二參數并顯示：或，用“+”，“-”鍵切換；
注：這一參數必需與杠桿比率開關的設定值相匹配。

③用功能鍵切換到參數三，顯示如下：，如果你希望在初始化階段完成后，計算的整個沖程量用mm表示，這一步必須設置。為此，你需要在顯示屏上選擇與刻度桿上驅動釘設定值相同的值。

④用功能鍵切換參數四，顯示如下：

⑤下按“+”鍵超過 5 秒，初始化開始并顯示：，初始化進行時，“RUN1”至“RUN5”一個接一個出現于顯示屏下行。
注：初始化過程依據執行機構，可持續15分鐘。

有下列顯示時，初始化完成。

在你短促下壓功能鍵后，出現顯示：，通過下按功能鍵超過5秒，退出組態方式。約5秒后，軟鍵顯示將出現。松開功能鍵后，裝置將在Manual方式，按功能鍵將方式切換為AUTO，此時可以遠控操作。

2、執行器手動初始化
利用這一功能，不需硬性驅動執行機構到終點位置即可進行初始化。桿的開始和終止位置可手工設定。初始化剩下的步驟（控制參數最佳化）如同自動初始化一樣自動進行。

直行程執行機構手動初始化的順序步驟。

①對直行程執行機構實行初始化。通過手工驅動保證覆蓋全部沖程，即顯示電位計設定處于P5.0 和P95.0的允許范圍中間

②下按功能鍵5秒以上，你將進入組態方式。
直行程選擇：；角行程選擇：，用“+”，“-”鍵切換；
③短按功能鍵，切換到第二參數并：或，用“+”，“-”鍵切換。
注：這一值必需與傳送速率選擇器的設定相對應。(33°或90°)

④用功能鍵切換到參數三，顯示如下：，如果你希望初始化過程結束時，測定的全沖程用mm 表示，你需要在顯示器中選擇與驅動銷釘在桿刻度上設定的值相同，或?qū)橘|(zhì)調整來說下一個更高的值。

⑤通過下按功能，選擇參數五并顯示：

⑥1)先按住“-”再同時按住“+”鍵，快關閥門(顯示在6.5左右)，否則調節黑色旋鈕調節，使其在范圍內。
注：如果按此操作顯示的數是減小的，請先調整執行器的開關方向；

2)然后先按住“+”再同時按住“-”鍵，快開閥門。開展后觀察顯示應在95以內，否則調節黑色旋鈕，使其在正常范圍內，然后下按功能鍵確認；

3)先按住“-”再同時按住“+”鍵快關閥門，顯示應在5到9之間，然后按下功能鍵確認；

4)初始化自動開始。

5)初始化的停止是自動出現的。RUN1到RUN5順序出現在顯示屏的下行。當初始化已全部完成時，出現如下顯示：，按功能鍵超過5秒，離開桿組態方式。接近5秒后，軟鍵顯示將出現。松開功能鍵后，裝置將在Manual方式，按功能鍵將方式切換為AUTO，此時可以遠控操作。
注：改變調整門的開關方向，需要調整定位器的7和38項，兩項同時用“+”、“-”鍵更改，兩項的設置必須要相同。

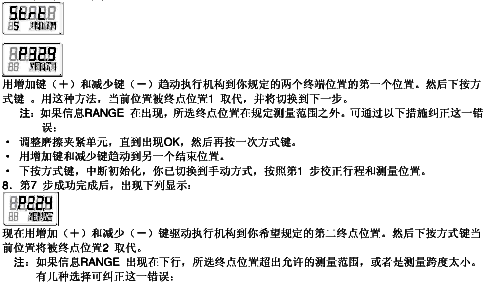

手動初始化時，出現圖片時，下按“+”鍵5秒以上，開始初始化顯示，
