某公司操作工向崗位人員反映GE公司超聲波流量計顯示流量為零，生產無法正確參考。

故障現象

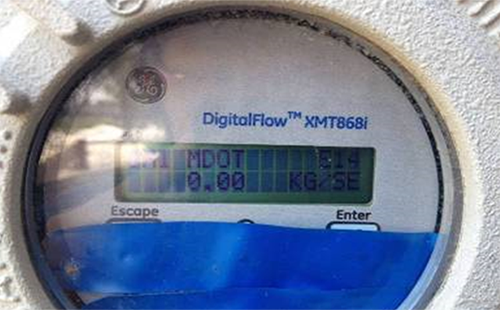

儀表工到現場查看GE超聲波流量計，從現場表頭的顯示屏觀察，如圖1所示，儀表報故障代碼“E14”，而流量顯示為0.00KG/SE。



故障分析及處理
查閱相關資料，儀表為GE公司生產的XMT868I液體超聲波流量計，查看相應的說明，找到對應的故障代碼E14，其具體的故障信息如下：

◆E14：Totals Overflow(累積量溢出)
◆Problem：The totalizers are unable to keep up with the total accumulated flow signals;（故障：累計器無法與累計流量信號保持同步）
◆Cause：The programmed units/pulse value is too small；(程序設定的單位/脈沖值太小)
◆Action：Select a larger number of units/pulse value；(選擇一個更大數值的單位/脈沖值)

從以上信息中可以初步判斷出GE公司超聲波流量計的故障原因是累積量溢出，需要重新設置，再次觀察該儀表的累積量，發現已經達到了有效數字的上限，于是對GE公司XMT868I液體超聲波流量計采取累積量復位的方法，具體步驟如下：

1、按下[Escope]、[Enter]、[Escope]
2、在Keypad Program菜單下，按方向鍵滾動至Reset菜單，并按[Enter]
3、按方向鍵滾動至Yes，并按下[Enter]
4、長時間按下[Escope]，退回到主界面

以上4步即可完成對GE超聲波流量計累積量的置零。

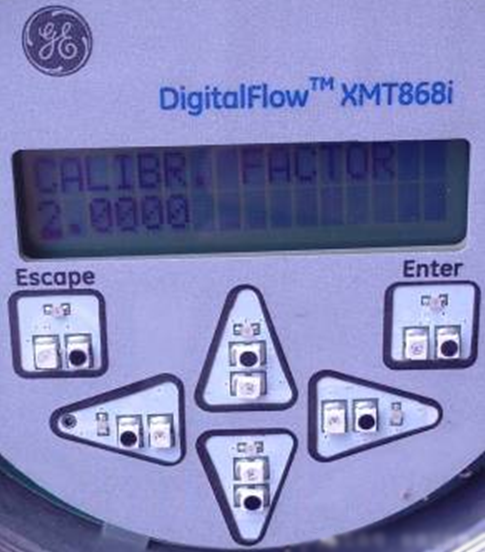

完成以上4步，流量計恢復了正常運行，但是發現超聲波流量計指示值較正常值大一倍，約為4600t/h，查看相關參數，發現參數Calibration Factor(校正因子)被設置成了2，正常情況應該為1，該參數一般用于小范圍的校準，具體步驟如下：



1、按下[Escope]、[Enter]、[Escope]
2、在Keypad Program菜單下，按方向鍵滾動至Channel Program菜單，并按[Enter]
3、選擇PIPE并按[Enter]
4、滾動至CALIBR. FACTOR，通過方向鍵將該參數由2改為1，并按下[Enter]
5、長時間按下[Escope]，退回到主界面

完成上述步驟，再觀察超聲波流量計顯示值，已恢復正常。
