說起PROFIBUS，大家耳熟能詳都知道有PROFIBUS-DP用于主從通信；PROFIBUS-PA用于PA儀表的通信；PROFIBUS-FMS用于主站間的通信。但是又有多少工程師使用過PROFIBUS-FMS通信呢？

那我們先了解一下PROFIBUS-FMS通信服務是怎么實現的。FMS是采用主從方式，主站通過“讀”、“寫”指令與從站進行數據交換，由于各廠家地址區定義的差異性，例如西門子有DB、M、I、Q等地址區，但是別人家不一定是這樣呀，那就采用符號名的方式，給PLC變量命名一個符號名稱，或者采用INDEX方式，給變量一個編號，例如101、102等。S7-300/400被讀寫的變量需要在符號表中一一定義。

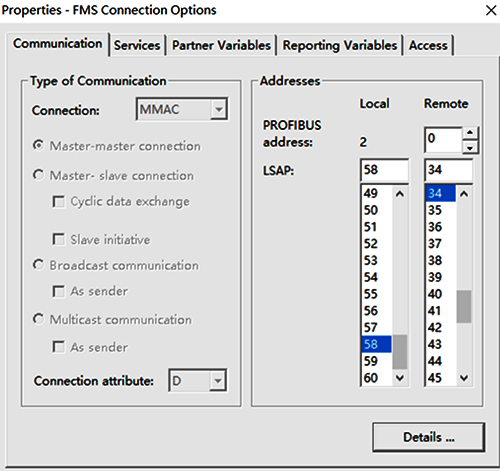

然后還需要建立FMS連接。



通信雙方的屬性必須相匹配。最后調用讀寫指令進行數據交換。

使用PROFIBUS_FMS通信想法是好的，但是參數設置過于繁瑣，也缺少合適的說明文檔和示例程序，最終導致使用者甚少，就連西門子站點間的通信都使用FDL和S7連接而非FMS連接。與第三方設備的通信使用TCP替代了。

那么使用符號名方式進行通信是不是不好呢？答案肯定是不對的。

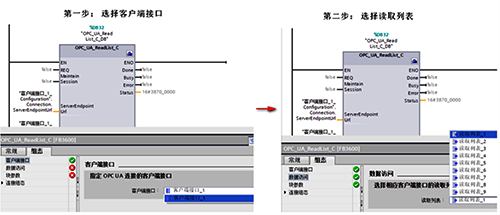

例如OPC UA就是使用符號名方式進行通信，設置參數也比FMS多，但是在通信的組態和編程階段大量使用了對話窗口和向?qū)Чδ埽瑫r(shí)配有詳細的說明文檔和示例程序，做起來反而更容易上手。所以說好的想法也需要簡單的實現方式，這樣才能滿足大家的需求！

作者：崔堅
