1、什么是串模干擾？
串模干擾是指由于種種原因，在儀表輸入端之間出現的干擾。也就是疊加于被測信號上的交流干擾電壓。這種干擾又稱為“橫向干擾”和“端間干擾”。

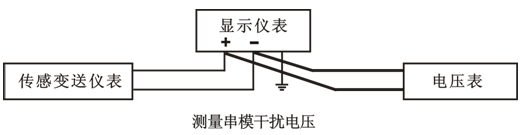

測量串模干擾電壓，以往推薦用電子管電壓表，在現場可使用有交流毫伏擋的數字萬用表進行測量。如上圖所示，把電壓表跨接在儀表輸入的正、負端之間測量，通常串模干擾電壓大多在幾毫伏到幾十毫伏范圍內。
2、什么是共模干擾？
共模干擾是指干擾電壓出現在儀表任一輸入端(正端或負端)對地之間的交流信號，這種干擾又稱為“對地干擾”和“縱向干擾”。

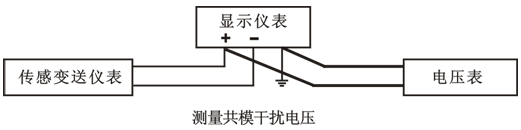

測量共模干擾電壓，可以用高阻電壓表測量，也可使用數字萬用表的交流電壓擋進行測量。如上圖所示，先把電壓表接在儀表輸入的正端與地之間測量，然后再把電壓表接在儀表輸入的負端與地之間測量，通常共模干擾電壓大多在幾伏到幾十伏范圍之內。
3、串模干擾和共模干擾的來源及克服串模干擾和共模干擾的措施
在現場要克服和消除串模干擾及共模干擾，首先要搞清楚干擾的來源，才有可能采取措施來克服干擾。
串模干擾的來源：大功率變壓器、交流電動機、變頻器等都有較強的交變磁場，如果儀表測量及控制的連接導線通過交變磁場，就會受到這些交變磁場的作用，在儀表的輸入回路中感應出交流電壓，而成為干擾信號。
在現場為了克服串模干擾對儀表、控制系統的影響，可采取以下措施，如熱電偶、分析儀表的信號線要運離強電磁場，不要離動力線太近；不要把儀表信號線、控制信號線與動力線平行放在同一個橋架托盤內，或穿在同一根穿線管內必要時信號線應使用屏蔽電線或屏蔽電纜，線的屏蔽層要采取一端接地的方式；在儀表輸入端加濾波電路；對于智能儀表要根據現場情況設置數字濾波常數必要時再增加濾波電路的級數。
共模干擾的來源：高壓電場的干擾；測量電爐溫度時引入的干擾，如在高溫下，電加爐的電源通過耐火磚、熱電偶的瓷保護套管泄漏到熱電偶上，使熱電偶與地之間產生干擾電壓；由于地電位不同而引入的干擾；還有氨合成塔用電加熱器升溫時也會對熱電偶造成干擾。其干擾源大多是交流電壓也有可能是直流電壓。
在現場為了克服共模干擾對儀表、控制系統的影響，所以可采取以下措施，把測量熱電偶浮空；儀表放大器也采取浮空；如果測量對象允許則不要用露端式熱電偶以避免熱電極接地；熱電偶保護套管要可靠接地；使用屏蔽線時采用等電位屏蔽方式；在信號線上加裝旁路電容器。
