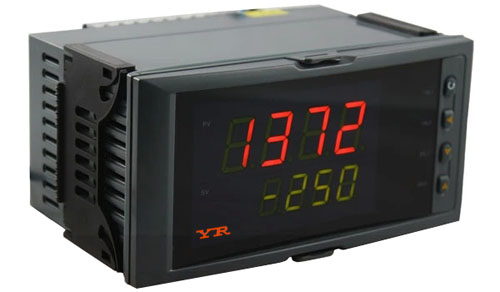

昌暉YR-GF系列0.2%精度數字顯示控制儀
萬能輸入數字顯示儀表最大的特點是能接收多種類型的輸入信號，一臺數字顯示儀表要輸入多種不同種類的傳感器信號和標準信號，首先遇到的問題就是，各種信號的最大量程對應的電量相差很大，如K型熱電偶0-1200℃對應的熱電勢是0-48.838mV；S型熱電偶0-1600℃對應的熱電勢是0-16.777mV。可見儀表的輸入信號有大有小，所以對放大器的放大倍數要求是不同的。常規做法只能采用多個放大器。而萬能輸入數字顯示儀表為了降低成本和減少儀表體積，使用了可編程增益放大器，以滿足各種類型輸入信號要求不同的放大倍數。
對于數字顯示儀表輸入信號的放大，大多選用高精度低漂移低功耗的運算放大器。但由于數字顯示儀表輸入的量程信號有大有小，放大倍數也就不相同，這時就用可編程增益放大器對各輸入信號以適當?shù)脑鲆孢M(jìn)行放大。只需把運放的輸出適當與A/D轉換器的輸入電平匹配就行了。因此，對于工業生產中常見的輸入信號類型，只要準備幾種量程，就可以適應各種輸入信號類型，儀表就成為萬能輸入了。

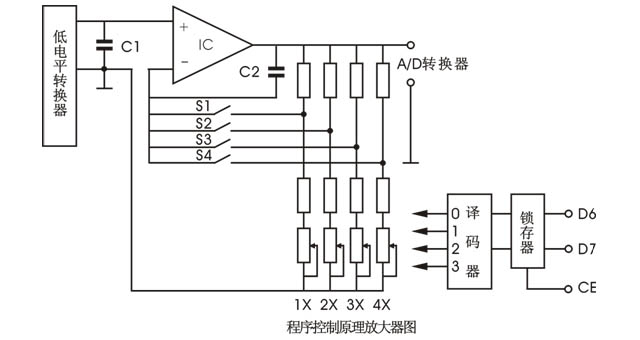

程序控制放大器由電子模擬開關和集成運算放大器構成。電子器件的種類繁多，所以各型數字顯示儀表的電路結構、使用器件是不同的，但其基本原理是相似的，原理如圖所示。
從圖中可見，針對大小不同的輸入信號，為解決放大倍數不相同這一情況，通過模擬開關S1-S4的選擇，使電路中的電阻進行不同的組合，來調整放大電路中兩個電阻的比值，用不同量程時的電阻比例來決定程控放大器的増益。開關S1接通時假設放大器有50倍的增益，則開關S4接通時放大器將有400倍的增益，就可以用單個運放來完成大小不同輸入信號的放大。即不管輸入儀表的是什么量程的信號，經過程控放大器處理，就變成了與A/D轉換器相匹配的電平信號了。這樣一臺數字顯示儀就可以接收多種類型的信號輸入了。圖中的S開關是電子模擬開關，應用較多的有CD4050系列，可以把該系列元件理解為就是在程序控制下動作的開關，如：CD4051是單八路模擬開關，相當于一個單刀八擲開關；CD4053是三組二路模擬開關，相當于三組單刀雙擲開關。其動作狀態與譯碼器的輸入有關；也就是說，儀表的輸入信號，是由S電子模擬開關切換進行傳輸?shù)模琒的切換動作與所選輸入信號類型，則取決于微處理器的控制信號，如何萬能輸入信號切換則與組態值有關。
由于所要接收的信號類型較多，萬能輸入數字顯示儀表的輸入信號端子，除小外型的(如48×48mm)只設計有幾個輸入端子外。其他的儀表大多設計有4個以上輸入端子。因?yàn)闊犭娮栊枰捎萌€制的接線法，毫伏和直流電壓信號的輸入端子大多是分開使用的，對于線性電流信號的輸入，大多是采取外接分流電阻將其轉換為電壓信號的方式，如4-20mA的電流信號，可用250Ω或500Ω電阻將其變?yōu)?-5V或0.2-1V的電壓信號輸入。
萬能輸入數字顯示儀表信號的低電平轉換工程控放大器的增益切換都是通過儀表組態設置的。數字顯示儀表的所有測量處理過程都是在MCU的控制下進行的，其與軟件程序緊密相關，沒有組態設置數字顯示儀表就無法工作。因此，數字顯示儀能實現萬能輸入，是軟件和硬件技術相互配合的結果。
