威圖等機柜公司也有計算軟件，輸入相關參數就可以得出內部溫升情況。
根據EN50298和IEC60890，對于常見的電氣應用，通?？梢越邮?0K的溫升。如果上升超過50K，則應安裝報警器外殼或通風裝置。
開關柜體積越大或IP防護等級越高，溫升越大。外殼內的絕對溫度(以°C為單位)是環境溫度(以℃為單位)和溫升(以K為單位)的總和。根據標準，絕對溫度最高為80°C。根據外殼尺寸的不同，安裝在外殼內部的電氣部件的功率損耗引起的溫度也會有所不同。
如何使用矩陣
首先根據外殼的位置和尺寸選擇合適的矩陣。
其次，計算安裝的所有電氣部件和母線的有效功率損耗，單位為瓦特(左列)。將總有效功率損耗增加10-20%，以補償較小的布線和連接器。
第三，在矩陣中讀取由于熱功率耗散而預期的溫度上升。
下表概述了幾種外殼類型的散熱值。取決于它們的安裝方式。外殼頂部和中間位置的溫升總是給定的。

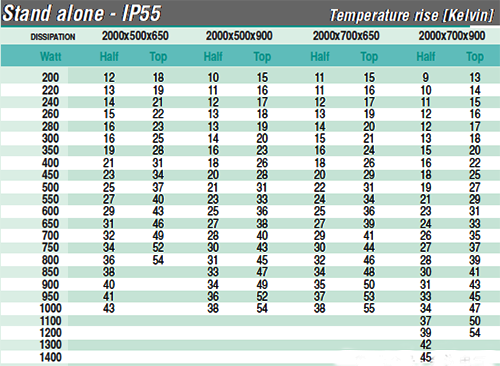

如單獨放置，防護等級IP55，不同外殼尺寸，箱體高度中部、頂部的溫升(K)，如柜內發熱量500W，對于500×650×2000mm柜體，高度中間溫升為25K，頂部空氣溫度為37K，對于700×900×2000mm柜體，溫升則為19K和27K。
開關柜的溫升，一般來說，對于開關柜的溫升，通常通過計算發熱量，通過CFD等軟件模擬氣流運動，熱量分布情況，從而得出母線的模擬溫升，不同節點有不同發熱量，周邊氣流情況也不同，因此情況比較復雜。
開關柜核心元件的發熱量較大，如斷路器隔室，斷路器內部滅弧室動靜觸頭、支撐座與滅弧室，支撐座與觸臂，下部軟連接到端頭，端頭到觸臂，整個回路動靜連接、固定連接很多，采用固封極柱，熱量更是高度集中，難以釋放。
不論是低壓柜還是中壓柜，開關柜溫升試驗最難以通過的點就是觸頭部分或其連接，如低壓柜與斷路器/塑殼開關等的連接排，插頭等部位，溫升難以滿足標準要求。
實際應用中，開關柜出現故障的點也多數是這些連接點燒毀。因此在總體上參照IEC60890標準估算開關柜柜體可以釋放的總功率，細節還需要根據節點發熱及周邊散熱情況，就地降低高溫點溫升，實現平衡。
根據節點發熱，連接點截面積、數量計算電阻及發熱功率，同時根據散熱周長、布置情況對節點散熱計算，根據發熱散熱平衡，實時計算溫升。
作者：滄海笑
