串口常見的有RS232、RS485和RS422，昌暉儀表從硬件管腳接口定義、工作方式、通信方式、邏輯特性和抗干擾性、傳輸距離和傳輸速率五個方面分享RS232、RS485和RS422的區別。

串口通信(Serial Communication)是指通過串口進行數據傳輸的一種通信方式，通過數據信號線、地線等，按位進行傳輸數據。串口常見的有RS232、RS485和RS422，需要注意：串口只是接口標準，它規定了接口的電氣標準，不是通訊協議，它并沒有規定接口插件電纜以及使用的協議。

串口通信具有傳輸距離遠、成本低、穩定可靠等優點，廣泛應用于工業控制、自動化設備、儀器儀表、計算機外圍設備等一些低速數據傳輸的場合和領域。很多工程師在日常工作中也一定接觸過RS232、RS485和RS422，那么您知道它們有哪些區別嗎？

1、硬件管腳接口定義不同

RS422


RS485


RS422

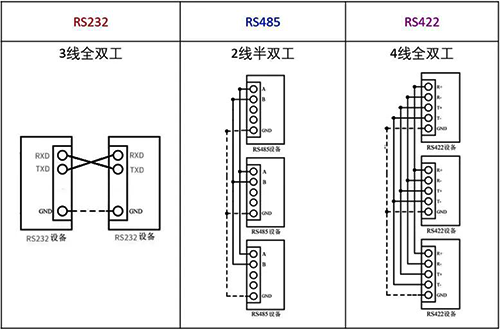

2、工作方式不同
串口通信早期就定義了一套標準的串口規約，DB9(9個引腳)就是典型的標準接口。由于串口通信是異步的，所以可以在僅僅使用兩根線的情況下就能實現數據的傳輸。

典型工作方式，RS232：3線全雙工；RS485：2線半雙工；RS422：4線全雙工。



半雙工模式(Half Duplex)使用同一根傳輸線，既可以發送數據又可以接收數據，但不能同時進行發送和接收。數據傳輸允許數據在兩個方向上傳輸，但是在任何時刻只能由其中的一方發送數據，另一方接收數據。半雙工通信中每端需有一個收發切換電子開關，通過切換來決定數據向哪個方向傳輸。因為有切換會產生時間延遲，所以信息傳輸效率低些。

全雙工模式(Full Duplex)允許數據同時在兩個方向上傳輸。因此，全雙工通信是兩個單工通信方式的結合，它要求發送設備和接收設備都有獨立的接收和發送能力。在全雙工模式中，每一端都有發送器和接收器，信息傳輸效率相對較高。

單工模式(Simplex Communication)一方固定為發送端，一方則固定為接收端。數據傳輸是單向的，只能沿一個方向傳輸，使用一根傳輸線。

RS485也有兩線制和四線制兩種接線，采用四線制時，只能實現點對多的通訊(即只能有一個主設備，其余為從設備)，現在多采用兩線制。

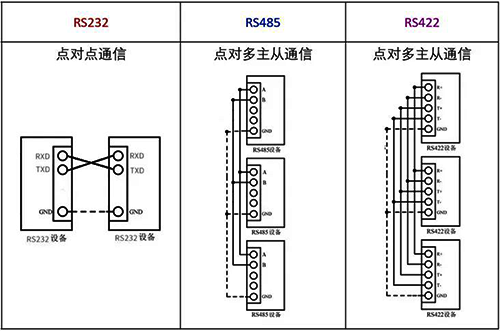

3、通信方式不同
RS232只限于實現點對點的通信方式，但這種方式不能實現聯網功能，這就促生了RS422和RS485，可以通過一個串口連接并控制多個設備。

RS232：只能實現點對點通信；RS485和RS422：能實現點對多主從通信。

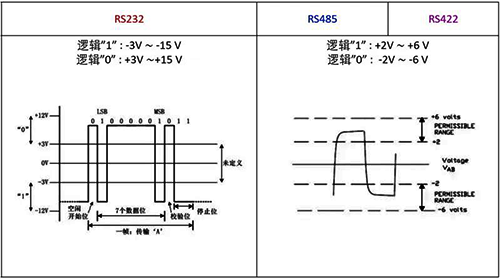

4、邏輯特性不同
我們知道串口通信的數據傳輸都是0和1，通過高低電平來判斷邏輯1或者邏輯0，具體如下：
◆RS232：邏輯“1”:-3V~-15V；邏輯“0”:+3V~+15V；
◆RS485：邏輯“1”:+2V~+6V；邏輯“0”:-2V~-6V；
◆RS422：邏輯“1”:+2V~+6V；邏輯“0”:-2V~-6V；



5、抗干擾性、傳輸距離和傳輸速率不同

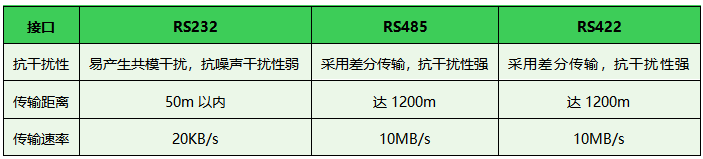

抗干擾性、傳輸距離和傳輸速率概覽



①RS232與RS485對比
◆抗干擾性
RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾性好。RS232接口使用一根信號線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容易產生共模干擾。

◆傳輸距離
RS485接口最大傳輸距離標準值為1200米(9600bps時)。RS232傳輸距離有限，最大傳輸距離標準值為50米，實際上也只能用在15米左右。

◆通信能力
RS485接口在總線上是允許連接多達128個收發器，用戶可以利用單一的RS485接口方便地建立起設備網絡。RS232只允許一對一通信。

◆傳輸速率
RS232傳輸速率較低，在異步傳輸時，波特率為20Kbps。RS485的數據最高傳輸速率為10Mbps。

②RS422與RS485對比
◆RS422有4根信號線：2根發送(T+、T-)、2根接收(R+、R-)。由于RS-422的收與發是分開的所以可以同時收和發(全雙工)。
◆RS485只有2根數據線：發送和接收都是A和B。由于RS485的收與發是共用2根線，所以不能同時收和發(半雙工)。
