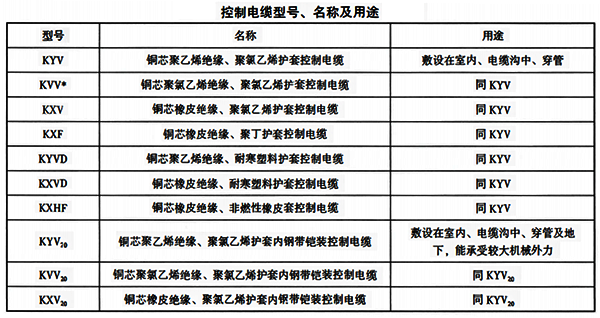

儀表控制電纜型號、名稱及用途

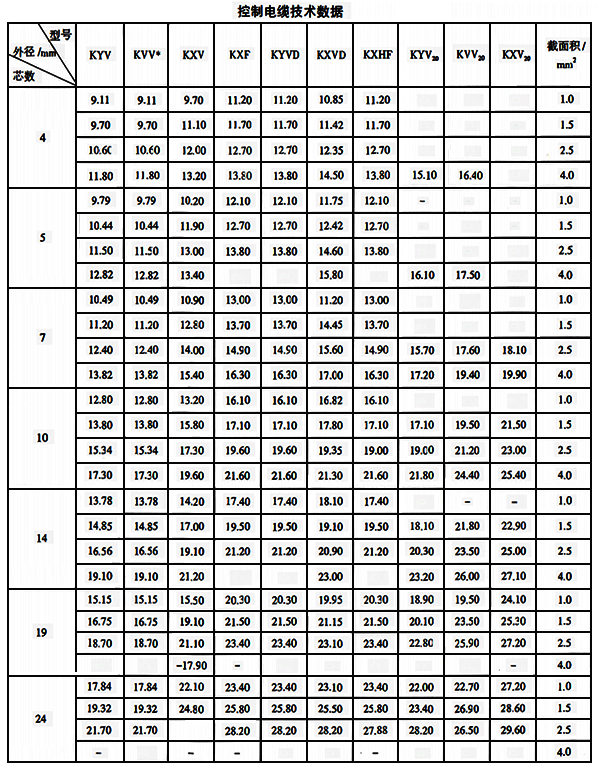

儀表控制電纜技術數據

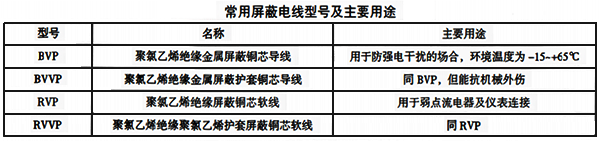

常用屏蔽電線型號及用途
電纜施工要求
1、儀表電纜到現場后，對電纜進行查檢，查 看電纜的型號、規格是否符合設計要求。應無明顯質量缺陷，有產品質量合格證。
2、審圖核對電纜的規格、 型號、長度、始點、終點、電纜走向，最終確定電纜敷設方案，并編制詳細的電纜敷設表。避免本安電纜和非本安電纜及電源電纜的交叉。
3、儀表電纜敷設前應對電纜槽或橋架進行查檢，查看橋架是否按照設計圖紙施工完成。對待敷設電纜進行檢查和測試，進行絕緣電阻測試和導通試驗。
4、敷設儀表電纜時的環境溫度應符合下列規定：
①塑料絕緣電纜不低于0℃；
②橡膠絕緣電纜不低于-15℃。
5、電纜敷設應防止電纜之間或電纜與其他硬物之間相摩擦。
6、在同一電纜槽內的不同信號、不同電壓等級和本質安全防爆系統的電纜，應用金屬隔板隔離，并按設計文件的規定分類、分區敷設。
7、電纜在垂直電纜槽內敷設時，應用支架固定。電纜在拐彎、兩端、伸縮縫、熱補償區段、易振等部位應留有余量。
8、塑料絕緣、橡皮絕緣多芯控制電纜的彎曲半徑，不應小于其外徑的10倍。電力電纜的彎曲半徑應符合現行國家標準GB50168《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定。
9、明敷設的儀表信號線路與具有強磁場和強靜電場的電氣設備之間的凈距離宜大于1.50m；當采用屏蔽電纜或穿金屬電纜導管以及金屬槽式電纜橋架內敷設時，宜大于0.80m，本安線路與非本安線路在電纜溝中敷設時，間距應大于50mm。
10、在下列情況下敷設電纜時，應采取必要的保護措施：
①周圍環境溫度超過65℃時，應采取隔熱措施。處在有可能引起火災場所時，應采取防火措施。通?？刹捎娩摴堋⒉郯?、石棉套管、石棉板等進行隔熱、防火。
②不宜平行將電纜(線)敷設在高溫、易燃、可燃介質的工藝設備、管道的上方或具有腐蝕性介質、油脂類介質設備、管道的下方。
③與工藝設備、管道絕熱層表面之間的距離按設計要求施工，設計無要求時應大于200mm，與其他工藝設備、管道表面之間的距離應大于150mm。
11、除下列情況外，控制電纜不應有中間接頭：
①需要延長已經使用的電纜時，應加接線盒或接線箱；
②消除使用中的電纜故障時，應加接線盒或接線箱。
12、鎧裝電纜敷設時應留有適應余量。
13、設備附帶的專用電纜，應按產品技術文件的要求敷設。
14、綜合控制系統和數字通信線路的電纜敷設應嚴格按設計文件和產品技術文件的要求進行，并應符合下列要求：
①不同電壓等級的電纜不應敷設在同一匯線槽內，不可避免時，應用金屬板隔離；
②信號線宜采用屏蔽電纜，網絡通道電纜宜單獨隔離敷設。
15、儀表電纜與電力電纜交叉時，宜成直角；平行敷設時，兩者之間的距離應符合設計文件規定。
16、儀表電纜與電氣避雷引下線交叉敷設無法滿足敷設間距要求時，應穿保護管屏蔽敷設，鋼管兩端應做等電位接地。
17、儀表電纜敷設完畢后電纜兩端必須安裝永久性電纜號標牌。
18、儀表電纜終端頭的制作應符合下列要求：
①從開始剝切電纜皮到制作完畢，應連續一次完成，以免受潮。
②剝切電纜時不得傷及芯線絕緣。
③鎧裝電纜應用鋼線或喉箍卡將鋼帶和接地線固定。
④屏蔽電纜的屏蔽層應露出保護層15~20mm，用銅線捆扎兩圈，接地線焊接在屏蔽層上。
⑤電纜終端頭應用絕緣膠帶包扎密封，本安回路統一用天藍色膠帶。較潮濕、油污的場所，電纜頭宜涂刷一層環氧樹脂防潮或用熱塑管熱封。
⑥電纜頭在盤柜內排列應整齊美觀，熱縮套管應長短一致，在盤柜內統一綁扎在鍍鋅角鐵上， 電纜頭露出密封板50mm，用綁扎帶綁扎牢固。
