液面和界面測量儀表選型設計規范節選自《SH/T3005-2016 石油化工自動化儀表設計》行業標準，液面和界面測量通常用到玻璃板液位計、磁性浮子液位計、差壓變送器、浮筒式液位計、浮球液位計、超聲波液位計、超聲波液位計等儀表，昌暉儀表在本文與大家分液面和界面測量儀表設計規范、安裝要求及使用注意事項。
玻璃板液位計選型設計規范
1、就地液位指示宜選用玻璃板液位計，但測量深色、粘稠并與管壁有沾染作用的介質時不宜使用。具體要求如下：
a、潔凈、透明、低粘度和無沉積物介質的液位指示，宜選用反射式，其它場合使用透光式；
b、界面測量和重質油品及含固體顆粒介質的液位測量，應選用透光式;如介質較枯稠、臟污或 安裝場合光線不足，宜選用照明式；
c、對于易凍、易凝介質，應選用帶蒸汽夾套式；
d、低溫介質易造成結霜時，應選用防霜式；
2、對于溫度低于80℃、壓力小于0.4MPa、不易燃、無爆炸危險和無毒的潔凈介質，可選用帶護罩的玻璃管液位計。
3、玻璃板液位計的長度不宜大于1700mm，當測量范圍大于1700mm時，可采用幾個液位計上下重疊安裝。

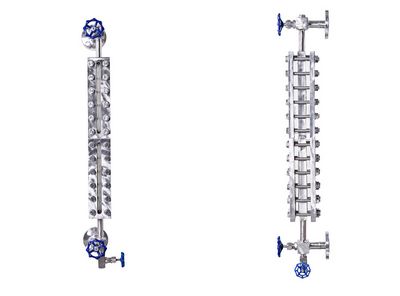

玻璃板液位計
磁性浮子液位計選型設計規范
磁性浮子液位計適用于就地液位界面指示，但測量粘度高于600mPa.s的介質時，不宜采用。具體要求如下：
1、選用長度不宜大于4000mm；
2、工作壓力不宜大于10MPa；
3、介質溫度不宜大于250℃；
4、介質密度宜為400-2000kg/m3，介質密度差應大于150kg/m3。
差壓式液位計選型設計規范
差壓式液位計的選用，應符合下列規定:
1、液位(界面)測量，宜選用差壓變送器;
2、對于腐蝕性液體、粘稠性液體、熔融性液體、沉淀性液體等，當采取灌隔離液、吹氣或沖液等措施時，亦可選用差壓變送器;
3、對于腐蝕性介質、粘稠性液體、易氣化液體、含懸浮物液體等，宜選用單法蘭液位變送器；
4、對于易結晶的液體、高粘度的液體、結膠性液體、沉淀性液體等，宜選用插入式法蘭差壓變送器；
5、當被測對象有大量冷凝物或沉淀物析出時，宜選用雙法蘭遠傳差壓變送器；
6、用差壓式儀表測量鍋爐汽包液位時，應采用雙室平衡容器；
7、測液位的差壓變送器宜帶有遷移機構，差壓變送器正、負遷移量應在選擇儀表量程時確定;
8、對于正常工況下液體密度發生明顯變化介質，不宜選用差壓式變送器。

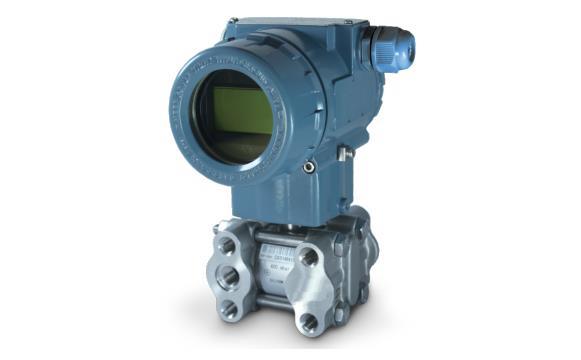

單晶硅差壓變送器
浮筒液位計選型設計規范
浮筒液位計的選用，應符合下列規定:
1、在密度、操作壓力范圍比較寬的場合，一般介質的液位界面測量，宜選用浮筒式液位計，但在密度變化較大的場合，不宜選用浮筒式液位計。下列場合宜選用浮筒式液位計:
a、測量范圍在2000mm以內，比密度差為0.5-1.5的液體的液位連續測量；
b、測量范圍在1200mm以內，比密度差為0.1-0.5的液體界面的連續測量；
c、真空、負壓或易氣化的液體的液位測量。
2、對于清潔液體，宜選用外浮筒式液位計，并優先采用“側-側”法蘭連接型。
3、對于粘稠、易凝、易結晶的介質，宜選用內浮筒式液位計，也可選用帶蒸汽夾套式的外浮筒式液位計。
4、內浮筒式液位計用于被測液體擾動較大的場合，應加裝防擾動影響的平穩套管。
5、電動浮筒液位計用于被測液位波動頻繁的場合，其輸出信號應加阻尼器。
6、電動浮筒液位計在被測介質溫度高于200℃時應帶散熱片，溫度低于0℃時應帶延伸管。

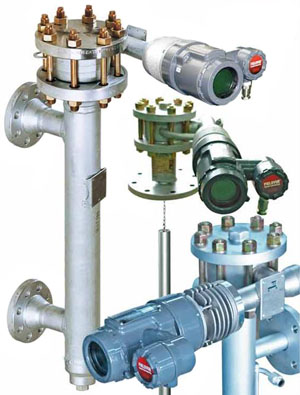

浮筒液位計
浮子(球)式液位計選型設計規范
浮子(球)式液位計的選用，應符合下列規定:
1、對于液位變化范圍大或含有顆粒雜質的液體以及負壓系統，在下列場合可采用浮子式液位計：
a、各類貯槽液位的連續測量和容積計量；
b、兩種液體的密度變化不大，且比密度差大于0.2的界面測量。
2、對于粘度較大、溫度較高(不高于450℃)、不宜引出的介質(如減壓渣油、潤滑油等)的液位測量，宜選用內浮子(球)液位計。
3、對于臟污液體，以及在環境溫度下易結晶、結凍的液體，不宜采用浮子(球)式液位計。
電容式液位計或射頻式液位計選型設計規范
電容式液位計或射頻式液位計的選用，應符合下列規定：
1、腐蝕性液體、沉淀性流體以及其它工藝介質的液位連續測量和位式測量，可選用電容式液位計或射頻式液位計。
2、用于界面測量時，兩種液體的電氣性能(介電常數等)必須符合產品的技術要求。
3、電容液位計或射頻式液位計，應根據被測介質的導電性能、工藝容器的材質等因素確定。
4、對于易粘附電極的導電液體，不宜采用電容式液位計。
5、電容式、射頻式液位計易受電磁干擾的影響，應采取抗電磁干擾措施。
6、用于位式測量的電容液位計或射頻式液位計，宜采用水平安裝型;用于連續測量的電容液位計或射頻式液位計，宜采用垂直安裝型。
投入式液位變送器選型設計規范
對于深度為5m-100m的水池、水井、水庫的液位連續測量，應選用投入式液位變送器(靜壓式液位計)。

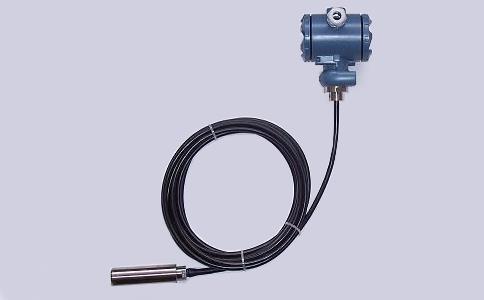

投入式液位變送器
超聲波式液位計選型設計規范
超聲波液位計的選用，應符合下列規定:
1、普通液位計難于測量的腐蝕性、高粘性、易燃性、易揮發性及有毒性的液體的液位、液-液分界面、固-液分界面的連續測量和位式測量，宜選用超聲波液位計，但不宜用于液位波動大的場合；
2、超聲波液位計適用于能充分反射聲波且傳播聲波的介質測量，但不得用于真空場合，不宜用于易揮發、含氣泡、含懸浮物的液體和含固體顆粒物的液體；
3、對于內部存在影響聲波傳播的障礙物的工藝設備，不宜采用超聲波液位計；
4、對于連續測量液位的超聲波儀表，當被測液體溫度、成份變化較顯著時，應對聲波的傳播速度的變化進行補償，以提高測量精度;
5、對于檢測器和轉換器之間的連接電纜，應采取抗電磁干擾措施；
6、超聲波液位計的型號、結構型式、探頭的選用等，應根據被測介質的特性等因素來確定。

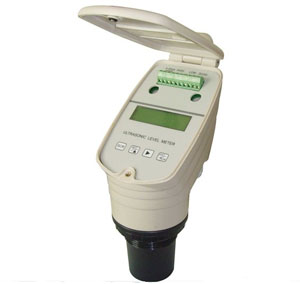

超聲波液位計
輻射式液位計選型設計規范
輻射式液位計的選用，應符合下列規定:
1、對于高溫、高壓、高粘度、易結晶、易結焦、強腐蝕、易爆炸、有毒性或低溫等液位的非接觸式連續測量或位式測量宜采用輻射式液位計；
2、當其它測量儀表不能滿足測量要求時，可采用輻射式液位計；
3、輻射源的強度應根據測量和安全性要求進行選擇，工作現場的射線劑量當量嚴禁超過國家規定的安全標準；
4、輻射源的種類，應根據測量要求和被測對象特點(如液位高度)、容器材質及壁厚等因素進行選擇；
5、測量儀表應有衰變補償，以避免由于輻射源衰變而引起的測量誤差，提高運行的穩定性和減少校驗次數。
液位開關設計選型規范
液位開關宜選用浮球式或浮子式，開關接點宜選用雙刀雙擲(DPDT)。
儲罐液位儀表設計選型規范
儲罐液位儀表，可分為接觸式(浮子式、差壓式等)與非接觸式(雷達物位計、超聲液位計等)，其選用應符合下列規定：
1、原油、重質油儲罐液位測量，宜采用非接觸式;輕質油、化工原料產品(非腐蝕性)儲罐液位測量，宜采用非接觸式或接觸式。
2、儲罐就地液位指示，宜選用磁性浮子液位計、浮球液位計，也可選用直讀式彩色玻璃板液位計。
3、拱頂罐、浮頂罐液位測量，宜選用重錘式鋼帶液位計、恒力盤簧式鋼帶液位計或光導式液位計。
4、內浮頂罐、外浮頂罐、有壓罐、帶有攪拌器或有旋流的儲罐液位測量，宜選用有導向管安裝方式的伺服式液位計。
5、大型拱頂罐、球形罐的原油、成品油、瀝青、乙烯、丙烯、液化石油氣、液化天然氣、及其它介質液位的測量，可選用雷達物位計。
6、常壓罐、壓力罐、拱頂罐、浮頂罐的液體質(重)量、密度、體積、液位等測量，可選用靜壓式儲罐液位計，但高粘度液位測量不宜采用。
