儀表氣源管道安裝要求
①氣源管道的安裝應符合設計文件的規定，宜避開有礙檢修、易受機械損傷、振動和腐蝕之處。
②氣源管道應與需要絕熱的工藝設備和管道絕熱層的厚度保持一定距離。
③氣源管道主管布管形式一般選用支干式。支管從主管上取氣，主管上的每個取氣端設有切斷閥，如下圖所示；對氣源壓力的穩定性有較高要求時，主管的布管形式可選用環形供氣方式，如下圖所示。

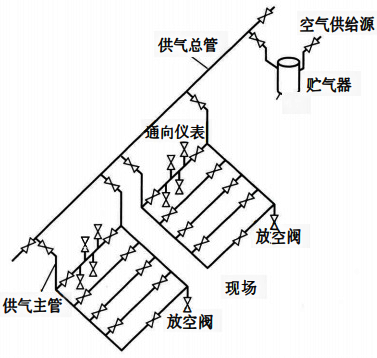

支干式供氣系統配管示例

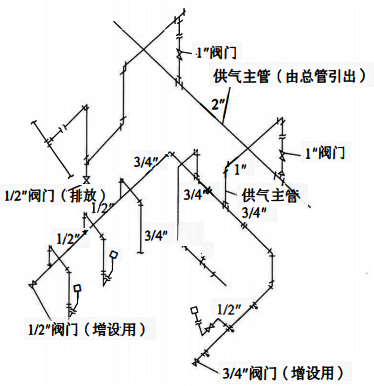

環形供氣系統配管示例
④氣源管道的管徑可根據供氣點確定，參見表1。
表1 供氣系統配管管徑選取范圍
⑤氣源管道應采用機械方法切割。
⑥氣源管道采用鍍鋅鋼管時，應用螺紋連接，拐彎處應采用彎頭。
⑦主氣源管的根部閥應安裝在管道的上部，分支的供氣管線從根部閥上部引出，主管上應留有備用接口。
⑧氣源管道直線距離較長或分支和彎頭較多時，應適當加裝活接頭。
⑨氣源管道的螺紋加工應采用無油套絲設備進行。
⑩氣源管道末端和集液處應安裝排污閥，排污管口應遠離儀表、 電氣設備及接線端子，如圖所示。
① 氣源管道應采用管卡固定在支架上。
② 氣源管配管完畢后，應進行吹掃及氣密性試驗。
氣動信號管道安裝要求
①氣動信號管道、管纜敷設前，應進行外觀檢查。
②氣動信號管道的安裝路徑宜短，宜減少拐彎和交叉。
③氣動信號管道應采用割管刀切割。
④金屬氣動信號管道彎制時，應用彎管器冷彎，且彎曲半徑不得小于管子外徑的3倍。
⑤敷設的管纜應避免熱源輻射，其周圍的環境溫度不應高于65℃。
⑥管纜敷設不宜在周圍環境溫度低于0℃時進行。
