強制性工程建設規范《建筑電氣與智能化通用規范》GB55024-2022第10.3.2條第1款規定，剩余電流動作保護電器投入運行后，應定期進行試驗按鈕操作，檢查其動作特性是否正常。雷擊活動期和用電高峰期應增加試驗次數。通常，RCD不超過1個月試驗一次。
當按下RCD試驗按鈕時，如果RCD不動作，表明RCD損壞，分析其主要原因要先從RCD的工作原理說起。圖1所示為RCD的原理圖，當發生相線碰殼時，通過零序電流互感器的電流不為0，該電流經放大器放大驅動脫扣線圈使斷路器脫扣，切斷故障回路，起動保護作用。運維時，按下試驗按鈕SB，相線與N線經電阻R連接，通過零序電流互感器的電流也不為0，該電流被放大器放大后驅動開關脫扣，表明RCD可以正常運行。

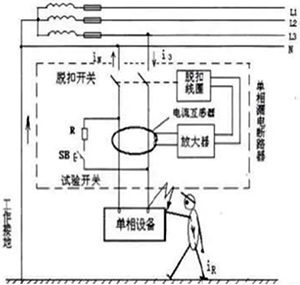

圖1 RCD工作原理
因此，按下試驗按鈕剩余電流動作保護電器不動作的主要原因如下：
◆試驗按鈕SB：按鈕是機械結構，一般不容易損壞，但連接是否虛接，是疑點之一；
◆電阻R：損壞可能性較大；
◆放大器：有損壞的可能；
◆電流互感器：不容易損壞；
◆脫扣器：如果斷路器沒問題，則其損壞的可能性不大；
◆線路：內部線路老化、虛接等，可能性較大。
總之，如果出現這種現象，維修成本(包括時間成本)不低，建議更換剩余電流動作保護電器RCD，且保護人身安全也不是用這點成本能衡量的！
