強制性工程建設規范《建筑電氣與智能化通用規范》GB 55024-2022已經實施，規范中多次出現了剩余電流動作保護電器(RCD)相關條款。據不完全統計，規范中共有10條款16次出現RCD，凸現該保護電器的重要作用。
不僅如此，國際電工委員會IEC和我國相關標準也都有完善的剩余電流動作保護電器標準，包括產品標準和應用標準。表明該保護電器在全球范圍內得到了公認和普及。也經過了數十年的應用經驗，對該產品逐漸升級和完善，這一點在《民用建筑電氣設計標準》GB51348-2019中得到很好的體現。

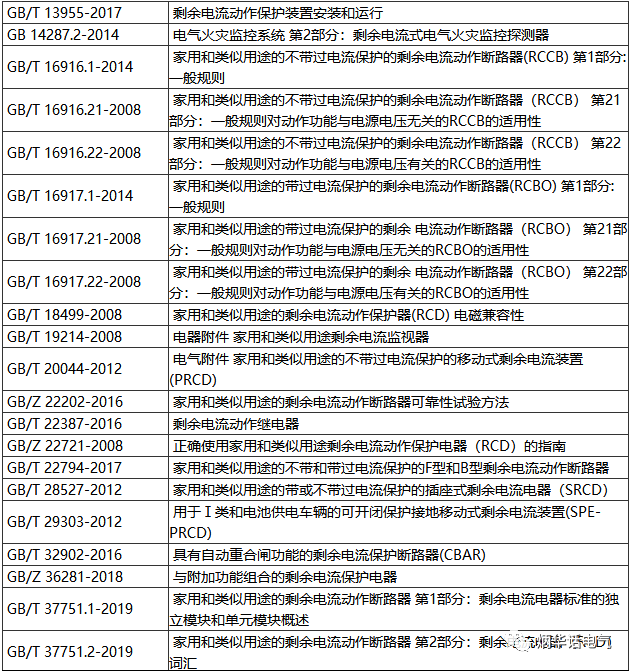

表1 我國有關RCD的現行國家標準一覽表
剩余電流動作保護電器RCD的分類和作用

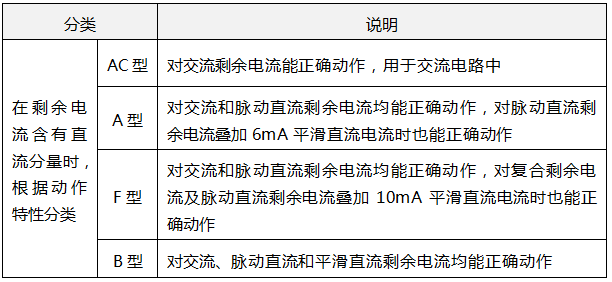

在剩余電流含有直流分量時，根據動作特性RCD可分為AC型、A型、F型和B型幾大類。下面對不同類型的RCD的應用做簡單介紹：AC型RCD對交流剩余電流能正確動作，用于交流電路中；A型RCD對交流和脈動直流剩余電流均能正確動作，對脈動直流剩余電流疊加6mA平滑直流電流時也能正確動作；F型RCD對交流和脈動直流剩余電流均能正確動作，對復合剩余電流及脈動直流剩余電流疊加10mA平滑直流電流時也能正確動作；B型RCD對交流、脈動直流和平滑直流剩余電流均能正確動作。
根據用電設備特性，需要進行精細化的設計，具體建議如下：
◆普通插座回路采用A型RCD保護。因為目前家用和辦公用電設備基本都具有單相整流電路，采用A型RCD保護更加完善。
◆空調器設單獨回路，并建議采用F、B型RCD保護。因為變頻空調比較普及，使用F型RCD保護再合適不過，即使是普通空調器，F(xiàn)型RCD也能很好地起到保護作用。
◆可能帶有變頻的家用電器單獨設置回路，例如洗衣機、電冰箱，建議采用F、B型RCD保護。
◆廚房插座回路為廚房電器提供電源，電飯煲、電開水器等都是以電加熱為主導，可單獨回來，采用AC型RCD保護，當然采用A型RCD保護效果會更好。
◆家用電動汽車充電樁回路建議采用不低于A型RCD保護。因為充電樁所帶的負荷是車載充電機，而車載充電機具有單相整流電路。
從長遠看，B型剩余電流動作保護電器RCD有一統天下的潛力。筆者梳理了規范中涉及到設計的有關剩余電流動作保護電器條款，供大家參考學習。
《建筑電氣與智能化通用規范》中涉及到設計的有關RCD條款
條款號：4.5.1
建筑物應設置照明供配電系統。照明配電終端回路應設短路保護、過負荷保護和接地故障保護，室外照明配電終端回路還應設置剩余電流動作保護電器作為附加防護。
條款號：4.5.4
當正常照明燈具安裝在2.5m及以下，且燈具采用交流低壓供電時，應設置剩余電流動作保護電器作為附加防護。
條款號：4.6.5
當采用作為電擊防護附加防護措施時，應符合下列規定：
1 額定剩余電流動作值不應大于30mA；
2 額定電流不超過32A的下列回路應裝設剩余電流動作保護電器：
1)供一般人員使用的電源插座回路；
2)室內移動電氣設備；
3)人員可觸及的室外電氣設備。
3 剩余電流動作保護電器不應作為唯一的保護措施；
4 采用剩余電流動作保護電器時應裝設保護接地導體(PE)。
條款號：4.6.8
不允許人員進入的噴泉場所，其電擊防護措施應符合下列規定：
1 0區和1區的電擊防護措施應采取下列一種或多種保護措施：
2)采用剩余電流動作保護電器作為附加防護；
條款號：4.6.9
裝有桑拿浴加熱器場所的電擊防護措施應符合下列規定：
3 除桑拿浴加熱器外，場所內配電回路均應采用額定剩余電流動作值不大于30mA的剩余電流動作保護電器作為附加防護。
條款號：4.6.10
加熱電纜輻射供暖設備、公共廚房用電設備、電輔助加熱的太陽能熱水器、升降停車設備、人員可觸及的室外金屬電動門等用電設備的電擊防護應設置附加防護，并符合下列規定：
1 應采用額定剩余電流動作值不大于30mA的剩余電流動作保護電器；
從中《建筑電氣與智能化通用規范》內容中可以看出剩余電流動作保護電器RCD的重要性，這些條款的規定是基本要求，都是從保護人身安全免遭電擊所作出的規定。
作者：李炳華
