智能斷路器是用微電子、計算機技術和新型傳感器建立的新的斷路器二次系統，其主要特點是由電力電子技術、數字化控制裝置組成執行單元，代替常規機械結構的輔助開關和輔助繼電器，它可以獨立采集運行數據、可檢測設備缺陷和故障，在缺陷變為故障前發出報警信號，以便采取措施避免事故發生。智能斷路器機構位于斷路器正面，機構采用自由脫扣器機構，并設計成儲能形式，智能斷路器在使用過程中，機構總是處于預儲能位置，只要斷路器一接到合閘命令，斷路器就能立即瞬時閉合。

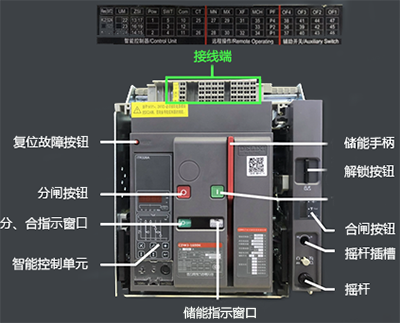

電力儀表以CDW3系列智能型萬能式斷路器為例介紹一下，這個是該斷路器的結構，包括智能控制單元、分閘按鈕、合閘按鈕、復位故障按鈕、分合閘指示、儲能手柄、儲能指示窗口、掛牌上鎖(解鎖按鈕)、三位置指示等結構，左邊部分是它的智能控制器，這是ITR326A的智能控制器，上面部分是它的接線端。
關于智能型萬能式斷路器的使用和智能控制器的調試方法，在說明書里有詳細介紹，本文主要介紹一下常見故障及其處理方法。有沒有人遇到過控制器不顯示的故障呢？其實其中一個原因就是控制器電源沒有通過電源模塊供電而燒壞不顯示，解決方法是將控制器通過電源模塊的工作電壓24V供電，切勿直接供電。

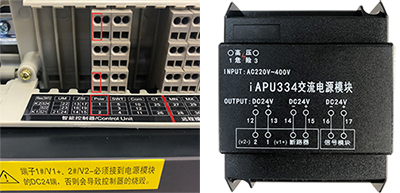

我們可以看一下上面的接線端子旁邊也有標注：端子1#V+、2#V-必須接到電源模塊的DC24端，否則會導致控制器的燒毀，1#V+、2#V-見圖中紅色框住的位置。對于這個智能型萬能式斷路器我們可以選用iAPU334的交流電源模塊（工作電壓24V），這個模塊的進線端1和2我們可以接220V~400V電源，下面有三個24V的輸出端，12和13端子是對應接到POW的2和1上，14和15端子是接斷路器的，16和17號端子是信號模塊的24V電源，接線時對應接上即可。
智能型萬能式斷路器常見故障及其解決方案
這里還列舉了一些智能型萬能式斷路器常見故障及其解決方案，需要的朋友收藏備用。
故障現象：電動機不能儲能或不正常
原因分析：①電壓規格與斷路器不一致；②斷路器或外接線路接線錯誤；③電動機燒壞；④儲能結束，電動機繼續運行
排除方案：①檢查智能型萬能式斷路器上的數據標牌與訂貨要求是否相符，否則就要更換；②用萬能表對照接線圖檢查線路；③更換電動機；④機構中行程開關壞，更換行程開關
故障現象：智能型萬能式斷路器不能合閘
原因分析：①欠壓線圈沒有吸合；②負載短路或控制器復位按鈕沒有復位；③分勵線圈長期通電
排除方案：①給欠壓線圈送電，如燒壞則更換；②消除短路故障后給控制器復位按鈕復位；③分勵線圈不能長期通電或檢查線路，若燒壞則更換
故障現象：智能型萬能式斷路器不能分閘
原因分析：①分勵線圈、欠壓線圈沒有動作；②磁通變換器沒有動作
排除方案：①給分勵線圈送電，如燒壞則更換；使欠壓線圈失電，如不動作則更換欠壓線圈；②智能控制器沒有發出信號，則更換控制器；調節磁通變換器的位置
故障現象：智能型萬能式斷路器經常跳閘
原因分析：①控制器紅色復位按鈕彈出；②欠壓線圈保護功能啟動
排除方案：①檢查一下是什么保護指示燈亮，消除故障原因；如線路無故障則需要更換控制器；②檢查一下電網電壓是否有波動；檢查欠壓線圈是否松動；將欠壓線圈拆除后故障能否消除
