ASCO 531系列是一種先導式電磁閥，利用進氣口的氣源推動閥芯的滑動，通過電磁感應產生的力控制進入滑閥(即閥芯)的氣源，從而控制閥芯的滑動，并不是電磁感應產生的力直接控制滑閥。

進氣口1接氣源，出氣口2接閥門氣缸下室，出氣口4接閥門氣缸上室，電磁閥失電，閥門處于開啟狀態，電磁閥得電，閥門處于關閉狀態。

1、ASCO 531電磁閥失電狀態

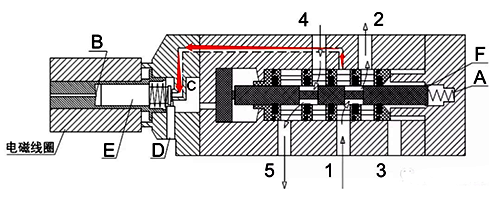

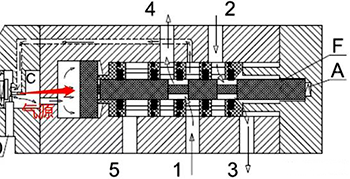

在電磁閥失電狀況下,進氣口1與出氣口2相通，出氣口4與排氣孔5相通，活塞F在閥內彈簧A的彈力下保持在左邊的位置，進氣口1處的氣源通過下圖紅色箭頭孔(該進氣孔為獨立孔，只與進氣口1連接，不與出氣口4連接)連接腔室內的C進氣口；

鐵芯E在彈力作用下頂住進氣口C，將進氣口C堵?。?br />

2、ASCO 531電磁閥得電狀態

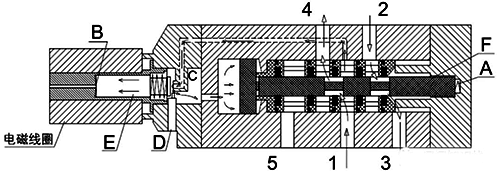

當電磁閥得電，鐵芯E克服彈簧的彈力向左運動，進氣口C開始進氣，在氣源壓力下推動活塞F克服彈簧A的彈力向右運動，進氣口1與出氣口4相通，出氣口2與排氣孔3相通，4接閥門氣缸上室，閥門將關閉；


3、ASCO 531最小氣源壓力

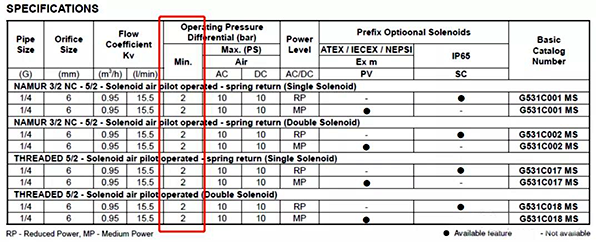

活塞F克服彈簧A的彈力向右運動，當進氣口1的氣源壓力過小時，A的彈簧力大于氣源壓力產生的推力，活塞F將無法動作；所以電磁閥有一個最小動作壓力，ASCO 531系列為2Bar；




4、手動控制

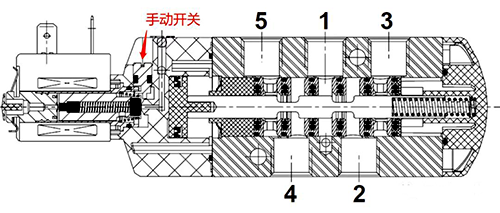

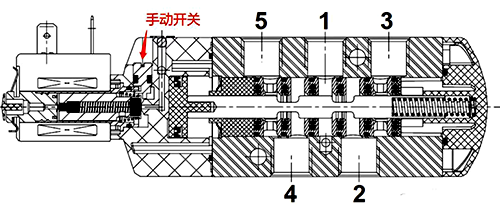

當ASCO 531電磁閥電源故障沒電時，可以通過手動開關控制閥位切換，逆時針旋轉手動開關，鐵芯向左運動，閥芯向右運動，進氣口1與出氣口4相通；
