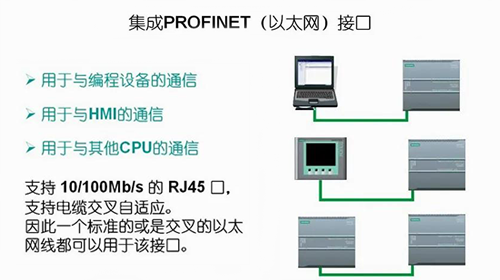

西門子S7-1200 CPU的PROFINET物理接口支持10/100Mb/s的RJ45口，支持電纜交叉自適應，因此一個標準的或是交叉的以太網線都可以用于該接口。
西門子S7-1200 CPU的PROFINET接口支持以下通信協議及服務：TCP；ISO on TCP；S7通信。注意，目前S7-1200 CPU只支持S7通信的服務器(SEVER)端，還不能支持客戶端(CLIENT)的通信。

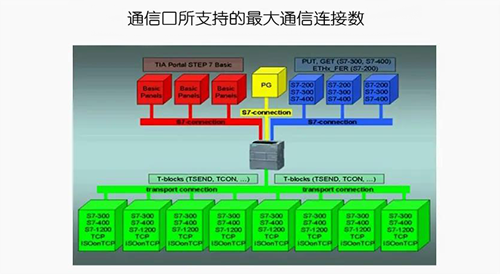

西門子S7-1200 CPU的PROFINET接口所支持的最大通信連接數如下：
①3個連接用于HMI觸摸屏與CPU的通信；
②1個連接用于編程設備與CPU的通信；
③3個連接用于S7通信的服務器端連接，可以實現與S7-200、S7-300、S7-400的以太網S7通信；
④8個連接用于OPENIE及TCP、ISO on TCP的編程通信，使用T-BLOCKS指令來實現。
S7-1200 CPU可以同時支持以上15個通信連接，這些連接數是固定不變的，不能自定義。
西門子S7-1200 CPU的PROFINET接口有兩種網絡連接方法，直接連接和網絡連接。

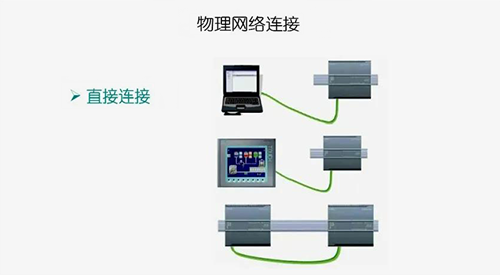

只有兩個通信設備時實現的是直接連接，用網線直接連接兩個設備即可，不需要使用交換機。

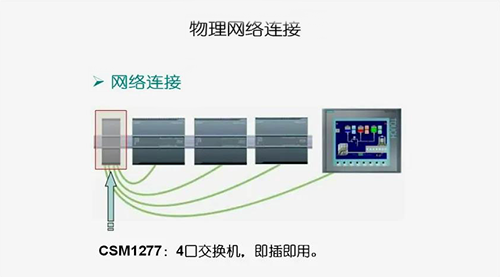

當通信設備數量為兩個以上時實現的是網絡連接，需要使用以太網交換機來實現。西門子公司生產的CSM1277為帶有4個通信接口的交換機，可用于連接其它CPU和HMI設備，可導軌安裝而且是即插即用，使用前不需要進行任何設置。
西門子S7-1200 PLC可以通過集成的PROFINET接口與S7-1200、S7-300、S7-400之間進行以太網通信。
