在介紹前，先引入一段小插曲：某水泥廠電工新手在維修熟料散發電動葫蘆，癥狀是葫蘆不能上升。他經過一番排查，確定是斷火限位器壞了，于是就將其更換。可是換好之后，試機發現：按上升按鈕，葫蘆正常上升；按下降按鈕，葫蘆仍然上升。
電工新手很是不解，感嘆到：“沒有動控制回路呀，就換了個斷火限位器，怎么會這樣？到底咋回事？”“到底咋回事？”，這里先留個懸念，下面介紹斷火限位器的組成。
1、斷火限位器的組成

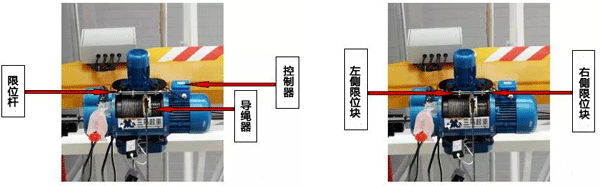

斷火限位器由限位桿、限位塊、控制器組成。
限位桿上固定有兩個限位塊，右側是上升極限位，左側是下降極限位。吊鉤上升時，鋼絲繩上的導繩器向右運動，當其與限位桿上的右限位塊(上升極限)相碰時，斷火限位器動作，吊鉤便立即停止上升；吊鉤下降時，鋼絲繩上的導繩器向左運動，當其與限位桿上的左限位塊(下降極限)相碰時，斷火限位器動作，吊鉤便立即停止下降。
2、斷火限位器的接線
如下圖所示：

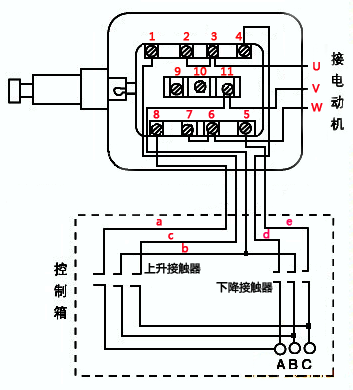

a、b、c、d、e是從電控制箱出來的5根線；u、v、w是升降葫蘆的電機線；實際上，斷火限位器接線端子1和2、端子3和4、端子5和6、端子7和8是4對常閉觸點；端子2和3、端子6和7是短接起來的。
另外還有兩點需要補充：
①斷火限位器在工作過程中，正常動作時，是斷掉電機主回路兩相電源，第三相電源是沒有斷掉的。因此在檢修時，這一點要特別注意！
②斷火限位器按額定電流分，有3種規格：10A、20A和40A，雖然尺寸和接線端子有所不同，但是接線都是一樣的。
3、斷火限位器工作原理
為什么斷火限位器左側接線端子1和8接的是上升線，右側端子4和5接的是下降線？包括前面所提到的斷火限位器限位桿上的限位塊，為什么左側是下降限位塊，右側是上升限位塊？
這是由斷火限位器和葫蘆鋼絲繩上的導繩器共同決定的：斷火限位器是雙向限位：左邊是推分常閉觸頭，右側是拉分常閉觸頭。
葫蘆鋼絲繩上導繩器的運動情況：吊鉤上升時，鋼絲繩上的導繩器向右運動，當其與限位桿上的右限位塊相碰時，導繩器推分斷火限位器。因為斷火限位器左邊是推分常閉觸頭，所以左側接的是上升線。
吊鉤下降時，鋼絲繩上的導繩器向左運動，當其與限位桿上的左限位塊相碰時，導繩器拉分斷火限位器。因為斷火限位器右邊是拉分常閉觸頭，所以右側接的是下降線。
電動葫蘆斷火電位器工作原理已經介紹完了，我們再回到前面的小插曲。那么到底是什么原因?qū)е隆鞍瓷仙粹o，葫蘆正常上升；按下降按鈕，葫蘆仍然上升”這種現象呢？
從電動葫蘆斷火限位器接線圖中我們不難發現：按上升按鈕，葫蘆正常上升，說明控制柜總電源相序正常。之所以會出現“按下降按鈕，葫蘆仍然上升”這種現象，是因為d線和e線接反了。這樣的話，下降接觸器工作時，電機電源相序就和上升接觸器工作時的相序一樣了，所以葫蘆不會下降，只會上升。
解決方法就是把電動葫蘆斷火限位器的d線和e線對調一下就可以了。以上內容是筆者的經驗分享，如有不足之處，請批評指正！
