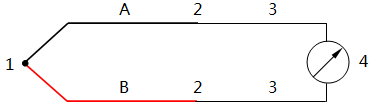

說明：
1、“A”和“B”稱為熱電極。
2、接點“1”由兩個熱電極焊接形成，“1”叫做熱電偶測量端(也稱為熱電偶工作端或熱電偶熱端)。
3、接點“2”稱為參考端(也稱為熱電偶參比端、熱電偶自由端或者熱電偶冷端)。
4、“3”為熱電偶補償導線。
5、“4”為顯示儀表、無紙記錄儀、PLC、DCS等測量裝置。
熱電偶是按照塞貝克效應原理(兩種不同成份的均質導體組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在 Seebeck 電動勢。當熱電偶參考端溫度恒定在0 ℃下，熱電偶測量端溫度與熱電勢之間存在一定函數關系)進行溫度測量的。
熱電偶測溫基本電路是由熱電偶、熱電偶補償導線和顯示儀表、無紙記錄儀、PLC、DCS等測量裝置組成。
不同材質熱電偶之間存在不同的熱電動勢與溫度的函數關系，各種類型儀表熱電偶分度表根據此原理制成( 熱電偶分度表是自由端(如圖所示：接點“1”)溫度在0 ℃時的條件下得到的，不同的熱電偶具有不同的分度表)。
在熱電偶回路中接入第三種金屬材料時，只要該材料兩個接點(如圖所示：接點“2”)的溫度相同，熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。熱電偶用于測溫過程中，測得某種類型熱電偶的熱電動勢后，查閱對應熱電偶分度表如K型熱電偶分度表就可知道被測介質的溫度。
本站提供免費的“熱電阻熱電偶分度表查詢軟件”下載，下載地址 http://www.jinzhengkj.com.cn/download/823.html。熱電偶熱電阻分度表查詢軟件可以查詢8種分度號熱電偶的溫度-熱電勢值、4種分度號熱電阻的溫度-電阻之間的轉換查詢，軟件大小為72k，打開后不用安裝就可使用，十分適合現場調試工作中使用，還免費哦！
