1、電動調節閥的結構及工作原理
電動調節閥由電動執行機構和調節閥組合而成。工作原理如圖1所示。來自溫控器的輸入信號，在伺服控制器中與位置反饋信號相比較，其偏差經放大后，驅動電動機正、反轉，經減速器帶動調節閥動作，閥門開大、關小取決于偏差信號的極性，它總是朝著減小偏差的方向動作，當偏差信號小于伺服控制器的不靈敏區時，閥門停止動作并保持某一開度。

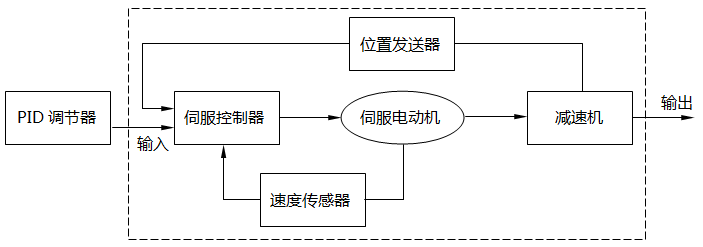

圖1 電動執行機構工作原理
2、電動調節閥的選擇
要使調節閥正常工作，電動執行機構的輸出力或力矩必須大于調節閥的不平衡力或不平衡力矩。應根據已經確定的調節閥結構型式、口徑大小和實際工作壓差，按相關公式計算出調節閥的不平衡力或不平衡力矩，來選擇電動執行機構。電動執行機構的輸出力和力矩已知時，可根據不平衡力或不平衡力矩的計算公式，求得調節閥的允許壓差。根據調節閥的行程選定電動執行機構的行程，電動執行機構的行程參數可從產品說明書中獲得。通常同一輸出的執行機構會有幾種行程規格，便于選擇。
3、電動調節閥的安裝
電動調節閥應垂直安裝在水平管道上，需要垂直或傾斜安裝時，除小口徑調節閥外，都要加支撐。閥體上流體箭頭方向應與實際工作介質流向一致。必須設置旁路裝置，當調節閥有故障時，可方便拆卸而不會影響生產。調節閥投入運行前，應將管道和閥門清洗干凈，以免雜質進入閥門而損壞閥芯和閥座。
4、電動調節閥的使用及維護
①電動執行機構的維護
電動執行機構故障大多出現在電動機和軸承部分。電動執行機構離不開潤滑油，其動作頻率較高，長期轉動會導致潤滑油脂泄漏或變質。潤滑油脂泄漏或混有雜質時應及時處理，否則會導致軸承、傳動部件嚴重磨損。電動執行機構使用中應盡量改善其環境條件，以延長壽命。
智能電動執行機構有眾多的功能及優異性能，要使這些功能發揮作用，必須付出更多的時間和精力進行維護和保養。上述常規電動執行機構的維修保養原則和方法，對智能電動執行機構也適用。
②調節閥的維護
調節閥與工藝介質接觸，固定閥座用的螺紋內表面易受腐蝕而使閥座松動，應重點進行檢查。在高壓差、有腐蝕性介質場合使用的調節閥，閥體內部經常受到介質的沖擊和腐蝕，應檢查其受腐蝕的程度。
閥芯是調節閥的可動部件，受介質的沖蝕最為嚴重，維修時應檢查閥芯是否腐蝕、磨損，尤其是在高壓差的情況下，閥芯受汽蝕影響更為突出。閥芯、閥桿損壞嚴重時應進行更換，還應檢查閥芯與閥桿的連接是否松動。
電動調節閥在小開度時振蕩，新安裝的閥門檢查調節閥流向是否裝反。閥桿動作遲鈍、回差大，檢查閥桿是否變形彎曲，閥蓋連接螺絲有無松動，還應考慮工藝管道的雜質、塊渣等是否掉入調節閥內。調節閥閥桿處泄漏，法蘭密封面泄漏，應檢查密封填料是否老化、裂損等。
