圖1中壓力變送器的24V電源由數顯表提供，數顯表的1、2端為24V饋電輸出端，24V電源+從數顯表2號端→壓力變送器的正端→變送器輸出4-20mA電流－→數顯表9號端→數顯表的電流測量電路→數顯表13號端→數顯表1號端，即24V的負端。故障檢查步驟如下。

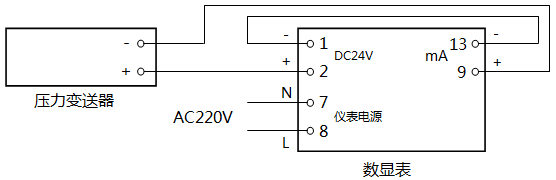

圖1 壓力變送器測量回路
1、供電及外圍設備的檢查
用萬用表測量數顯表1、2號端的電壓值，在21-24V時壓力變送器應能正常工作。壓力變送器內電路開路，所測電壓略高于24V；測出的電壓為0V，可能是壓力變送器供電中斷；測出的電壓低于12V(模擬變送器)或18V(智能變送器)，可能是電流回路有短路現象。若斷開2號端子接線，測量電壓仍為0V，可能是數顯表沒有供電輸出。
測量電壓再配合測量回路電流，可使故障判斷更準確。拆開9號端接線串入萬用表，測量壓力變送器輸出電流是否正常。若電流為0，可能壓力變送器接線斷路：所測電流≤4mA或≥20mA，可能是變送器有故障，或者輸出回路中存在接地導致電流分流或并流。
2、壓力變送器輸出電流≤4mA或≥20mA
壓力變送器輸出電流≤4mA或≥20mA時，屬于壓力變送器超量程故障。先檢查與工藝相關的部件及工藝參數是否有大的變化，如有無水壓，壓力變送器取樣閥門、導壓管是否堵塞，連接線路是否有故障。檢查壓力變送器的量程選擇是否不當，電路板是否損壞等。
①輸出電流≤4mA
不能忽視對接線回路的檢查，因為導線或接線端子容易氧化、腐蝕出現接觸不良的故障，還應檢查回路連接是否發生短路或多點接地，回路連接的正負極性和回路阻抗是否符合要求。壓力變送器輸出為零的故障常在雨季發生，現象是壓力變送器輸出電流太小，過一段時間又好了，該故障的原因是壓力變送器的接線盒處進水出現短路，水干后又恢復正常。
②輸出電流≥20mA
常見的是壓力變送器的量程選擇不當，或者量程設置有誤，或者液位測量沒有進行零點遷移，使壓力變送器的輸出電流超過20mA。懷疑壓力變送器電路有問題，可更換電路板來判斷故障。變送器膜片受損也會出現超量程故障。雷電會造成變送器電路板損壞，使變送器輸出電流超量程。
3、壓力變送器輸出電流波動或不穩定
壓力變送器輸出電流波動，表現就是顯示亂跳字。先將自動控制切換至手動，觀察波動情況。如果顯示仍亂跳字，應該是工藝的原因。如果顯示穩定，可能是壓力變送器的原因或PID參數整定不當。適當調整壓力變送器阻尼時間，也可減小電流波動。
PID調節器顯示時有時無，顯示時高時低，應重點檢查測量回路的連接情況，檢查接線端子的螺釘有沒有松動、氧化、腐蝕而造成接觸不良。懷疑壓力變送器有問題，可在有壓力的狀態下，把取樣閥關閉，使壓力變送器保持一個固定壓力，觀察壓力變送器輸出電流是否穩定，如果電流仍不穩定則壓力變送器有故障或有干擾。
測量管路及附件的故障率遠遠高于壓力變送器。在判斷故障時，應重點檢查導壓管路、壓力變送器測量室內是否有氣體或液體。可通過排污閥進行排放，或通過壓力變送器測量室的排空旋塞進行排放。導壓管內有雜質、污物出現似堵非堵狀態，也會造成壓力變送器輸出電流波動，解決辦法也是排污。

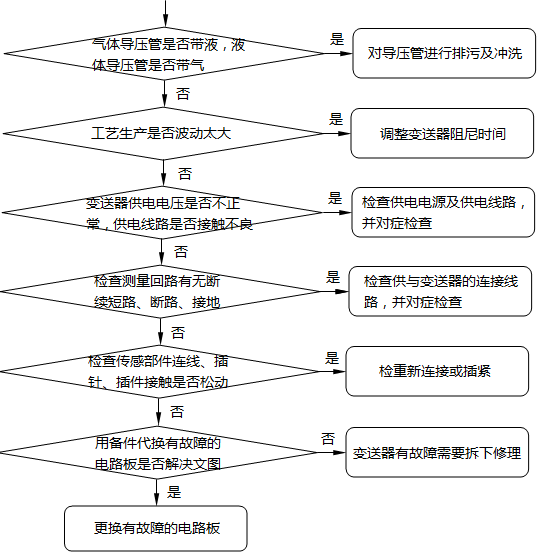

壓力變送器和差壓變送器輸出電流波動或不穩定故障的檢查及處理方法，如圖2所示。
圖2 壓力變送器輸出電流波動或不穩定故障的檢查及處理方法
