在大型復雜的IP網絡中，會存在多種路由協議，為了是網絡中路徑互通，必然會在多種協議之間進行重分布使路由信息的共享。在進行多點雙向重分布時，由于路由協議優先級的不同,會引起次優路徑的問題。

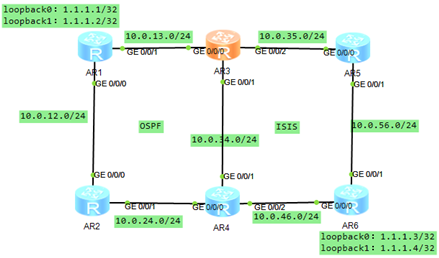

首先我們搭建一個如圖所示的拓撲：

右邊網絡使用ospf協議，左邊使用isis協議，R3和R4連接的鏈路即運行ospf，也運行isis，實現在各自網絡中達到路由互通。

第一步、在AR1、AR2、AR3、AR4上配置OSPF：
[R1]ospf 1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0] network 10.0.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0] network 10.0.13.0 0.0.0.255

[R2]ospf 1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 10.0.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 10.0.24.0 0.0.0.255

[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]  network 10.0.13.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]  network 10.0.34.0 0.0.0.255

[R4]ospf 1
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0] network 10.0.24.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0] network 10.0.34.0 0.0.0.255

第二步、在AR3、AR4、AR5、AR6上配置ISIS：
[R3]isis 1
[R3-isis-1]is-level level-2
[R3-isis-1]network-entity 49.0030.0300.3003.00
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]isis enable 1
[R3]int g0/0/2
[R3-GigabitEthernet0/0/2]isis enable 1

[R4]isis  1
[R4-isis-1] is-level level-2
[R4-isis-1] network-entity 49.0040.0400.4004.00
[R4]int g0/0/1
[R4-GigabitEthernet0/0/1] isis enable 1
[R4]int g0/0/2
[R4-GigabitEthernet0/0/2] isis enable 1

[R5]isis 1
[R5-isis-1] is-level level-2
[R5-isis-1] network-entity 49.0050.0500.5005.00
[R5]int g0/0/0
[R5-GigabitEthernet0/0/0] isis enable 1
[R5]int g0/0/1
[R5-GigabitEthernet0/0/1] isis enable 1

[R6]isis 1
[R6-isis-1] is-level level-2
[R6-isis-1] network-entity 49.0060.0600.6006.00
[R6]int g0/0/0
[R6-GigabitEthernet0/0/0] isis enable 1
[R6]int g0/0/1
[R6-GigabitEthernet0/0/1] isis enable 1
至此路由協議全部配置完成。

第三步、在AR1上創建loopback0和loopback1邏輯接口，配置IP地址，并將該路由引入OSPF中。
[R1]int LoopBack 0
[R1-LoopBack0] ip address 1.1.1.1 32
[R1]int LoopBack 1
[R1-LoopBack1] ip address 1.1.1.2 32
引入：
[R1]ip ip-prefix 1 index 10 permit 1.1.1.0 24 greater-equal 32 less-equal 32
[R1]route-policy 1 permit node 1
[R1-route-policy]if-match ip-prefix 1
[R1-ospf-1] import-route direct route-policy 1

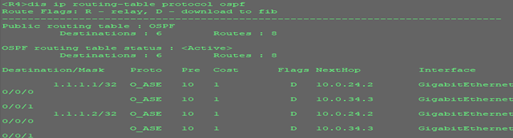

在AR4上查看路由是否引入成功：

可以看到AR4的路由表中已經存在1.1.1.1/32和1.1.1.2/32的主機路由，說明引入成功。

第四步、在AR6上創建邏輯接口loopback0和loopback1，配置IP地址，并將路由引入到ISIS中。
[R6]int LoopBack 0
[R6-LoopBack0]ip address 1.1.1.3 32
[R6-LoopBack0]int LoopBack 1
[R6-LoopBack1] ip address 1.1.1.4 32
[R6]ip ip-prefix 1 index 10 permit 1.1.1.0 24 greater-equal 32 less-equal 32
[R6]route-policy 1 permit node 10
[R6-route-policy]if-match ip-prefix 1
[R6-isis-1]import-route direct route-policy 1

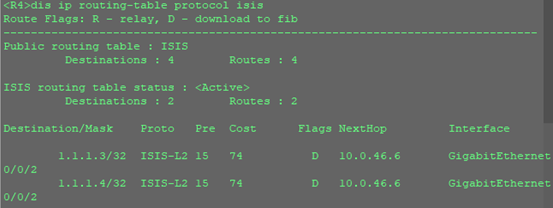

在AR4上查看路由是否引入成功：

可以看到路由表中已經存在1.1.1.3/32和1.1.1.4/32的主機路由，說明路由引入成功。

第五步、在AS邊界路由器AR3和AR4上執行路由的雙點雙向引入，僅將OSPF區域的1.1.1.1/32和1.1.1.2/32路由引入到ISIS，將ISIS區域的1.1.1.3/32和1.1.1.4/32路由引入到OSPF。

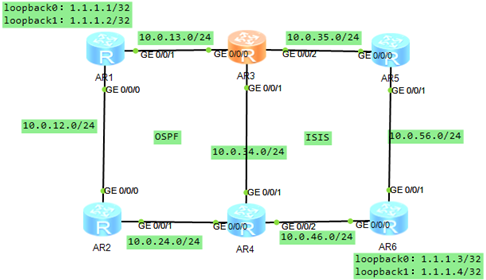

首先進行如下圖所示方向的引入

1、在AR3上配置IP前綴列表，匹配路由1.1.1.1/32和1.1.1.2/32
[R3] ip ip-prefix 1 index 10 permit 1.1.1.0 24 greater-equal 32 less-equal 32

2、創建路由策略，將通過IP前綴列表匹配的路由打上tag：
[R3]route-policy oti permit node 10
[R3-route-policy]if-match ip-prefix 2
[R3-route-policy] apply tag 100

3、在ISIS中引入OSPF路由，并應用路由策略
[R3-isis-1]import-route ospf 1 route-policy oti
注意：加tag的目的是為了在后續的引入動作中，防止路由倒灌，因此會在路由策略中對相應的tag會進行deny。
另外，在ISIS協議中，只有當開銷類型為wide模式下才能攜帶tag，因此AR3、AR4、AR5、AR6均要在isis協議視圖下配置cost-style wide命令才能使tag在網絡中生效。

4、在AR4上配置IP前綴列表，匹配路由1.1.1.3/32和1.1.1.4/32
[R4]ip ip-prefix 1 index 10 permit 1.1.1.0 24 greater-equal 32 less-equal 32

同理，創建路由策略，將匹配的路由打上tag，同時，要將前面從ospf中引入的路由deny。
[R4]route-policy ito deny node 5
[R4-route-policy] if-match tag 100 #將從ospf中引入的打上了100tag的路由deny
[R4]route-policy ito permit node 10
[R4-route-policy] if-match ip-prefix 1
[R4-route-policy] apply tag 200      #將isis引入ospf的路由打上200的tag

此時要在AR3路由策略中創建拒絕策略，將isis引入ospf中的帶tag200的路由拒絕，防止路由倒灌：
[R3]route-policy oti deny node 5
[R3-route-policy]if-match tag 200

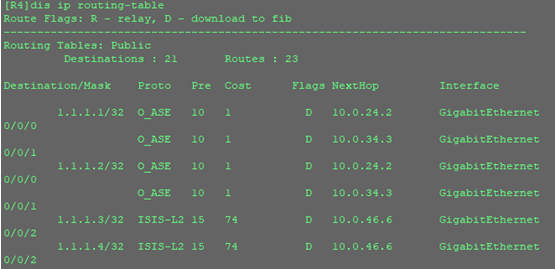

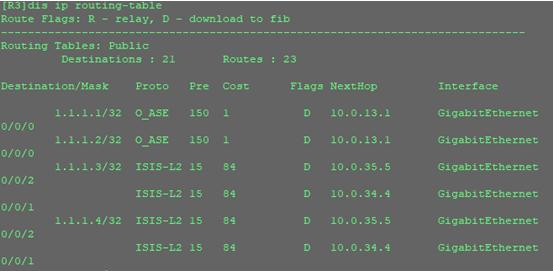

執行完第一步的引入后，查看ASBR路由器AR3和AR4路由表中關于1.1.1.x/32網段的路由信息

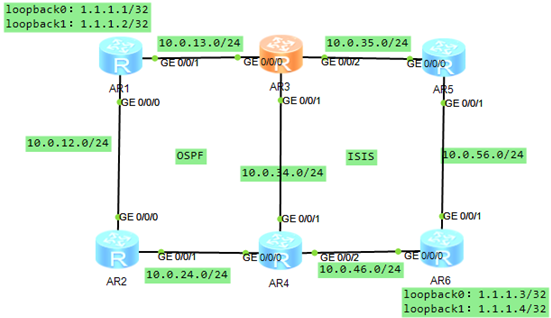

可以看到當前路由表對于1.1.1.x/32路由都正常，沒有存在次優路徑或路由環路問題，下面進行第二步引入，按照如下圖所示的方向。


首先在R3上將ISIS路由引入到OSPF中，并打上300的tag：
[R3]route-policy ito permit node 10
[R3-route-policy] if-match ip-prefix 1
[R3-route-policy] apply tag 300
[R3]ospf 1
[R3-ospf-1]import-route isis 1 route-policy ito

在R4上將OSPF路由引入ISIS中，打上400的tag，同時拒絕帶300tag的路由進入ISIS：
[R4]route-policy oti permit node 10
[R4-route-policy]if-match ip-prefix 1
[R4-route-policy] apply tag 400
[R4]route-policy oti deny node 5
[R4-route-policy]if-match tag 300

在AR3上添加策略，拒絕tag400的路由進入OSPF：
[R3]route-policy ito deny node 5
[R3-route-policy]if-match tag 400

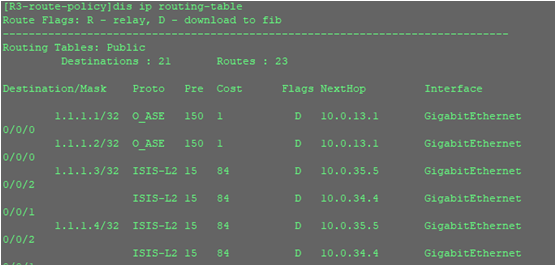

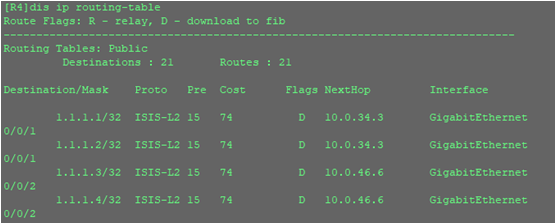

現在查看ASBR路由器AR3和AR4上關于1.1.1.x的路由信息：



可以看到，在AR4上對于學習1.1.1.1/32和1.1.1.2/32路由的協議改變成了ISIS，這顯然會存在問題。

我們都知道，OSPF的外部路由優先級為150，內部路由優先級為10，而ISIS路由無論內部路由還是外部路由，其優先級均為15，而優先級值越低越優先。因此，我們可以在AR4上將OSPF的外部路由優先級更改為低于15的值。

在這里將其修改為14
[R4]ospf
[R4-ospf-1]preference ase 14

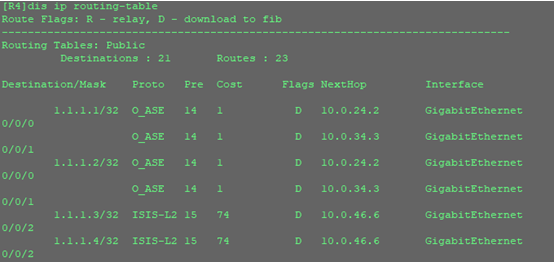

查看AR4的路由表信息：

可以看到，1.1.1.1/32和1.1.1.2/32路由重新由OSPF學習到，至此雙點雙向路由引入完成。

在實際應用中，路由的雙點雙向引入往往會存在很多的變化的情況，但其總體的解決思路就是：
1、防止路由倒灌
2、保證ASBR上路由表的信息在執行雙點雙向重引入前和引入后一致

對于1的解決方法是通過打標記的方式，在一臺ASBR上將路由引入時打上相應的tag，在另一臺ASBR上將路由引出時拒絕掉相應tag的路由。

對于2的解決方法是通過修改路由協議的優先級來實現，但要根據實際情況來進行修改，這里只是最簡單的一種情況，實際應用中可以根據tag值、router-policy等工具來修改。
