SWP-T16數據采集器用途為與SWP-ASR-MD多路巡檢儀主機配套構成多路巡檢儀或作為上位機軟件配套采集數據器，昌暉儀表在本文簡單介紹SWP-T16數據采集器使用方法。


1、SWP-T16數據采集器接線
SWP-T16數據采集器在使用前需要固定在安裝位置上，然后請參照SWP-T16數據采集器隨機接線圖對輸入信號、通訊、電源進行接線，并確保準確無誤。

2、SWP-T16數據采集器在投入使用前需要對輸入板撥盤開關位置和地址編碼開關位置進行設置。

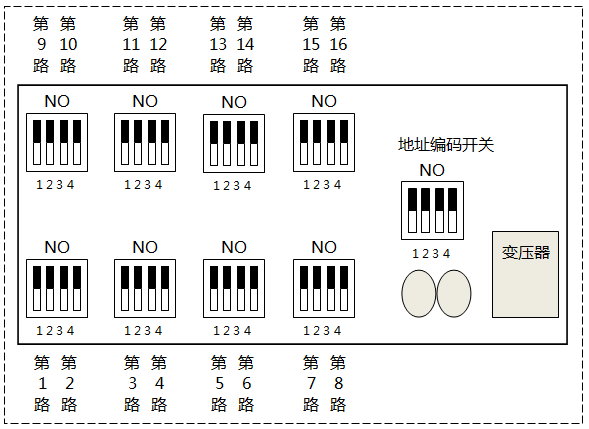

松開SWP-T16數據采集器上蓋固定螺絲并打開上蓋，即可看到電路板上的輸入板撥盤開關和地址編碼開關位置：

①電路板上左側有8個撥盤開關分別對應16路輸入(每2個對應1路)，用以定義輸入信號的類型：當開關處于時，定義輸入信號為熱電阻(RTD輸入)；當開關處于時，定義輸入信號為電流(mA)；當開關處于時，定義輸入熱電偶及電壓輸入。
②地址編碼開關位于變壓器上方，用于定義本SWP-T16數據采集器的通訊地址：
地址開關位置時，地址為80H(開關都位于“ON”位置)；地址開關位置時，地址為81H；地址開關位置時，地址為82H；地址開關位置時，地址為83H。
◆地址編碼方式為二進制編碼方式：地址為80H時，儀表為1-16路；地址為81H時，儀表為17-32路；地址為82H時，儀表為33-48路；地址為83H時，儀表為49-64 路；地址為84H時，儀表為65-80路；地址為85H時，儀表為81-96路。
◆通訊波特率出廠固定為9600bps

3、SWP-T16數據采集器上電
本數據采集器無電源開關，需要另加裝電源開關，數據采集器接上電源即進入工作狀態。

4、通訊的連接
①RS-232C通訊線的連接
SWP-T16數據采集器RS-232C通訊口位于儀表電源線旁，它不僅可以和計算機之間進行數據交換，還可以和PLC等外設通訊。通訊線應采用屏蔽雙絞線制作，通訊線長度不可超過5米(超過5米時，訂貨時請?zhí)厥庹f明)。
②RS485通訊線的連接
當計算機或SWP-ASR-MD多路巡檢儀主機與進行多臺SWP-T16數據采集器進行通訊是均采用RS485。計算機與多臺SWP-T16數據采集器通訊時加通訊轉換器。
RS485通訊線應使用屏蔽雙絞線，通訊線不能超過1000米。為了減小信號反射和回波干擾，請在通訊線兩端加裝120Ω終端電阻。

5、通道輸入信號類型及量程設置
SWP-T16數據采集器每個通道輸入信號類型設定首先要完成電路板上輸入信號撥盤位置的設置，然后在SWP-ASR-MD多路巡檢儀主機或上位機軟件上完成波特率和通信地址設置并讓通信正常，最后在SWP-ASR-MD多路巡檢儀主機或上位機軟件上完成每個通道的輸入信號類型及量程設置。

6、數據顯示
數據顯示需要前面6個步驟的操作正確無誤，那么在在SWP-ASR-MD多路巡檢儀主機或上位機軟件上就可以顯示每個通道實時測量數據。
